瑞芯微RK3588_B国产化mini COM-E模块
次
产品概述
模块基于瑞芯微RK3588M(车规级)高性能8核处理器实现，RK3588M为瑞芯微性能的通用型SoC，集成4个Cortex-A76和4个Cortex-A55处理器，主频≥2.0GHz；内部支持独立的NEON协处理器；CPU内置了多种功能强大的嵌入式硬件引擎，支持8K@60fps的H.265和VP9解码器、8k@30fps的H.264解码器和4K@60fps的AV1解码器；还支持8K@30fps的H.264/H.265编码器，高质量的JPEG编码器/解码器，专门的图像预处理器和后处理器。
集成高性能Mali-G610 GPU，完全兼容支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.2和Vulkan1.2；内嵌的NPU支持INT4/INT8/INT16/FP16混合运算，运算能力高达6TOPS。
模块为标准mini COMe尺寸84mm*55mm，标配板载LPDDR4 8GB，支持16GB，板载64GB EMMC，可选128GB和256GB。显示输出接口支持2路4通道MIPI接口，1路标准的HDMI接口；显示输入接口支持2路4通道MIPI_CSI接口（可支持2路摄像头）；支持2路千兆网口，1路SATA3.0，1路PCIE3.0x4（可选2路X2或者4路x1模式），1路USB3.0_HOST，1路Type-C接口，2路USB2.0_HOST，2路CAN2.0，1路I2S音频接口，1路独立I2C接口，4路TTL串口，10路GPIO。
模块支持Linux系统，支持适配银河麒麟V10等国产操作系统，典型功耗8W；模块采用全表贴、产化设计，具有性能高、功耗低、体积小等特点，满足宽温工作环境。产品可应用于智能座舱、智慧大屏、虚拟/增强现实、边缘计算、IPC、NVR、高端工控平板等行业市场。
产品特点
² 处理器：选用RK3588M 8核处理器，主频≥2.0GHz，高性能Mali-G610 GPU，内置NPU，支持独立的NEON协处理器；
² 内存：标配板载8GB LPDDR4国产内存颗粒，支持16GB；
² 存储：板载64GB EMMC，支持256GB；
² 显示：2路4通道MIPI输出、1路HDMI，支持4K@60Hz；
² 网络：支持2路千兆网口；
² PCI-E：1路PCI-E3.0x4(可选2路x2或者4路x1模式)；
² SATA：1路SATA3.0接口；
² USB：1路USB3.0_HOST，1路Type-C，2路USB2.0；
² AUDIO：1路I2S信号；
² 支持2路CAN2.0；4路TTL（1路为调试串口），1路SPI，1路独立I2C；10路GPIO；
² 4.5V～16V宽电压输入；
² 支持特殊工业级-43℃~85℃工作温度；
² 标准Mini COM-E尺寸84*55mm；
² 元器件国产品牌。
产品规格
规格信息
表1产品技术规格表
|
项目 |
描述 |
|
|
处理器 |
CPU |
4 x Cortex-A76（≥2.0GHz）+ 4 x Cortex-A55（≥ 1.7GHz） |
|
GPU |
4 x Mali-G610（max freq 1GHz） |
|
|
NPU |
6TOPS(INT8)、Support INT4/INT8/INT16/FP16 |
|
|
视频编解码 |
解码 |
8K@30fps H.264 |
|
编码 |
8K@30fps H.265/H.264 |
|
|
内存 |
类型 |
板载LPDDR4，标配8GB，可选16GB |
|
存储 |
EMMC |
板载工业级EMMC 64GB，可选128GB、256GB |
|
SATA |
标配1路SATA3.0接口 |
|
|
COM-E接口 |
USB |
1路USB3.0_HOST、1路Type-C; 2路USB2.0_HOST |
|
PCIE |
标配1路PCI-E 3.0x4可选2路PCI-E3.0x2或者4路PCIE3.0x1 |
|
|
网络 |
2路千兆网口 |
|
|
串口 |
4路TTL串口，其中1路为TTL调试串口 |
|
|
显示输出 |
默认支持同时2路异显或者同显 2路4通道MIPI，支持分辨率4K@60Hz 1路HDMI接口，支持4K@60Hz 1路TYPEC转DP接口 |
|
|
MIPI_CSI |
1路4lane MIPI CSI |
|
|
I2C |
1独立路I2C |
|
|
SPI |
1路SPI |
|
|
CAN |
2路CAN2.0 |
|
|
Audio |
1路标准I2S |
|
|
GPIO |
10路GPIO |
|
|
摄像头 |
MIPI_CSI |
1路4lane摄像头接口（独立连接器） |
|
扩展存储 |
TF |
1路TF卡接口（独立连接器） |
|
电源 |
类型 |
标准DC5V/ 12V输入，支持DC 4.5~16V宽压输入 |
|
上电模式 |
支持来电自启动AT模式 可选按键触发上电ATX模式 |
|
|
待机唤醒模式 |
支持 |
|
|
功耗 |
空闲模式4W，内存满压力测试10W |
|
|
物理参数 |
尺寸（W×D） |
84mm×55mm（MINI COM-E模块） |
|
环境适应性 |
商业级 |
工作温度：0℃～60℃, 5～95% RH，不凝结 |
|
存储温度：-20℃～70℃, 5～95% RH，不凝结 |
||
|
宽温级 |
工作温度：-20℃～70℃, 5～95% RH，不凝结 |
|
|
存储温度：-40℃～80℃, 5～95% RH，不凝结 |
||
|
工业级 |
工作温度：-40℃～80℃, 5～95% RH，不凝结 |
|
|
存储温度：-50℃～85℃, 5～95% RH，不凝结 |
||
|
特殊工业级 |
工作温度：-43℃～85℃, 5～95% RH，不凝结 |
|
|
存储温度：-50℃～85℃, 5～95% RH，不凝结 |
||

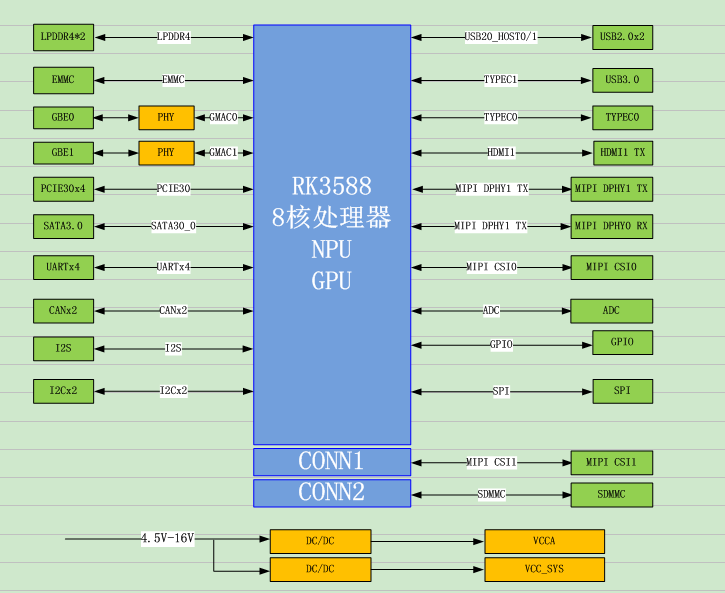

产品框架图
IO复用功能说明
表2 IO复用说明
|
序号 |
模块默认功能 |
功能复用1 |
功能复用2 |
说明 |
|
1. |
GBE0/1 |
—— |
—— |
|
|
2. |
SATA3.0 |
—— |
—— |
|
|
3. |
MIPI_CSI0 1*4lane |
GPIO*8 |
1*2Lane |
内核调整 |
|
4. |
TYPEC0 |
DP |
—— |
内核调整 |
|
5. |
USB2.0_0/1 |
—— |
—— |
|
|
6. |
USB3.0 |
—— |
—— |
|
|
7. |
PCIE3.0 x4 |
4*PCIE3.0 x1 |
2*PCIE3.0 x2 |
|
|
8. |
MIPI 2路4通道 |
—— |
可复用为单通道输出 |
|
|
9. |
SPI |
GPIO*4 |
—— |
|
|
10. |
CAN_0/1 |
GPIO*4 |
—— |
|
|
11. |
HDMI |
EDP |
—— |
内核调整 |
|
12. |
I2S |
GPIO*7 |
—— |
内核调整 |
|
13. |
UART_0/6/7 |
GPIO*6 |
—— |
内核调整 |
|
14. |
GPIO(DP/EDP_HPD_1V8) |
EDP_HPD |
—— |
|
产品结构
产品外观
模块正面图

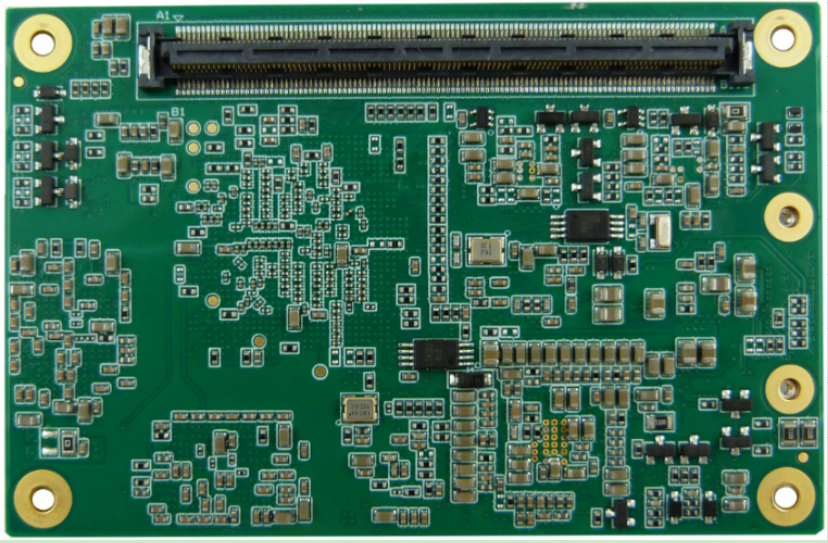

模块背面图
结构尺寸

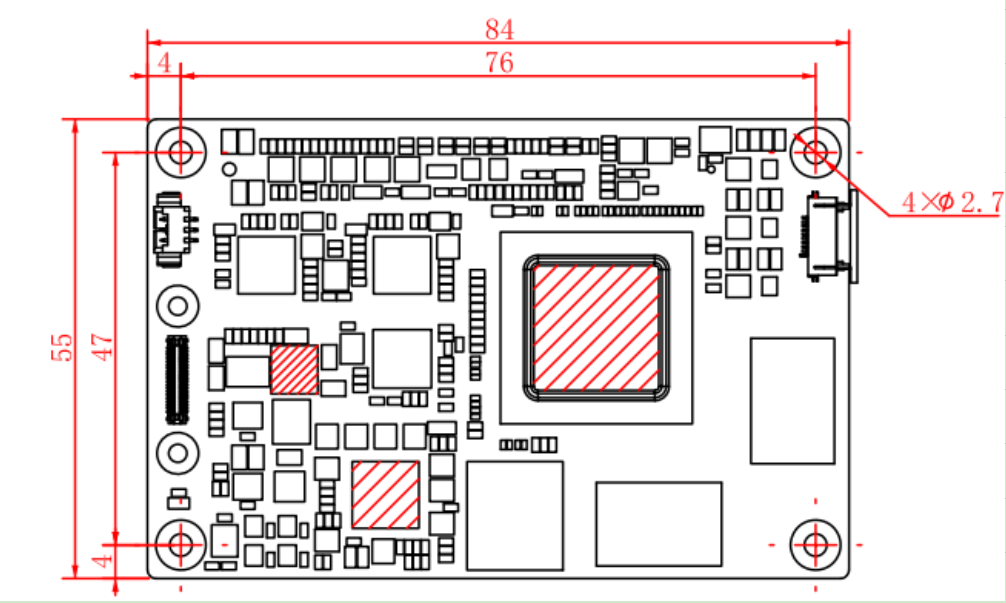

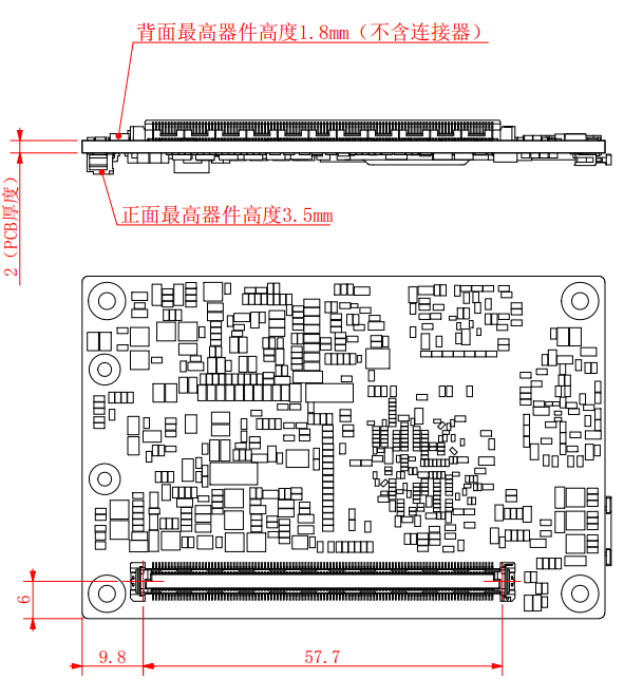

产品外形尺寸图
散热设计

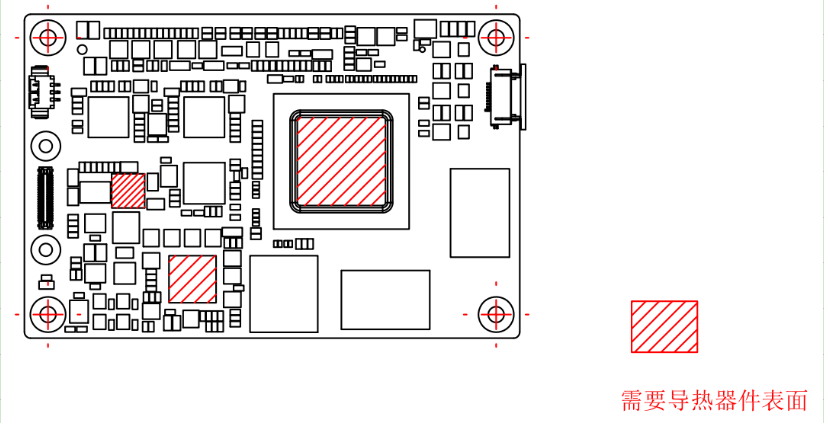

散热器件位置图
产品电气接口
接口列表
表3电气接口列表
|
序号 |
位号 |
接口功能类型 |
接口连接器厂商型号 |
备注 |
|
1 |
CN1 |
SDMMC |
特思嘉 FFC05008-10SBB124W5M |
|
|
2 |
CN2 |
MIPI_CSI1 |
特思嘉 FBB04004-F40S1003K6M |
|
|
3 |
MD1 |
COM-E信号 |
尼加特A21-1220-0601-01C |
|
接口布

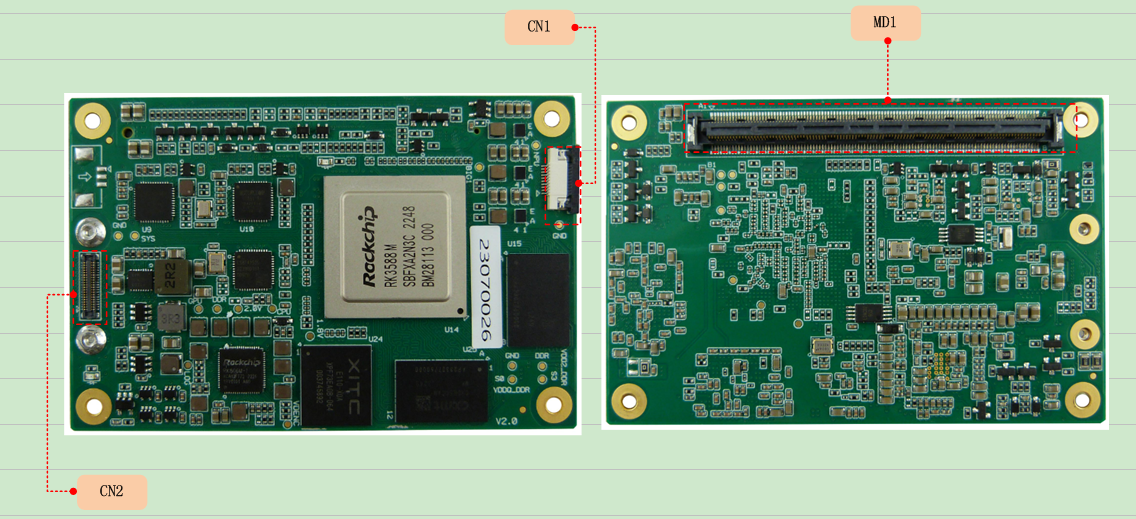

接口布图
MIPI_CSI1接口定义
连接器型号：FBB04004-F40S1003K6M
对端连接器：FBB04004-M40S1003K6M
表4 MIPI_CSI1接口定义
|
引脚号 |
信号定义 |
引脚号 |
信号定义 |
|
1 |
GND |
2 |
GND |
|
3 |
GND |
4 |
NC |
|
5 |
MIPI_CSI1_PWREN_H_1V8 |
6 |
MIPI_CSI1_PWREN_H_1V8_RSVD |
|
7 |
MIPI_CSI1_RST_L_1V8 |
8 |
MIPI_CSI1_RST_L_1V8_RSVD |
|
9 |
MIPI_CSI1_PDN_H_1V8 |
10 |
MIPI_CSI1_PDN_H_1V8_RSVD |
|
11 |
GND |
12 |
GND |
|
13 |
MIPI_CAM3_CLKOUT_3V3 |
14 |
MIPI_CAM4_CLKOUT_3V3 |
|
15 |
GND |
16 |
GND |
|
17 |
I2C4_SDA_M2_3V3 |
18 |
GPIO1_C4_1V8 |
|
19 |
I2C4_SCL_M2_3V3 |
20 |
GPIO1_D5_1V8 |
|
21 |
GND |
22 |
GND |
|
23 |
MIPI_CSI1_RX_D2P |
24 |
MIPI_CSI1_RX_D0P |
|
25 |
MIPI_CSI1_RX_D2N |
26 |
MIPI_CSI1_RX_D0N |
|
27 |
GND |
28 |
GND |
|
29 |
MIPI_CSI1_RX_D3P |
30 |
MIPI_CSI1_RX_D1P |
|
31 |
MIPI_CSI1_RX_D3N |
32 |
MIPI_CSI1_RX_D1N |
|
33 |
GND |
34 |
GND |
|
35 |
MIPI_CSI1_RX_CLK1P |
36 |
MIPI_CSI1_RX_CLK0P |
|
37 |
MIPI_CSI1_RX_CLK1N |
38 |
MIPI_CSI1_RX_CLK0N |
|
39 |
GND |
40 |
GND |
SDMMC接口定义
连接器型号：FFC05008-10SBB124W5M（0.5mm间距，下接触）
表5 SDMMC接口定义
|
引脚号 |
信号定义 |
备注 |
|
1 |
SDMMC_D0 |
|
|
2 |
SDMMC_D1 |
|
|
3 |
SDMMC_D2 |
|
|
4 |
SDMMC_D3 |
|
|
5 |
SDMMC_CMD |
|
|
6 |
GND |
|
|
7 |
SDMMC_CLK |
|
|
8 |
GND |
|
|
9 |
SD_DET# |
|
|
10 |
SDMMC_PWREN_3V3 |
|
COM-E接口定义
连接器型号：A21-1220-0601-01C
对端连接器：A21-2220-0601-01C
表6 COM-E接口定义
|
TYPE10 A |
SMRC_3588_B Row A |
SMRC_3588_B Row B |
TYPE10 B |
|
A1 |
GND |
GND |
B1 |
|
A2 |
GBE0_P3_N |
GBE0_LED_ACT#_3V3 |
B2 |
|
A3 |
GBE0_P3_P |
GBE1_P3_P |
B3 |
|
A4 |
GBE1_LED_LINK#_3V3 |
GBE1_P3_N |
B4 |
|
A5 |
GBE1_LED_ACT#_3V3 |
GBE1_P2_P |
B5 |
|
A6 |
GBE0_P2_N |
GBE1_P2_N |
B6 |
|
A7 |
GBE0_P2_P |
GBE1_P1_P |
B7 |
|
A8 |
GBE0_LED_LINK#_3V3 |
GBE1_P1_N |
B8 |
|
A9 |
GBE0_P1_N |
GBE1_P0_P |
B9 |
|
A10 |
GBE0_P1_P |
GBE1_P0_N |
B10 |
|
A11 |
GND |
GND |
B11 |
|
A12 |
GBE0_P0_N |
PWRON_L_KEY_4V0 |
B12 |
|
A13 |
GBE0_P0_P |
MIPI_CSI0_RX_CLK0P |
B13 |
|
A14 |
MIPI_CAM2_CLKOUT_3V3 |
MIPI_CSI0_RX_CLK0N |
B14 |
|
A15 |
MB_PWREN_H_3V3 |
MIPI_CSI0_PWREN_H_1V8 |
B15 |
|
A16 |
SATA30_0_TXP |
MIPI_CSI0_RX_D0P |
B16 |
|
A17 |
SATA30_0_TXN |
MIPI_CSI0_RX_D0N |
B17 |
|
A18 |
MIPI_TE0_1V8/GPIO3_B2 |
MIPI_CSI0_RST_L_1V8 |
B18 |
|
A19 |
SATA30_0_RXP |
MIPI_CSI0_RX_D1P |
B19 |
|
A20 |
SATA30_0_RXN |
MIPI_CSI0_RX_D1N |
B20 |
|
A21 |
GND |
GND |
B21 |
|
A22 |
POWER_OFF# |
MIPI_CSI0_PDN_H_1V8 |
B22 |
|
A23 |
VDC_INPUT |
MIPI_CAM1_CLKOUT_3V3 |
B23 |
|
A24 |
MIPI_CSI0_PWREN_H_1V8_RSVD |
MB_PGOOD_1V8 |
B24 |
|
A25 |
MIPI_CSI0_RX_D2P |
TYPEC0_SSTX1P |
B25 |
|
A26 |
MIPI_CSI0_RX_D2N |
TYPEC0_SSTX1N |
B26 |
|
A27 |
MIPI_CSI0_RST_L_1V8_RSVD |
I2C2_SDA_M0_3V3 |
B27 |
|
A28 |
SATA0_ACT_LED_M1_3V3 |
I2C2_SCL_M0_3V3 |
B28 |
|
A29 |
MIPI_CSI0_RX_D3P |
TYPEC0_SSRX1P |
B29 |
|
A30 |
MIPI_CSI0_RX_D3N |
TYPEC0_SSRX1N |
B30 |
|
A31 |
GND |
GND |
B31 |
|
A32 |
CAN2_TX_M1_3V3 |
SPK_CTL_H/GPIO4_B0_3V3 |
B32 |
|
A33 |
CAN2_RX_M1_3V3 |
TYPEC0_SSTX2P |
B33 |
|
A34 |
CAN1_TX_M1_3V3 |
TYPEC0_SSTX2N |
B34 |
|
A35 |
CAN1_RX_M1_3V3 |
TYPEC5V_PWREN_3V3 |
B35 |
|
A36 |
TYPEC1_SSRX1N |
TYPEC0_SSRX2P |
B36 |
|
A37 |
TYPEC1_SSRX1P |
TYPEC0_SSRX2N |
B37 |
|
A38 |
MIPI_CSI0_PDN_H_1V8_RSVD |
CC_INT_L/GPIO0_D3_3V3 |
B38 |
|
A39 |
TYPEC1_SSTX1N |
TYPEC0_AUXP |
B39 |
|
A40 |
TYPEC1_SSTX1P |
TYPEC0_AUXM |
B40 |
|
A41 |
GND |
GND |
B41 |
|
A42 |
TYPEC1_OTG_DM |
TYPEC0_OTG_DM |
B42 |
|
A43 |
TYPEC1_OTG_DP |
TYPEC0_OTG_DP |
B43 |
|
A44 |
I2C3_SCL_M0_1V8 |
I2C3_SDA_M0_1V8 |
B44 |
|
A45 |
USB20_HOST1_DM |
USB20_HOST0_DM |
B45 |
|
A46 |
USB20_HOST1_DP |
USB20_HOST0_DP |
B46 |
|
A47 |
VCC_RTC |
V+/RECOVERY_KEY_1V8 |
B47 |
|
A48 |
EXCD0_PERST#_1V8 |
V-_KEY_1V8 |
B48 |
|
A49 |
PCIE30X4_PRSTN_3V3 |
RESET_L_KEY_1V8 |
B49 |
|
A50 |
I2S0_MCLK_1V8 |
CB_RESET#_1V8 |
B50 |
|
A51 |
GND |
GND |
B51 |
|
A52 |
I2S0_SCLK_1V8 |
I2S0_SDO0_1V8 |
B52 |
|
A53 |
I2S0_LRCK_1V8 |
I2S0_SDI0_1V8 |
B53 |
|
A54 |
GPIO4_A5_3V3 |
PWM15/GPIO1_C6_1V8 |
B54 |
|
A55 |
PCIE30_REFCLK1_P |
I2C7_SCL_M0_CODEC_1V8 |
B55 |
|
A56 |
PCIE30_REFCLK1_N |
I2C7_SDA_M0_CODEC_1V8 |
B56 |
|
A57 |
GND |
GPIO4_C0_3V3 |
B57 |
|
A58 |
PCIE30_PORT1_TX1P |
PCIE30_PORT1_RX1P |
B58 |
|
A59 |
PCIE30_PORT1_TX1N |
PCIE30_PORT1_RX1N |
B59 |
|
A60 |
GND |
GND |
B60 |
|
A61 |
PCIE30_PORT1_TX0P |
PCIE30_PORT1_RX0P |
B61 |
|
A62 |
PCIE30_PORT1_TX0N |
PCIE30_PORT1_RX0N |
B62 |
|
A63 |
GPIO4_A6_3V3 |
GPIO4_C1_3V3 |
B63 |
|
A64 |
PCIE30_PORT0_TX1P |
PCIE30_PORT0_RX1P |
B64 |
|
A65 |
PCIE30_PORT0_TX1N |
PCIE30_PORT0_RX1N |
B65 |
|
A66 |
GND |
WAKE0#_3V3 |
B66 |
|
A67 |
GPIO4_A7_3V3 |
SARADC_VIN3_KEY |
B67 |
|
A68 |
PCIE30_PORT0_TX0P |
PCIE30_PORT0_RX0P |
B68 |
|
A69 |
PCIE30_PORT0_TX0N |
PCIE30_PORT0_RX0N |
B69 |
|
A70 |
GND |
GND |
B70 |
|
A71 |
MIPI_DPHY1_TX_D0P |
MIPI_DPHY0_TX_D0P |
B71 |
|
A72 |
MIPI_DPHY1_TX_D0N |
MIPI_DPHY0_TX_D0N |
B72 |
|
A73 |
MIPI_DPHY1_TX_D1P |
MIPI_DPHY0_TX_D1P |
B73 |
|
A74 |
MIPI_DPHY1_TX_D1N |
MIPI_DPHY0_TX_D1N |
B74 |
|
A75 |
MIPI_DPHY1_TX_D2P |
MIPI_DPHY0_TX_D2P |
B75 |
|
A76 |
MIPI_DPHY1_TX_D2N |
MIPI_DPHY0_TX_D2N |
B76 |
|
A77 |
LVDS_VDD_EN_3V3 |
MIPI_DPHY0_TX_D3P |
B77 |
|
A78 |
MIPI_DPHY1_TX_D3P |
MIPI_DPHY0_TX_D3N |
B78 |
|
A79 |
MIPI_DPHY1_TX_D3N |
LCD_BKLT_EN_3V3 |
B79 |
|
A80 |
GND |
GND |
B80 |
|
A81 |
MIPI_DPHY1_TX_CLKP |
MIPI_DPHY0_TX_CLKP |
B81 |
|
A82 |
MIPI_DPHY1_TX_CLKN |
MIPI_DPHY0_TX_CLKN |
B82 |
|
A83 |
I2C1_SCL_M4_1V8 |
LCD_BKLT_CTRL_3V3 |
B83 |
|
A84 |
I2C1_SDA_M4_1V8 |
VCC_5V_SBY |
B84 |
|
A85 |
GPIO4_B5_3V3 |
VCC_5V_SBY |
B85 |
|
A86 |
HDMI1_eARC+ |
VCC_5V_SBY |
B86 |
|
A87 |
HDMI1_eARC-/HPD |
VCC_5V_SBY |
B87 |
|
A88 |
HDMI1_TX0P_PORT |
HDMI1_TX3P_PORT |
B88 |
|
A89 |
HDMI1_TX0N_PORT |
HDMI1_TX3N_PORT |
B89 |
|
A90 |
GND |
GND |
B90 |
|
A91 |
HDMI1_TX1P_PORT |
HDMI_TX1_SCL_M2_3V3 |
B91 |
|
A92 |
HDMI1_TX1N_PORT |
HDMI_TX1_SDA_M2_3V3 |
B92 |
|
A93 |
GPIO4_B7_3V3 |
SPI0_MISO_M1_3V3 |
B93 |
|
A94 |
HDMI1_TX2P_PORT |
HDMI1_TX_CEC_3V3 |
B94 |
|
A95 |
HDMI1_TX2N_PORT |
SPI0_MOSI_M1_3V3 |
B95 |
|
A96 |
GND |
SPI0_CS1_M1_3V3 |
B96 |
|
A97 |
UART6_TX_M1_3V3 |
SPI0_CLK_M1_3V3 |
B97 |
|
A98 |
UART6_RX_M1_3V3 |
UART2_TX_M0_3V3 |
B98 |
|
A99 |
DP/EDP_HPD_1V8 |
UART2_RX_M0_3V3 |
B99 |
|
A100 |
GND |
GND |
B100 |
|
A101 |
UART0_TX_M2_3V3 |
UART7_TX_M2_3V3 |
B101 |
|
A102 |
UART0_RX_M2_3V3 |
UART7_RX_M2_3V3 |
B102 |
|
A103 |
I2C0_SCL_M2_3V3 |
I2C0_SDA_M2_3V3 |
B103 |
|
A104 |
VCC_4.5V-16V |
VCC_4.5V-16V |
B104 |
|
A105 |
VCC_4.5V-16V |
VCC_4.5V-16V |
B105 |
|
A106 |
VCC_4.5V-16V |
VCC_4.5V-16V |
B106 |
|
A107 |
VCC_4.5V-16V |
VCC_4.5V-16V |
B107 |
|
A108 |
VCC_4.5V-16V |
VCC_4.5V-16V |
B108 |
|
A109 |
VCC_4.5V-16V |
VCC_4.5V-16V |
B109 |
|
A110 |
GND |
GND |
B110 |
