瑞芯微RK3568国产化模块
次
模块选用瑞芯微RK3568高性能低功耗处理器。 RK3568定位中高端通用型SoC，采用22nm制程工艺，集成4核ARM A55处理器和高性能Mali G52 2EE图形处理器，支持4K 60fps H.265/H.264/VP9视频解码, 1080P 60fps H.265/H.264视频编码，主频2.0GHz。本COM-E模块标配板载DDR4 4GB内存，板载64GB EMMC（可扩展128GB）。显示输出接口支持1路单通道LVDS，可选MIPI或者EDP，1路HDMI2.0接口支持4K显示；显示输入支持1路MIPI_CSI接口，支持摄像头。
模块具有丰富的IO接口：默认支持2路自适应千兆网口，其中1路千兆网口可选为RGMII接口，1路音频接口，1路SPI接口，1路I2C接口，2路USB3.0_HOST (HOST0可选1路OTG，HOST1可选1路SATA3.0)，2路USB2.0_HOST，2路CAN2.0，1路PCI-E2.1，2路PCI-E3.0(可选1路PCI-E3.0X2），集成标准的音频输入输出信号，4路TTL串口，12路GPIO，2路PWM。
模块支持linux系统，支持适配银河麒麟、翼辉等国产操作系统，采用标准COM-E mini尺寸84mm x55mm，功耗2W～6W。
模块采用全表贴、产化设计，具有功耗低、体积小、满足宽温工作环境的特点。产品可应用于车载网关、工控平板、工业检测、车载中控显示等嵌入式行业市场。
产品特点
Ø 处理器：RK3568四核处理器，集成高性能Mali G52 2EEGPU，主频2.0GHz；
Ø 内存：板载4GB DDR4工业级国产内存颗粒；
Ø 存储：板载64GBEMMC，支持128GB。预留64MB NOR FLASH；
Ø 显示：1路LVDS接口（可选MIPI或者EDP），1路HDMI接口支持4K显示；
Ø 网络：2路自适应千兆网口，其中1路可选RGMII接口；
Ø PCI-E：1路PCI-E2.1 x1接口，2路PCI-E3.0；
Ø SATA：2路SATA3.0接口(USB3.0_HOST1复用SATA1，PCIE2.1复用SATA2)；
Ø USB：2路USB3.0_HOST（其中1路可选USB2.0_OTG），2路USB2.0_HOST；
Ø AUDIO：标准MIC输入、Headphone-out以及SPK音频接口；
Ø 支持2路CAN2.0；1路SPI；1路I2C；12路GPIO；
Ø 4.5V～20V宽电压输入；
Ø 支持特殊工业级-45℃~85℃工作温度；
Ø 标准MINI COM-E 84*55mm尺寸；
Ø 元器件国产品牌。
产品规格
表1 产品规格表
|
项目 |
描述 |
|
|
处理器 |
CPU |
瑞芯微RK3568四核处理器，主频2.0GHz，集成 Mali G52 2EE图形处理器，支持4K解码和1080P编码 |
|
内存 |
类型 |
板载DDR4，标配4GB |
|
存储 |
FLASH |
板载SPI NOR FLASH，容量64MB |
|
EMMC |
板载工业级EMMC64GB，支持128GB |
|
|
COM-E接口 |
USB |
1路USB3.0_HOST（可选SATA3.0） 2路USB2.0_HOST 1路USB2.0_OTG(可选USB3.0_HOST) |
|
SATA |
2路SATA3.0接口(USB3.0_HOST复用SATA1，PCIE2.1复用SATA2) |
|
|
PCIE |
默认配置为2路PCI-E 3.0x1可选1路PCI-E3.0x2 1路PCI-E2.1x1，可选SATA3.0 |
|
|
网络 |
2路千兆网口（YT8511）；其中1路可选RGMII（3.3V） |
|
|
串口 |
4路TTL串口 |
|
|
显示 |
默认1路单通道LVDS，可选单通道MIPI，支持1920*1080分辨率，或者可选EDP输出(2560x1600）； 1路HDMI显示接口，支持4K显示(4096*2304)； |
|
|
I2C |
1路I2C |
|
|
SPI |
1路SPI（可选1路CAN2.0） |
|
|
CAN |
2路CAN2.0，多3路CAN2.0,支持CAN 2.0B协议 |
|
|
Audio |
标准MIC输入、Headphone-out以及SPK音频接口 SPK接口支持单通道1.3W |
|
|
GPIO |
12路GPIO，可选GPI或者GPO |
|
|
接口 |
MIPI输入接口 |
支持1路MIPI_CSI； 板对板连接器TXGA FBB04004_F系列 |
|
调试口 |
调试串口，单片机串口，CPU_ejtag |
|
|
电源 |
类型 |
标准DC5V/ 12V输入，支持DC 4.5~20V宽压输入 |
|
上电模式 |
支持来电自启动AT模式； 可选按键触发上电ATX模式 |
|
|
待机模式 |
支持 |
|
|
功耗 |
2W~6W（空闲模式2W，内存满压力测试6W以内） |
|
|
物理参数 |
尺寸（W×D） |
84mm×55mm（MINI COM-E模块） |
|
环境适应性 |
商业级 |
工作温度：0℃～50℃, 5～95% RH，不凝结 |
|
存储温度：-20℃～70℃, 5～95% RH，不凝结 |
||
|
宽温级 |
工作温度：-20℃～60℃, 5～95% RH，不凝结 |
|
|
存储温度：-40℃～70℃, 5～95% RH，不凝结 |
||
|
工业级 |
工作温度：-40℃～70℃, 5～95% RH，不凝结 |
|
|
存储温度：-55℃～85℃, 5～95% RH，不凝结 |
||
|
特殊工业级 |
工作温度：-43℃～85℃, 5～95% RH，不凝结 |
|
|
存储温度：-55℃～85℃, 5～95% RH，不凝结 |
||
IO复用功能说明
IO复用说明
|
序号 |
模块默认功能 |
功能复用1 |
功能复用2 |
说明 |
|
1. |
GBE0 |
—— |
—— |
|
|
2. |
2*PCIE3.0 |
—— |
—— |
|
|
3. |
CAN0 |
I2C1 |
—— |
内核调整 |
|
4. |
CAN2 |
I2C4 |
—— |
|
|
5. |
SD |
UART6 |
—— |
内核调整 |
|
6. |
USB2.0_2/3 |
—— |
—— |
|
|
7. |
UART3/4/7/8 |
—— |
—— |
|
|
8. |
GBE1 |
GMAC1 |
UART1/9 |
内核、BOM调整 |
|
9. |
I2C3 |
—— |
—— |
|
|
10. |
USB3.0_HOST0 |
USB2.0_OTG |
—— |
默认uboot启动之前为OTG，启动后为HOST |
|
11. |
USB3.0_HOST1 |
SATA3.0_1 |
—— |
内核调整 |
|
12. |
1*PCIE2.0 |
SATA3.0_2 |
—— |
内核调整 |
|
13. |
LVDS |
单通道MIPI |
EDP |
内核、BOM调整 |
|
14. |
SPI3 |
CAN1 |
UART9 |
内核调整 |
|
15. |
HDMI1.4/2.0 |
—— |
—— |
|
|
16. |
12*GPIO |
—— |
—— |
|

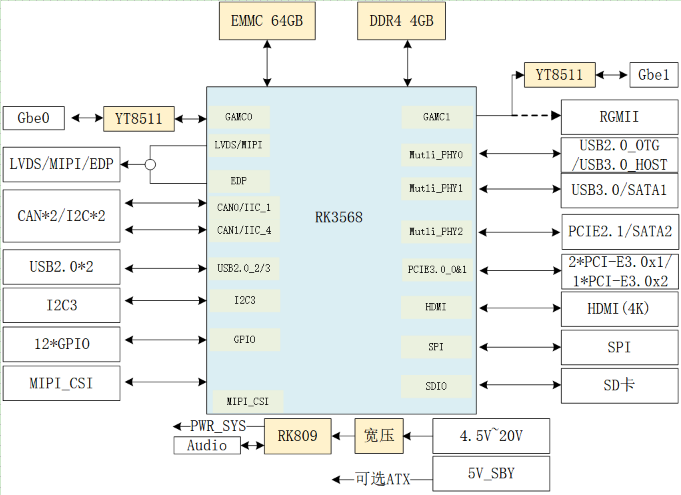

产品功能框架
外观视图

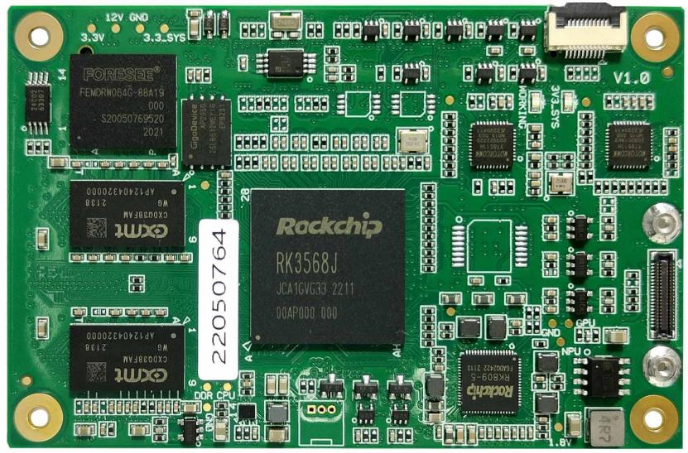

模块正面视图

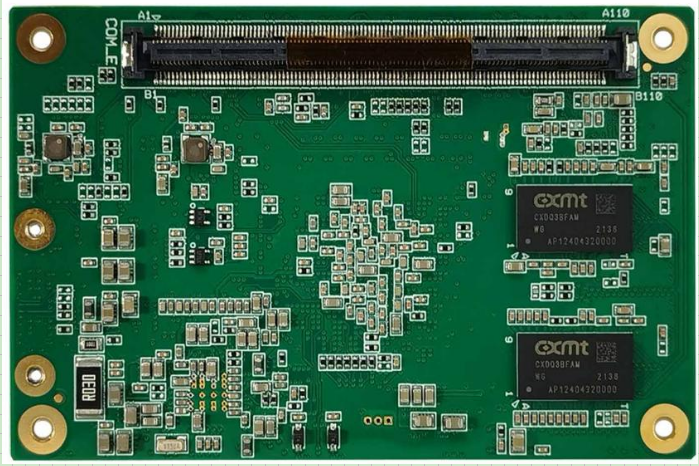

模块背面视图

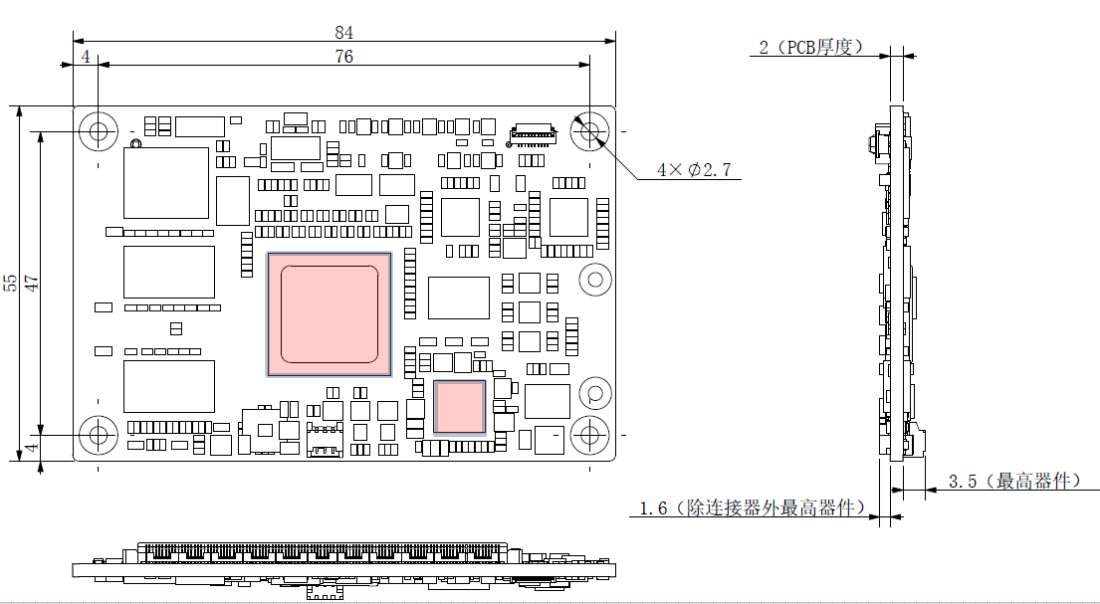

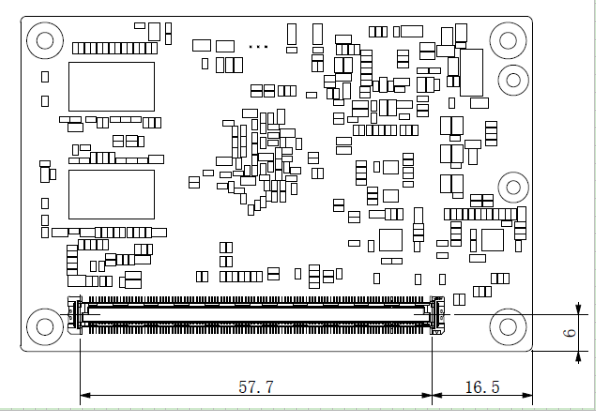

结构尺寸
引脚定义
COM-E模块定义
表3 COM-E模块定义
|
SMRC_3568_A PIN定义 |
||
|
PIN |
ROW A |
ROW B |
|
1 |
GND (FIXED) |
GND (FIXED) |
|
2 |
GBE0_MDI3- |
GBE0_LED_ACT# |
|
3 |
GBE0_MDI3+ |
GBE1_MDI0+/GMAC1_TXD0/UART9_TX |
|
4 |
GBE0_LINK100# |
GBE1_MDI0-/GMAC1_RXD0 |
|
5 |
GBE0_LINK1000# |
GBE1_MDI1+/GMAC1_TXD1/UART9_RX |
|
6 |
GBE0_MDI2- |
GBE1_MDI1-/GMAC1_RXD1 |
|
7 |
GBE0_MDI2+ |
GBE1_MDI2+/GMAC1_TXD2/UART1_TX |
|
8 |
GBE0_LINK# |
GBE1_MDI2-/GMAC1_RXD2 |
|
9 |
GBE0_MDI1- |
GBE1_MDI3+/GMAC1_TXD3/UART1_RX |
|
10 |
GBE0_MDI1+ |
GBE1_MDI3-/GMAC1_RXD3 |
|
11 |
GND (FIXED) |
GND (FIXED) |
|
12 |
GBE0_MDI0- |
PWRBTN# |
|
13 |
GBE0_MDI0+ |
I2C3_SCL |
|
14 |
MIC1_INP |
I2C3_SDA |
|
15 |
MB_PWREN |
MIC1_INN |
|
16 |
USB3_OTG0_SSTXP/SATA0_TXP |
USB3_HOST1_SSTXP/SATA1_TXP |
|
17 |
USB3_OTG0_SSTXN/SATA0_TXN |
USB3_HOST1_SSTXN/SATA1_TXN |
|
18 |
DEBUG_RXD |
SPKN_OUT |
|
19 |
USB3_OTG0_SSRXP/SATA0_RXP |
USB3_HOST1_SSRXP/SATA1_RXP |
|
20 |
USB3_OTG0_SSRXN/SATA0_RXN |
USB3_HOST1_SSRXN/SATA1_RXN |
|
21 |
GND (FIXED) |
GND (FIXED) |
|
22 |
CAN0_TX/I2C1_SCL |
USB_OTG_PWREN |
|
23 |
CAN0_RX/I2C1_SDA |
USB_HOST_PWREN |
|
24 |
DEBUG_TXD |
EXT_EN |
|
25 |
CAN2_TX/I2C4_SCL |
I2S1_SDI0(禁用) |
|
26 |
CAN2_RX/I2C4_SDA |
I2S1_SDI1 |
|
27 |
GBE1_LED_ACT# |
SPKP_OUT |
|
28 |
SATA2_ACT_LED |
I2S1_MCLK（禁用） |
|
29 |
SDMMC0_D0/UART6_TX |
I2S1_SCLK_TX（禁用） |
|
30 |
SDMMC0_D1/UART6_RX |
I2S1_LRCK_TX（禁用） |
|
31 |
GND (FIXED) |
GND (FIXED) |
|
32 |
GBE1_LINK100# |
PWM7_IR/GPIO0_C6_d |
|
33 |
GBE1_LINK1000# |
I2C4_SCL/GPIO4_B3_d |
|
34 |
SDMMC0_D2 |
I2C4_SDA/GPIO4_B2_d |
|
35 |
SDMMC0_D3 |
GMAC1_TXCLK |
|
36 |
GMAC1_RXCTL |
I2S1_SDO0(禁用) |
|
37 |
GMAC1_TXCTL |
GMAC1_RXCLK |
|
38 |
GMAC1_INT |
GMAC1_RSTn |
|
39 |
SDMMC0_CMD |
GMAC1_MDC |
|
40 |
SDMMC0_CLK |
GMAC1_MDIO |
|
41 |
GND (FIXED) |
GND (FIXED) |
|
42 |
GBE1_LINK# |
LCD_EN |
|
43 |
VCC3V3_SD |
LCD_RST |
|
44 |
SDMMC0_DET |
VCC_RTC |
|
45 |
USB2_HOST2_DM |
USB2_HOST3_DM |
|
46 |
USB2_HOST2_DP |
USB2_HOST3_DP |
|
47 |
UART3_TX |
HPL_OUT |
|
48 |
UART3_RX |
HP_SNS |
|
49 |
UART4_TX |
SYS_RESET# |
|
50 |
UART4_RX |
HPR_OUT |
|
51 |
GND (FIXED) |
GND (FIXED) |
|
52 |
USB3_OTG0_ID |
USB3_HOST1_DP |
|
53 |
USB3_OTG0_VBUSDET |
USB3_HOST1_DM |
|
54 |
GPI0/GPIO3_A2_d |
GPO1/GPIO3_B5_d |
|
55 |
USB3_OTG0_DP |
PCIE30_REFCLKP_IN |
|
56 |
USB3_OTG0_DM |
PCIE30_REFCLKN_IN |
|
57 |
GND (FIXED) |
GPO2/GPIO3_C2_d |
|
58 |
UART8_TX |
UART7_TX |
|
59 |
UART8_RX |
UART7_RX |
|
60 |
GND (FIXED) |
GND (FIXED) |
|
61 |
PCIE30_TX1P |
PCIE30_RX1P |
|
62 |
PCIE30_TX1N |
PCIE30_RX1N |
|
63 |
GPI1/GPIO3_A3_d |
GPO3/GPIO3_C3_d |
|
64 |
PCIE30_TX0P |
PCIE30_RX0P |
|
65 |
PCIE30_TX0N |
PCIE30_RX0N |
|
66 |
GND (FIXED) |
PCIE30x2_WAKEn |
|
67 |
GPI2/GPIO3_A4_d |
PCIE30x1_WAKEn |
|
68 |
PCIE20_TXP/SATA2_TXP |
PCIE20_RXP/SATA2_RXP |
|
69 |
PCIE20_TXN/SATA2_TXN |
PCIE20_RXN/SATA2_RXN |
|
70 |
GND (FIXED) |
GND (FIXED) |
|
71 |
EDP_TX2+/LVDS_A0+/MIPI_DSI_TX0_D0P |
HDMITX_SCL |
|
72 |
EDP_TX2-/LVDS_A0-/MIPI_DSI_TX0_D0N |
HDMITX_SDA |
|
73 |
EDP_TX1+/LVDS_A1+/MIPI_DSI_TX0_D1P |
HDMI_TXD2P |
|
74 |
EDP_TX1-/LVDS_A1-/MIPI_DSI_TX0_D1N |
HDMI_TXD2N |
|
75 |
EDP_TX0+/LVDS_A2+/MIPI_DSI_TX0_D2P |
HDMI_TXD1P |
|
76 |
EDP_TX0-/LVDS_A2-/MIPI_DSI_TX0_D2N |
HDMI_TXD1N |
|
77 |
LVDS/EDP/MIPI_TX0_PWREN |
HDMI_TXD0P |
|
78 |
LVDS_A3+/MIPI_DSI_TX0_D3P |
HDMI_TXD0N |
|
79 |
LVDS_A3-/MIPI_DSI_TX0_D3N |
LVDS_BL_PWREN |
|
80 |
GND (FIXED) |
GND (FIXED) |
|
81 |
EDP_TX3+/LVDS_A_CK+/MIPI_DSI_TX0_CLKP |
HDMI_TX_CLKP |
|
82 |
EDP_TX3-/LVDS_A_CK-/MIPI_DSI_TX0_CLKN |
HDMI_TX_CLKN |
|
83 |
EDP_AUX+/ LVDS_I2C_CK |
LCD0_BL_PWM1 |
|
84 |
EDP_AUX-/ LVDS_I2C_DAT |
VCC_5V_SBY |
|
85 |
GPI3/GPIO3_A5_d |
VCC_5V_SBY |
|
86 |
HDMITX_CEC |
VCC_5V_SBY |
|
87 |
EDP_HPD |
VCC_5V_SBY |
|
88 |
PCIE20_REFCLKP |
Recovery |
|
89 |
PCIE20_REFCLKN |
HDMI_TX_HPD |
|
90 |
GND (FIXED) |
GND (FIXED) |
|
91 |
SPI3_CS0/SATA0_ACT_LED/UART9_RX |
MIPI_DSI_TX1_D0P |
|
92 |
SPI3_MISO/SATA1_ACT_LED/UART9_TX |
MIPI_DSI_TX1_D0N |
|
93 |
GPO0/GPIO3_A6_d |
MIPI_DSI_TX1_D1P |
|
94 |
SPI3_CLK/CAN1_RX |
MIPI_DSI_TX1_D1N |
|
95 |
SPI3_MOSI/CAN1_TX |
MIPI_DSI_TX1_D2P |
|
96 |
PCIE20_WAKEn |
MIPI_DSI_TX1_D2N |
|
97 |
PCIE20_PERSTn |
MIPI_DSI_TX1_D3P |
|
98 |
PCIE30x2_PERSTn |
MIPI_DSI_TX1_D3N |
|
99 |
PCIE30x1_PERSTn |
LCD1_BL_PWM5 |
|
100 |
GND (FIXED) |
GND (FIXED) |
|
101 |
PCIE20_PRSNT |
MIPI_DSI_TX1_CLKP |
|
102 |
PCIE30x2_PRSNT |
MIPI_DSI_TX1_CLKN |
|
103 |
PCIE30x1_PRSNT |
MIPI_TX1_PWREN |
|
104 |
VCC_12V（4.5~20V） |
VCC_12V（4.5~20V） |
|
105 |
VCC_12V（4.5~20V） |
VCC_12V（4.5~20V） |
|
106 |
VCC_12V（4.5~20V） |
VCC_12V（4.5~20V） |
|
107 |
VCC_12V（4.5~20V） |
VCC_12V（4.5~20V） |
|
108 |
VCC_12V（4.5~20V） |
VCC_12V（4.5~20V） |
|
109 |
VCC_12V（4.5~20V） |
VCC_12V（4.5~20V） |
|
110 |
GND (FIXED) |
GND (FIXED) |
注：B25,B28,B29,B30,B36默认板载音频接口占用，若做其他接口用，需调整内核
MIPI_CSI接口
信号定义如下：（连接器型号：TXGA_FBB04004-F40S1003K6M）
表4 MIPI_CSI接口定义
|
PIN脚 |
信号定义 |
PIN脚 |
信号定义 |
|
1 |
GND |
2 |
GND |
|
3 |
MIPI_CSI_RX_D0P |
4 |
MIPI_CSI_RX_D2P |
|
5 |
MIPI_CSI_RX_D0N |
6 |
MIPI_CSI_RX_D2N |
|
7 |
GND |
8 |
GND |
|
9 |
MIPI_CSI_RX_D1P |
10 |
MIPI_CSI_RX_D3P |
|
11 |
MIPI_CSI_RX_D1N |
12 |
MIPI_CSI_RX_D3N |
|
13 |
GND |
14 |
GND |
|
15 |
MIPI_CSI_RX_CLK0P |
16 |
MIPI_CSI_RX_CLK1P |
|
17 |
MIPI_CSI_RX_CLK0N |
18 |
MIPI_CSI_RX_CLK1N |
|
19 |
VDD_1V2_DVP |
20 |
VDD_1V2_DVP |
|
21 |
MIPI_CAM0_RST |
22 |
MIPI_CAM1_RST |
|
23 |
VCC_1V8_DVP |
24 |
VCC_1V8_DVP |
|
25 |
MIPI_CAM0_PDN |
26 |
MIPI_CAM1_PDN |
|
27 |
VCC2V8_AVDD_DVP |
28 |
VCC2V8_AVDD_DVP |
|
29 |
CIF_CLKOUT |
30 |
REFCLK_OUT |
|
31 |
GND |
32 |
GND |
|
33 |
NC |
34 |
NC |
|
35 |
NC |
36 |
NC |
|
37 |
GND |
38 |
GND |
|
39 |
GND |
40 |
GND |
订货信息
|
序号 |
订货型号 |
规格描述 |
备注 |
|
1 |
SMRC_3568_ASH |
商业级：4GB内存，64GB EMMC，工作温度：0°C~+50°C |
|
|
2 |
SMRC_3568_ASHW |
宽温级：4GB内存，64GB EMMC，工作温度：-20°C~+60°C |
|
|
3 |
SMRC_3568_ASHI |
普通工业级：4GB内存，64GB EMMC，工作温度：-40°C~+70°C |
|
|
4 |
SMRC_3568_ASHS |
特殊工业级：4GB内存，64GB EMMC，工作温度：-43°C~+85°C |
|
|
1 |
SMRC_3568_AS2H |
商业级：4GB内存，128GB EMMC，工作温度：0°C~+50°C |
|
|
2 |
SMRC_3568_AS2HW |
宽温级：4GB内存，128GB EMMC，工作温度：-20°C~+60°C |
|
|
3 |
SMRC_3568_AS2HI |
普通工业级：4GB内存，128GB EMMC，工作温度：-40°C~+70°C |
|
|
4 |
SMRC_3568_AS2HS |
特殊工业级：4GB内存，128GB EMMC，工作温度：-43°C~+85°C |
|
订购SMRC_3568_A系列模块，出货配套清单如下表，清单外物料需要单独订购说明，直接联系众达科技相关业务人员。
|
序号 |
品名 |
数量 |
单位 |
备注 |
|
1 |
SMRC_3568_A*模块 |
1 |
块 |
标配 |
|
2 |
散热器 |
1 |
个 |
选配，含导热垫 |
|
3 |
三组合螺钉，公制2.5x12mm |
4 |
个 |
选配 |
|
4 |
CBCE_TYPE10_H底板 |
1 |
块 |
选配 |
|
5 |
配套光盘（用户手册、软件开发、底板设计辅助资料） |
1 |
张 |
首次订购标配 |
|
6 |
装箱清单 |
1 |
张 |
标配 |
