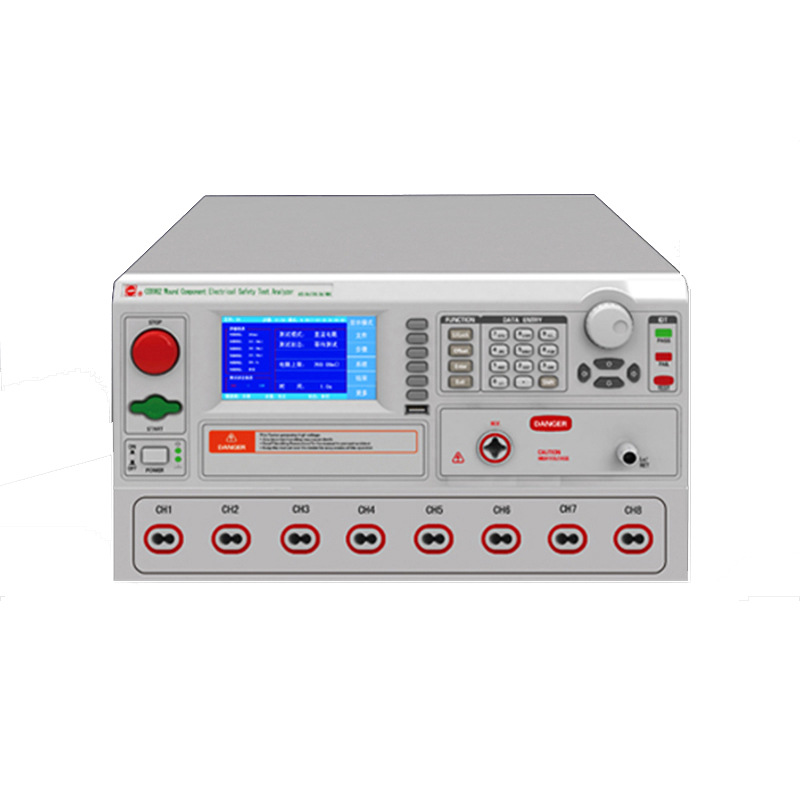

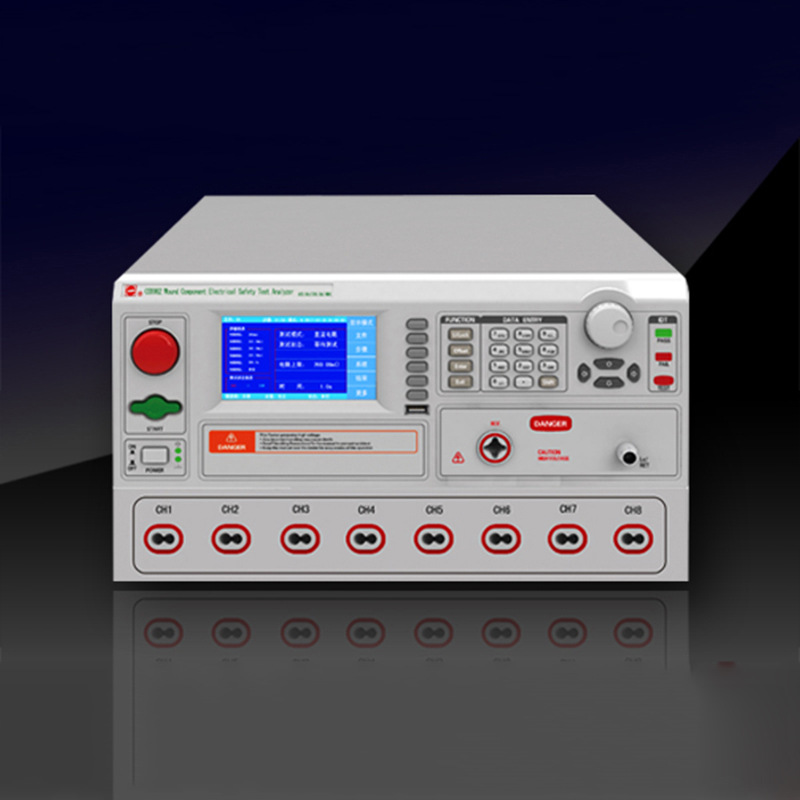

CS9982 绕线元件电气安规综合分析仪
南京长盛 CS9982 绕线元件电气安规综合分析仪
CS9982 绕线元件电气安规综合分析仪 产品介绍
CS9982集交流耐压、直流耐压、绝缘电阻、直流低电阻、8路扫描器于一体的线圈类产品安规测试仪;可对马达、变压器、电热丝、电磁阀等相关线圈类产品进行安规测试。根据设定的参数,可自动计算出Δ型/Y型三相电机的相电阻。8通道输出可一次完成多个产品的测试,大大节省测试时间及人工成本。
CS9982 绕线元件电气安规综合分析仪 性能特点
◆直流低电阻可选择两线或四线方式进行测试 ◆直流电阻平衡判定,三相绕线马达的直流电阻不平衡时,极易导致旋转不平衡,长期使用后会造成品质不良,CS9982 可将绕组的值与小值相减,若没有过设定值则是良品,否则不良品 ◆根据设定的参数,可自动计算出Δ型/Y型三相电机的相电阻耐压测试,具有ARC判定功能,能判定出线圈层间是否短路 ◆高压测试具有GFI保护功能,在操作人员以外触电的情况下,GFI动能会立即切断测试仪的高压输出,保护人员安全 ◆具有安全防电墙功能,能自动检测输入电源是否正确 ◆具有自动稳压功能,不会因外接负载的不同而使输出电压变化,在测试时,测试仪自动调整输出电压到设定值 ◆直流耐压及绝缘电阻测试完成后,测试仪能在0.2S内快速放电 ◆输出电压具有欠压报警功能,如果输出电压异常,测试仪会给出报警信号
CS9982 绕线元件电气安规综合分析仪 技术参数
型号
CS9982
ACW
输出电压
范围
0.050kV~5.000kV
精度
±(2%读值+5V)
分辨率
1V
输出功率
100VA(5.000kV/20mA)
额定电流
20mA
下限电流范围
0~20mA,0=不判断下限
电流档位
200μA、2mA、20mA
输出波形
正弦波
输出波形失真度
≤5%(空载或纯阻性负载)
波峰因数
1.3~1.5
输出信号类型
线性功放驱动输出
电压上升时间
0.0s,0.3s~999.9s,0=电压上升时间关
测试时间
0.0s,0.3s~999.9s,0=连续测试
电压下降时间
0.0s,0.3s~999.9s,0=电压下降时间关
间隔时间
0.0s~999.9s,0=间隔时间关
电弧侦测
0~9,0为关
DCW
50W(5.000kV/10mA)
10mA
0~10mA,0=不判断下限
纹波系数
≤5%(5kV/10mA)
放电时间
≤200ms
0.0s,0.3s~999.9s 0=电压上升时间关
0.0s,0.3s~999.9s 0=连续测试
0.0s,0.3s~999.9s 0=电压下降时间关
0.0s~999.9s 0=间隔时间关
延时时间
0.0s~999.9s 0=延时时间关
输出电压模式
N模式、G模式
IR
0.100kV~1.000kV
上限设定值
10.00GΩ
下限设定值
9.999GΩ
小下限设定值
1MΩ
自动切换档位
可设置为开、关
DCR
2mΩ~2kΩ
±1%
测试速度
可设置为快速、中速、慢速
CS9982 绕线元件电气安规综合分析仪
南京长盛 CS9982 绕线元件电气安规综合分析仪
CS9982 绕线元件电气安规综合分析仪 产品介绍
CS9982集交流耐压、直流耐压、绝缘电阻、直流低电阻、8路扫描器于一体的线圈类产品安规测试仪;可对马达、变压器、电热丝、电磁阀等相关线圈类产品进行安规测试。根据设定的参数,可自动计算出Δ型/Y型三相电机的相电阻。8通道输出可一次完成多个产品的测试,大大节省测试时间及人工成本。
CS9982 绕线元件电气安规综合分析仪 性能特点
◆直流低电阻可选择两线或四线方式进行测试
◆直流电阻平衡判定,三相绕线马达的直流电阻不平衡时,极易导致旋转不平衡,长期使用后会造成品质不良,CS9982
可将绕组的值与小值相减,若没有过设定值则是良品,否则不良品
◆根据设定的参数,可自动计算出Δ型/Y型三相电机的相电阻耐压测试,具有ARC判定功能,能判定出线圈层间是否短路
◆高压测试具有GFI保护功能,在操作人员以外触电的情况下,GFI动能会立即切断测试仪的高压输出,保护人员安全
◆具有安全防电墙功能,能自动检测输入电源是否正确
◆具有自动稳压功能,不会因外接负载的不同而使输出电压变化,在测试时,测试仪自动调整输出电压到设定值
◆直流耐压及绝缘电阻测试完成后,测试仪能在0.2S内快速放电
◆输出电压具有欠压报警功能,如果输出电压异常,测试仪会给出报警信号
CS9982 绕线元件电气安规综合分析仪 技术参数
型号
CS9982
ACW
输出电压
范围
0.050kV~5.000kV
精度
±(2%读值+5V)
分辨率
1V
输出功率
100VA(5.000kV/20mA)
额定电流
20mA
下限电流范围
0~20mA,0=不判断下限
电流档位
200μA、2mA、20mA
输出波形
正弦波
输出波形失真度
≤5%(空载或纯阻性负载)
波峰因数
1.3~1.5
输出信号类型
线性功放驱动输出
电压上升时间
0.0s,0.3s~999.9s,0=电压上升时间关
测试时间
0.0s,0.3s~999.9s,0=连续测试
电压下降时间
0.0s,0.3s~999.9s,0=电压下降时间关
间隔时间
0.0s~999.9s,0=间隔时间关
电弧侦测
0~9,0为关
DCW
输出电压
范围
0.050kV~5.000kV
精度
±(2%读值+5V)
分辨率
1V
输出功率
50W(5.000kV/10mA)
额定电流
10mA
下限电流范围
0~10mA,0=不判断下限
纹波系数
≤5%(5kV/10mA)
放电时间
≤200ms
电压上升时间
0.0s,0.3s~999.9s 0=电压上升时间关
测试时间
0.0s,0.3s~999.9s 0=连续测试
电压下降时间
0.0s,0.3s~999.9s 0=电压下降时间关
间隔时间
0.0s~999.9s 0=间隔时间关
延时时间
0.0s~999.9s 0=延时时间关
输出电压模式
N模式、G模式
IR
输出电压
范围
0.100kV~1.000kV
精度
±(2%读值+5V)
分辨率
1V
上限设定值
10.00GΩ
下限设定值
9.999GΩ
小下限设定值
1MΩ
电压上升时间
0.0s,0.3s~999.9s 0=电压上升时间关
测试时间
0.0s,0.3s~999.9s 0=连续测试
间隔时间
0.0s~999.9s 0=间隔时间关
自动切换档位
可设置为开、关
放电时间
≤200ms
DCR
范围
2mΩ~2kΩ
精度
±1%
测试速度
可设置为快速、中速、慢速
测试时间
0.0s,0.3s~999.9s 0=连续测试
间隔时间
0.0s~999.9s 0=间隔时间关
自动切换档位
可设置为开、关
