价格：￥16,500.00次
更新时间： 2024-03-25 11:23:23
型号：Model 66202
厂商：优利德UNI-T
货期：14天
购买数量： - + (库存11件)

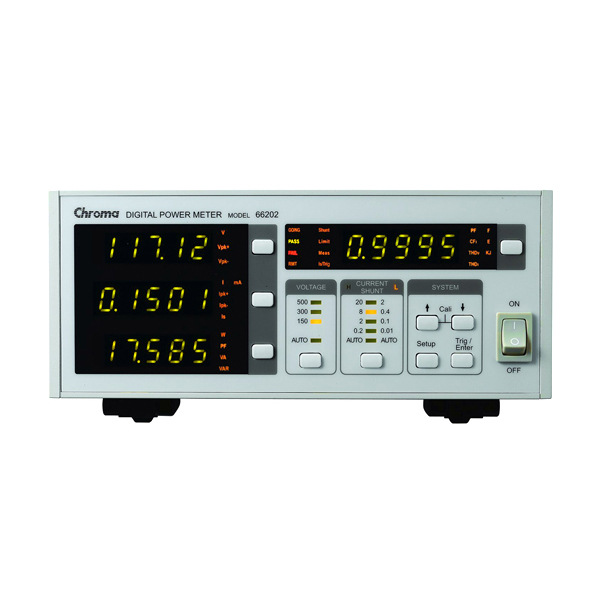

Model 66202数位式功率表
台湾Chroma Model 66202数位式功率表 又名数字功率计 功率分析仪
66202 产品概述
66201/66202数字式功率表是用来量测单相交流电源的功率及其他电压电流参数，适用于大部份的电机电器产品。不同于一般传统用模拟线的方式，66201/66202使用了模拟转数字化16 bits的高分辨率，240kHz的取样频率，及高速的数字讯号处理(DSP)技术。比起其他厂牌同等级的功率表，它能提供更多功能，及更快速量测出稳定及的数值。
66201/66202数字式功率表系列有四个显示窗口，同时提供不同参数读取，使用者可以很容易的选择想读取的数值。每个窗口的七段显示器提供5 digits的量测分辨率。另外于后背板有USB或GPIB界面供用户选配，做数字控制使用。另外，机器的体积为2U的高度及一半标准机柜宽度，适用于系统整合。
66202的主要特色
66202 应用介绍
66200系列不仅提供平均模式，也提供了移动视窗法，让使用者设定时间长度，量测时会计算视窗内有资料，以不会遗漏任何讯号。除此之外也提供能量累积模式(INTEGRATION MODE)来量测功率，符合能源之星测试要求。
提供量测电压和电流的总谐波失真率(TOTAL HARMONIC DISTORTION)的功能，可直接显示在功率表上。而能源之星有些测试需要验证输入交流电压包含到 13 阶谐波成份的失真率需小于2%，66202数位功率表也提供了能让使用者定义谐波阶数N的设定，
使用者可以设定一个电流准位来触发开始量测电流的时间点A，另外可设定另一个参数延迟(DELAY)，用来延迟真正撷取电流波形的时间，可帮助忽略掉刚开始不需要的波峰B。还有另一参数TIME，为撷取波形的时间长度，这样66202数位功率表就会量测到C点的波峰电流。
提供图形化控制软体，透过USB或GPIB介面在电脑上控制及读取资料，还可观察电压电流波形、记录随时间变化的关系图，也可将长时间量测值储存至档案后供分析，符合能源之星要求每秒量测持续5分钟，再取平均值的要求。甚至66202可以量测谐波成分，进行IEC61000-3-2电流谐波限制的前测作业。
另外提供电源效率测试软件，整合了66202功率表、电子负载及交流电源，可依照能源之星的规范简单设定后，即可自动按法规步骤进行测试，并产生报告，相当适合研发及品保单位对电源的验证使用。
可选购A662003量测用治具组 (250V/10A)，方便接线测试。66202可选购50A/100A的外挂电流转换器来增加电流量测范围。
台湾Chroma Model 66202数位式功率表技术参数
Model
66201
66202
Channel
1
Parameters
V, Vpk, I, Ipk, W, VA, VAR, PF, CF_I, F
V, Vpk, I, Ipk, Is, W, VA, VAR, PF, CF_I, F, THD_V, THD_I, Energy
AC Voltage
Range
150/300/500Vrms (CF = 1.6)
Accuracy
15Hz - 1kHz: 0.1% of rdg + 0.08% of rng
1kHz - 10kHz: (0.1+0.05*KHz)% of rdg + 0.08% of rng
Harmonics Accuracy
--
Input Resistance
1MΩ
AC Current
0.01/0.1/0.4/2 Arms (CF=4) *1
SHUNT H : 0.2/2/8/20Arms (CF=2@0.2/2/8A, CF = 4@ 20A)
SHUNT L : 0.01/0.1/0.4/2Arms (CF=4)
Accuracy *2
0.01A Range:
15Hz - 1kHz: 0.1% of rdg + 0.25% of rng
1kHz - 10kHz: (0.1+0.05 x kHz)% + 0.25% of rng
0.1A/0.4A/2A Range:
15Hz - 1kHz: 0.1% of rdg + 0.1% of rng
1kHz - 10kHz: (0.1+0.05 x kHz)% + 0.1% of rng
SHUNT H:
0.2A Range:
15Hz - 1kHz: 0.1% of rdg + 0.12% of rng
1kHz - 10kHz: (0.1+0.05 x kHz)% + 0.12% of rng 2A/8A/20A Range:
SHUNT L:
1kHz - 10kHz: (0.1+0.05 x kHz)% + 0.25% of rng 0.1A/0.4A/2A Range:
Power
1.5W ~ 1000W, 12 ranges
1.5W ~ 10kW, 24 ranges
47Hz~63Hz : 0.1% of rdg + 0.1% of rng
15Hz~1kHz : (0.1+ 0.2/PF x kHz)% of rdg+0.18% of rng
For EN 50564 (300V x 100mA range)
0.1% of rdg + 0.05% of rng
Power Factor accuracy *3
0.006+(0.003/PF) x kHz
Frequency
DC, 15Hz ~ 10kHz
Measuring Condition
Voltage (10 ~ of the voltage range)
Others
Display Resolution
5 Digits
Display update rate
0.25~2 sec
Input Voltage
90V ~ 130V /180V ~ 250V, 50Hz/ 60Hz, 30VA
Interface
Option: USB or GPIB+USB
Operating Temperature
0??C ~ 40??C
Storage
-40??C ~ 85??C
Safety & EMC
CE (include EMC & LVD)
Dimension (H x W x D)
88 x 212 x 348.1 mm / 3.46 x 8.35 x 13.7 inch (excluding projections)
Weight
Approx. 3.8 kg / 8.37 lbs
台湾Chroma Model 66202数位式功率表订购信息
66201 : 数位式功率表
66202 : 数位式功率表
A662001 : USB控制适配卡
A662002 : USB+GPIB控制适配卡
A662003 : 量测用治具组 （250V/10A)
A662004 : 19吋机框耳架
A662005 : USB线 （180CM)
A662006 : 外挂电流转换器 50A （66202用)
A662007 : 外挂电流转换器 100A（66202用)
A662008 : 电源效率测试软件 （能源之星应用)
A662009 : 计算机图形化操作接口 Softpanel
A600009 : GPIB线 （200CM)
A600010 : GPIB线 （60CM)
