价格：￥99,999.00次
更新时间： 2024-03-25 11:23:23
型号：63212E-1200-480
厂商：优利德UNI-T
货期：14天
购买数量： - + (库存11件)

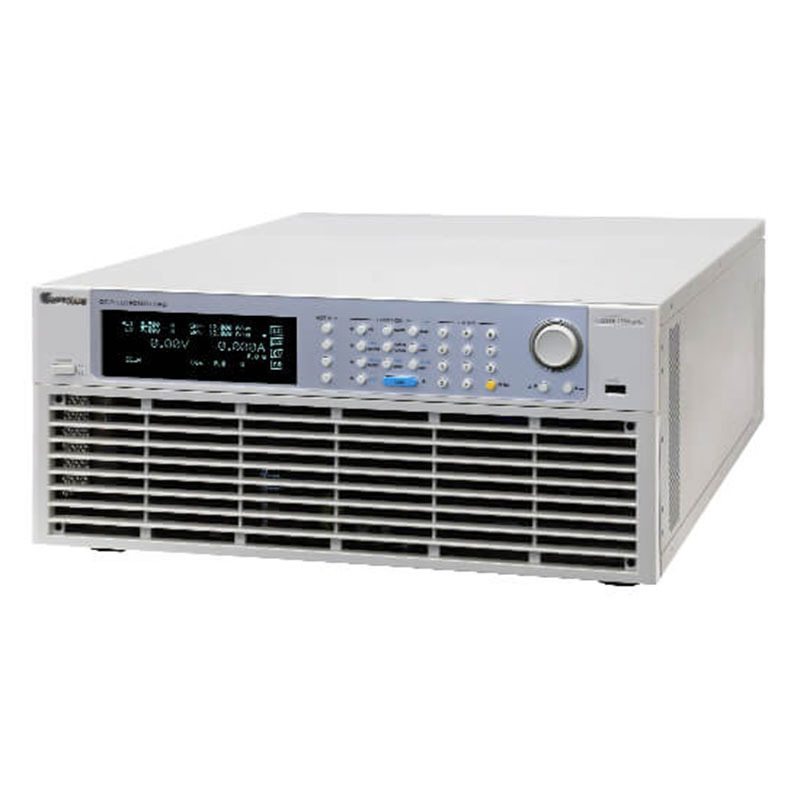

63200E可编程直流电子负载 63212E-1200-480
台湾Chroma 63200E可编程直流电子负载 63212E-1200-480
63200E系列具有150V、600V、1,200V，三种电 压范围，功率范围由2kW至24kW，单一台的大电流可达2,000A；透过并联，功率更可达240kW。大功率的电子负载主要可应用于测试车用直流充电桩、车用电池的放电、车载充电 器、功率电子组件及一些电力电子组件等产品测 试使用。
高功率、并联功能、同步动态的专属能力，则适 合应用于车用电池与燃料电池等高功率的待测物 测试。
主/从控制的应用，可让相同电压规格的63200E系列电子负载进行并联使用，并可达到同步动态 的功能以满足电源测试的需求。再者，亦提供了255组的储存功能，并可随时呼叫使用者储存的设定值。在自动化的测试上，此储存、呼叫的 功能缩短测试时间。
量测方面，63200E系列每个型号都具有实时且的电压、电流功能；此外，短路测试是电源 测试的必要测试项目之一，63200E系列提供的短路仿真功能，能有效解决电源测试及自动化测 试的应用需求。
透过前面板的VF D显示器及旋钮，即可简易的操作与设定63200E系列电子负载，更能透过Ethernet、USB和GPIB等通讯接口进行远程有 线或无线的控制。
内建PWM风扇转速控制可有效减少风扇转动时造成的噪音。63200E系列具有过电流、过功率、过温度的保护功能及过电压与正负极反向的告警机制，可大幅提高产品可靠性，是工程测试及自动测试系统整合得以信赖的产品。
Chroma 63212E-1200-480 产品特点
■额定功率: 2kW, 3kW, 4kW, 5kW, 6kW, 8kW, 10kW, 12kW, 15kW, 18kW, 20kW, 24kW
■电压范围: 150V, 600V, 1,200V
■电流范围:达2,000A
■定电流、定电阻、定电压及定功率 操作模式
■主/从并联控制，并联数量高达10台， 功率可达240kW
■静态与动态负载下进行同步动态控制
■定阻抗(CZ)模式仿真电容性负载开机
■实时的电源供应器负载瞬时响应仿真 及电压峰值(Vpk+/-)量测
■可透过前面板直接编程255组时序
■高度的电压及电流量测
■时间量测、电池放电计时
■短路模拟
■智能型风扇控制
■保护功能：过电流(可调)、过温度、 过功率(可调)保护与过电压、反向告警
■USB(标配)、Ethernet / LXI(选配)、GPIB(选配)界面
Chroma 63212E-1200-480 功能特色
Chroma 63212E-1200-480 主要技术参数
1,200V Models
63210E-1200-400
63212E-1200-480
63215E-1200-600
Voltage*2
0~1,200V
Current
0~40A
0~200A
0~400A
0~48A
0~240A
0~480A
0~60A
0~300A
0~600A
Power*3
0~10,000W
0~12,000W
0~15,000W
Static Mode
Min. Operating Voltage (DC)
2V
10V
20V
@40A
@200A
@400A
@48A
@240A
@480A
@60A
@300A
@600A
Constant Current Mode
Range
Accuracy*4
0.1%+0.1%F.S.
Constant Resistance Mode
0.05Ω~0.5kΩ(150V/10kW)
0.05Ω~0.5kΩ(150V/12kW)
0.034Ω~0.333334kΩ(150V/15kW)
0.2Ω~2kΩ(600V/10kW)
0.2Ω~2kΩ(600V/12kW)
0.14Ω~1.33334kΩ(600V/15kW)
5Ω~10kΩ(1,200V/10kW)
5Ω~10kΩ(1,200V/12kW)
3.34Ω~6.66667kΩ(1,200V/15kW)
Accuracy
Vin/Rset*(0.2%)+0.2% IF.S.
Constant Voltage Mode
0~150V
0~600V
0.05%+0.025%F.S.
Constant Power Mode
0~1,000W
0~5,000W
0~1,200W
0~6,000W
0~1,500W
0~7,500W
Accuracy *5
0.2%+0.2%F.S.
Dynamic Mode
Slew rate
0.1mA/µs~
0.5mA/µs~
1mA/µs~
0.2mA/µs~
2mA/µs~
0.4A/µs
2A/µs
4A/µs
0.48A/µs
2.4A/µs
4.8A/µs
0.6A/µs
3A/µs
6A/µs
Resolution
0.4mA/µs
2mA/µs
4mA/µs
0.5mA/µs
5mA/µs
5% ±10µs
Others
Power Consumption
400VA(max)
600VA(max)
Dimension (HxWxD)
307.6 x 428 x 670.5 mm /
441.1 x 428 x 670.5 mm /
12.11 x 16.85 x 26.40 inch
17.37 x 16.85 x 26.40 inch
Weight
70kg / 154.3 lbs
97kg / 213.8 lbs
