价格：￥12,500.00次
更新时间： 2024-03-20 14:25:52
型号：AFG-3021
厂商：台湾固纬
货期：14天
购买数量： - + (库存2件)

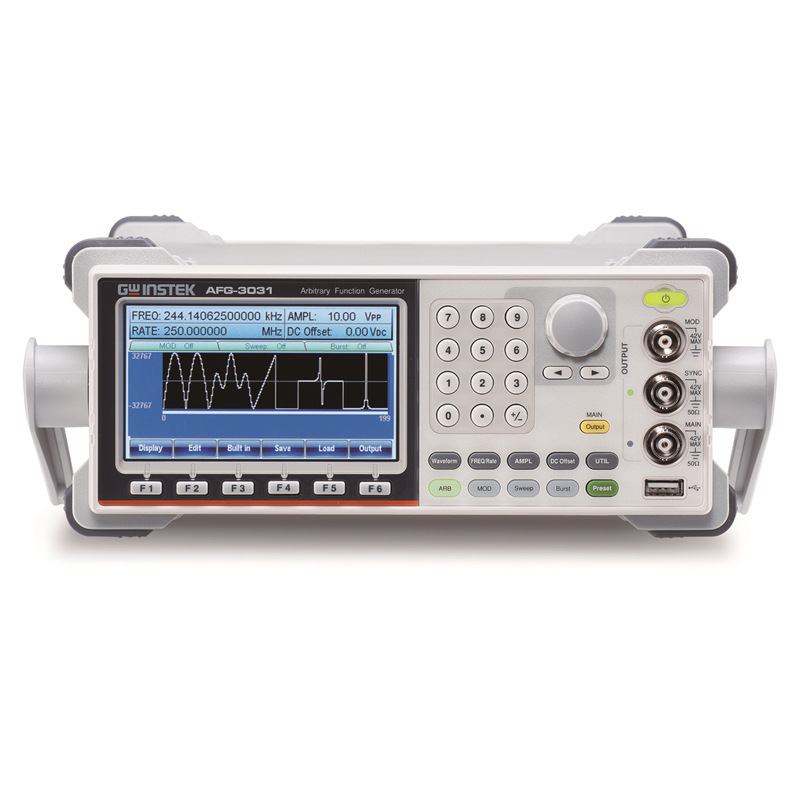

台湾固纬 AFG-3021 AFG-3000系列 任意波形信号发生器
AFG-3021 AFG-3000系列 任意波形信号发生器 产品特点
1uHz至20或30MHz，20Vpp，1或2通道. 任意波形250MSa/s，16bit分辨率，8M记忆深度. 隔离通道电路设计. 多6台12通道同步相位操作. 谐波信号发生器. 双通道机型支持SUM调变，耦合，追踪和相位功能. 单独设置脉冲波参数. 内建AM/FM/PM/FSK/PWM/SUM调变, 扫描和Burst功能. 提供USB / LAN / GPIB(选配) 仪器控制接口
AFG-3021 AFG-3000系列 任意波形信号发生器 产品描述
固纬电子推出的AFG-3000系列分别为20MHz/30MHz单隔离信道及双隔离信道的任意波形信号产生器，适用于工业，科学研究及教育领域。在隔离式输出的设计中，有输
台湾固纬 AFG-3021 AFG-3000系列 任意波形信号发生器 技术参数
型号
AFG-3031
AFG-3032
AFG-3021
AFG-3022
通道数
1
2
输入输出接地
信道1，信道2，同步输出，调变输入，调变输出和10MHz参考输入的接地信号是独立的,与仪器壳体隔离。绝缘接地信号和壳体之间的耐电压为42 V峰值（DC+ AC峰值）。其它接地信号连接到壳体上。
信道1及信道2的接地
---
单独隔离
标准波形
正弦波，方波，三角波，斜波，脉冲波，噪声波，谐波，直流
任意波形
取样率
250 MSa/s
重建率
125MHz
内存长度
8M 点
振幅分辨率
16位
非挥发性内存
10组8M波形(1)
可定义的波形输出
任意2至8M点
触发
外部
内建函数波形
Sinc、指数上升、指数下降、高斯、半正弦等等共有65种
频率特性
范围
正弦波/方波
1uHz至30MHz
1uHz至20MHz
脉冲波
1uHz至25MHz
三角波/斜波
1uHz至1MHz
分辨率
1uHz
准确性
稳定度
±1 ppm 0 to 50℃
±0.3 ppm 18 to 28℃
老化率
±1 ppm, per 1 year
误差
≦ 1 uHz
输出特性(2)
振幅
1 mVpp to 10 Vpp ( 50Ω负载)
2 mVpp to 20 Vpp (开路)
准确度
± 1%设定下±1 mVpp
(于1 kHz,>10 mVpp)
0.1 mV或4 digits
平坦度
0.1dB: <10 MHz
0.2 dB: 10 MHz至30 MHz
(相对于1 kHz正弦波于50Ω负载)
单位
Vpp, Vrms, dBm,
偏压
±5 Vpk ac +dc (50Ω负载)
±10Vpk ac +dc (开路)
1%设定下+ 2 mV+ 0.5%的振幅
波形输出
阻抗
50Ω (固定)
> 10MΩ (输出关闭)
输入保护
短路保护,载继电器自动禁用主输出
同步输出
准位
TTL相容于>1kΩ
──
50Ω
正弦波特性
谐波失真(5)
–60 dBc DC～1 MHz, Ampl＜3 Vpp
–55 dBc DC～1 MHz, Ampl＞3 Vpp
–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp
–30 dBc 5MHz～30 MHz, Ampl＞3 Vpp
总谐波失真
< 0.2%+0.1mVrms
DC to 20 kHz
寄生噪声 (非谐波)(5)
–60 dBc DC～1 MHz
–50 dBc 1MHz～20MHz
–50 dBc+ 6 dBc/octave 1MHz～30MHz
相位噪声
＜-110dBc/Hz典型值 ,15kHz偏移,载波为10MHz
方波特性
上升/下降时间
<8 ns (3)
过激信号
< 5%
非对称性
周期的1% +1 ns
周期比
20.0%至80.0% ,≦25 MHz 40.0%至60.0% , 25至30MHz
抖动率
0.01%+525ps ＜2 MHz 0.1%+75ps ＞2 MHz
斜波特性
线性度
峰值输出的＜ 0.1%
对称性
0%至(0.1%分辨率)
脉冲波特性
占空比
-0.625* (上升时间-0.6ns)+(下降时间-0.6ns)
周期
周期≧宽度+0.625*(上升时间-0.6ns) + (下降时间-0.6ns)
占空比范围
0.017%至99.983%
占空比分辨率
0.0001%
脉冲宽度范围
20ns至999830s
<5%
抖动
100 ppm + 50 ps
上升及下降时间
9.32 ns至799,900s (0.01ns或3位数)
谐波产生器特性
谐波阶数
≦8
谐波种类
单数,偶数,全部,自定义
有谐波的振幅及相位都可以设定
AM调变
载波波形
正弦波,方波,三角波,斜波,脉冲波,任意波
调变波形
正弦波,方波,三角波,上/下斜波
调变频率
2 mHz至20 kHz
峰值偏移
0%至120.0%
信号来源
内部/外部
FM调变
正弦波,方波,三角波,斜波
DC至30 MHz
(1 uHz分辨率)
DC至20 MHz
PM调变
正弦波,三角波,斜波
相位偏移
0?6?6至360?6?6, 0.1?6?6分辨率
内部
SUM相加调变
正弦波,三角波,斜波,脉冲波,噪声
比例
0%至的载波振幅, 0.01%分辨率
PWM调变
方波
偏移
脉冲宽度的0% ～ 100.0%, 0.1%分辨率
FSK调变
正弦波,方波,三角波,斜波,脉冲波
50%方波占空比
内部频率
2 mHz至1 MHz
频率范围
DC至30MHz
DC至20MHz
扫瞄
波形
型态
频率,振幅
功能
线性或对数
方向
上或下
起始/终止频率
波形的范围内的任何频率
扫瞄时间
1 ms至500 s (1 ms分辨率)
触发模式
单次,外部,内部
触发来源
丛发
正弦波,方波,三角波,斜波，脉冲波，任意波(N-循环)
频率
1 uHz至30 MHz (4)
1 uHz至20MHz (4)
计数
1至1000000循环或无限
起始/终止相位
-360.0?6?6至+360.0?6?6(0.1°分辨率)
内部周期
1 us至500 s
网关来源
外部触发
单次,外部或内部速率
触发延迟
N-循环,无限: 0us至100 s(1us分辨率)
外部调变输入
类型
AM, FM, PWM
电压范围
± 5V满刻度
输入阻抗
10kΩ
DC至20 kHz
外部触发输入
FSK,丛发,扫瞄
输入准位
TTL兼容
斜度
上升或下降(可选择)
脉冲宽度
> 100 ns
输入速率
DC至1 MHz
10kΩ,直流耦合
等待时间
< 10 us (典型值)
< 100 ns (典型值)
2.5 us
1 ns;脉冲波除外,300 ps
10MHz参考输出
输出电压
1 Vp-p/50?6?8方波
输出阻抗
50?6?8,交流耦合
输出频率
10MHz
10MHz参考输入
输入电压
0.5Vp-p至5 Vp-p
1k?6?8,单端,交流耦合
输入频率
10MHz ± 0.5%
正弦波或方波(50±5%占空比)
接地隔离
42Vpk
调变输出
只有AFG-3031/3021机种
AM, FM, PM,PWM,SUM,扫瞄
振幅范围
≧1Vpp
> 10kΩ典型值
外部同步
相位延迟()
串联接线: 39ns + (N-2)*39ns ± 25ns
并联接线: (N-1)*6ns ± 25ns
(N是连接仪器的数量)
多的连接数量
串联接线: 4,并联接线: 6
适用功能
正弦波,方波,三角波,脉冲波,斜波,谐波,调变,扫瞄,丛发
储存/呼叫
10组内存空间

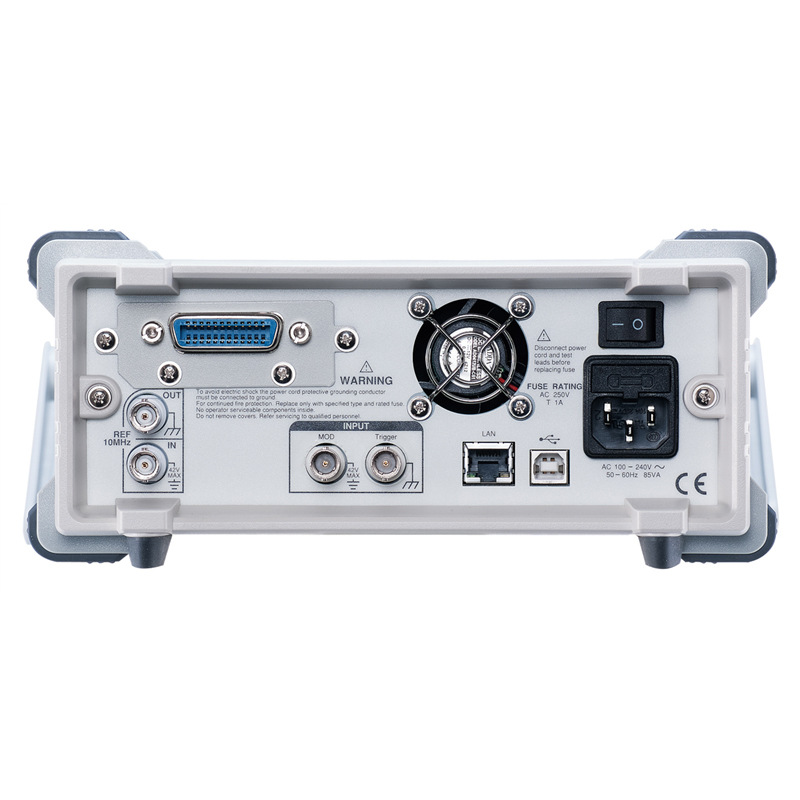

界面
GPIB(选配), LAN, USB
屏幕
4.3 inch TFT LCD, 480 × 3 (RGB) × 272
一般规格
电源
交流电100～240V , 50～60Hz
消耗功率
85 VA
操作环境
符合规格的温度: 18 ~ 28?6?6C
工作温度: 0 ~ 40?6?6C
相对湿度:
≤ 80%, 0 ~ 40°C
≤ 70%, 35 ~ 40°C
安全等级： CAT Ⅱ
工作高度
2000米
污染程度
IEC 61010 Degree 2,室内使用
储存温度
-10 ~ 70?6?6C,湿度: ≤70%
尺寸(WxHxD)
桌上型 : 265 (W) x 107 (H) x 374 (D)
重量
约. 4kg
安全性设计符合
EN61010-1
EMC测试符合
EN 55011, IEC-61326-1
配件
测试线GTL-110× 1 (AFG-3031/AFG-3021),测试线GTL-110× 2 ( AFG-3032/AFG-3022),使用手册光盘×1,简易手册x1,电源线x1
(1). 总共十个波形可以被存储。（每个波形可以由8M点）。
(2).当操作温度在0?6?6C至28?6?6C之外的范围,规格会添加输出幅度的1/10和偏移于每度?6?6C规范下（1年规范）。
(3). 边沿时间在高频率会降低。
(4). 正弦波及方波波形过25MHz以上只被允许使用”无限”计数。
(5). 谐波失真及寄生噪声在低振幅时被限制在-70dBm的底噪。
