价格：￥100,000.00次
更新时间： 2024-03-20 14:18:37
型号： GPT-9513
厂商：台湾固纬
货期：14天
购买数量： - + (库存11件)

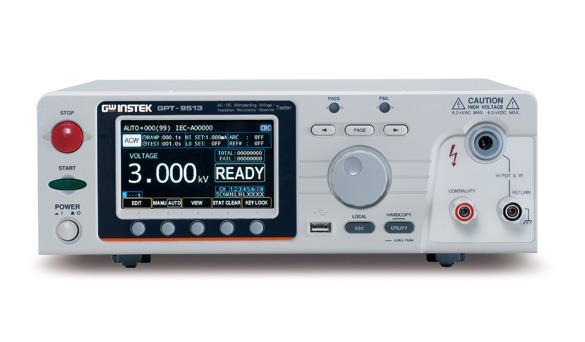

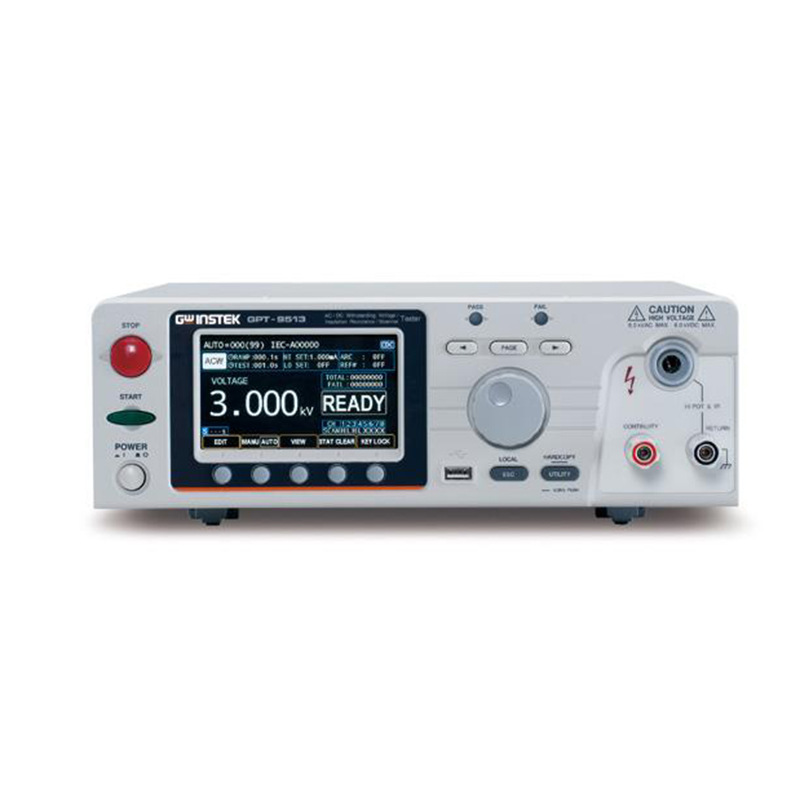

台湾固纬 GPT-9500系列多通道安规测试仪 GPT-9513 AC150VA 8通道
固纬电子全新推出多通道耐压测试仪——GPT-9500系列。该系列有2个型号，内置的8通道扫描盒。该系列产品符合IEC、EN、UL、CSA、GB、JIS等安全法规。该系列产品可以满足一般电子元件或绕组元件在常规试验中的需要。
PT-9500系列是一款三合一多通道测试仪，提供交流耐压（5kV）、直流耐压（6kV）和绝缘电阻（1000V）。该系列的设计符合的IEC-61010-2-034标准要求，150VA的AC输出测量容量，GPT-9513的8通道状态可根据测试要求设置为H（高）、L（低）或X（关），特别适用于变压器等绕组元件，对单个元件的多个点进行相互测试。GPT-9503的8通道状态只提供了H（高）或X（关）的设置，这更适用于一般元件，如无源元件，用于两点间的高压测试。
GPT-9513 主要特点
?7?4150VA测试容量
?7?48通道安规测试（提供4项测试）：交流耐压,直流耐压,绝缘阻抗，导通测试
?7?4符合的IEC-61010-2-034标准要求
?7?4480×272彩色TFT LCD
?7?4提供U盘快速导入/导出测试设置参数
?7?4统计（计数器）功能
?7?4绝缘电阻测量高达10GΩ
?7?4开路/短路检查（OSC)
?7?4电弧侦测功能（ARC）
?7?4多语言：简/繁体中文，英文
?7?4接口：RS-232C USB Host/Device
GPT-9513 性能特色
GPT-9513 技术参数
规格
交流耐压
输出电压范围
0.050kV～5.000kV
输出电压分辨率
1V
输出电压精度
±(1%设定值+5V)空载
额定负载
150VA(5kV/30mA)
额定电流
30mA;0.001mA～10mA(0.05kV~0.5kV);0.001mA～30mA(0.5kV~5kV)
输出电压波形
正弦波
电压调节率
±（1%+5V）额定负载->空载
输出电压频率
50Hz/60Hz可选择
电压表精度
±(1%读值+5V)
电流测量范围
0.001mA～30.00mA
电流分辨率
1μA（0.001mA～9.999mA）；10μA（10.00mA～30.00mA）
电流测量精度
±(1.5%读值+30μA)
电流补偿
80μA
ARC侦测
Yes
Ramp Time(上升时间)
0.1s～999.9s
FALL Time(下降时间)
OFF～999.9s
WAIT Time(等待时间)
TIMER(测试时间）
CONT,0.3s～999.9s
TIMER精度
±（100ppm+20ms)
GND
ON/OFF
直流耐压
0.050kV～6.000kV
50W(5kV/10mA)
10mA；0.001mA～2mA(0.05kV≤V≤0.5kV)；0.001mA～10mA(0.5kV＜V≤6kV）
0.001mA～10.00mA
0.1μA（0.1μA～999.9μA）；1μA（1μA～9.999mA）；10μA（10.00mA)
±(1读值+1μA)当I读值＜1mA；±（1%读值+10μA）当I读值≥1mA
5μA
RAMP TIME(上升时间)
绝缘电阻
输出电压
50V～1000V dc
电阻测量
0.1MΩ～10GΩ
测试电压
测量范围/精度
50V≤V＜450V
0.1MΩ～1MΩ：±（5%读值+3位数）；1MΩ～50MΩ：±（5%读值+1位数）
51MΩ～2GΩ：±（10%读值+1位数）
500V≤V≤1000V
0.1MΩ～1MΩ：±（5%读值+3位数）；1MΩ～500MΩ：±（5%读值+1位数）
501MΩ～10GΩ：±（10%读值+1位数）
电压调节
短路电流
10mA
输出阻抗
2kΩ
0.3s～999.9s
导通测试
输出电流
100mA dc
电阻测量精度
1Ω±0.2Ω，ON/OFF
接口
Signal I/O
标配
RS-232C
USB(Device)
USB(Host)
标配（for parameter/LCD Hardcopy)
Rear Output
8通道扫描
显示
4.3"彩色LCD
电源
AC 100V～240V±10%，50Hz/60Hz
尺寸&重量
320（W)×120(H)×435(D)mm;约11kg
GPT-9513 订购信息
GPT-9513 AC150VA多通道耐压测试仪
GPT-9503 AC150VA多通道耐压测试仪
GPT-9513 配件信息
标准配件
快速指南×1，CD×1(内含完整使用手册），电源线×1，
测试线GHT-115×1,GHT-116B×1,GHT-116R×8
可选配件
GTL-246 USB数据线，A-B type,约1.2m
GTL-236 RS-232C数据线，约2m
展会合作/友情链接：010-62681105
传真：010-62681234
台湾固纬 GPT-9500系列多通道安规测试仪 GPT-9513 AC150VA 8通道
固纬电子全新推出多通道耐压测试仪——GPT-9500系列。该系列有2个型号，内置的8通道扫描盒。该系列产品符合IEC、EN、UL、CSA、GB、JIS等安全法规。该系列产品可以满足一般电子元件或绕组元件在常规试验中的需要。
PT-9500系列是一款三合一多通道测试仪，提供交流耐压（5kV）、直流耐压（6kV）和绝缘电阻（1000V）。该系列的设计符合的IEC-61010-2-034标准要求，150VA的AC输出测量容量，GPT-9513的8通道状态可根据测试要求设置为H（高）、L（低）或X（关），特别适用于变压器等绕组元件，对单个元件的多个点进行相互测试。GPT-9503的8通道状态只提供了H（高）或X（关）的设置，这更适用于一般元件，如无源元件，用于两点间的高压测试。
GPT-9513 主要特点
?7?4150VA测试容量
?7?48通道安规测试（提供4项测试）：交流耐压,直流耐压,绝缘阻抗，导通测试
?7?4符合的IEC-61010-2-034标准要求
?7?4480×272彩色TFT LCD
?7?4提供U盘快速导入/导出测试设置参数
?7?4统计（计数器）功能
?7?4绝缘电阻测量高达10GΩ
?7?4开路/短路检查（OSC)
?7?4电弧侦测功能（ARC）
?7?4多语言：简/繁体中文，英文
?7?4接口：RS-232C USB Host/Device
GPT-9513 性能特色
GPT-9513 技术参数
规格
交流耐压
输出电压范围
0.050kV～5.000kV
输出电压分辨率
1V
输出电压精度
±(1%设定值+5V)空载
额定负载
150VA(5kV/30mA)
额定电流
30mA;0.001mA～10mA(0.05kV~0.5kV);0.001mA～30mA(0.5kV~5kV)
输出电压波形
正弦波
电压调节率
±（1%+5V）额定负载->空载
输出电压频率
50Hz/60Hz可选择
电压表精度
±(1%读值+5V)
电流测量范围
0.001mA～30.00mA
电流分辨率
1μA（0.001mA～9.999mA）；10μA（10.00mA～30.00mA）
电流测量精度
±(1.5%读值+30μA)
电流补偿
80μA
ARC侦测
Yes
Ramp Time(上升时间)
0.1s～999.9s
FALL Time(下降时间)
OFF～999.9s
WAIT Time(等待时间)
OFF～999.9s
TIMER(测试时间）
CONT,0.3s～999.9s
TIMER精度
±（100ppm+20ms)
GND
ON/OFF
直流耐压
输出电压范围
0.050kV～6.000kV
输出电压分辨率
1V
输出电压精度
±(1%设定值+5V)空载
额定负载
50W(5kV/10mA)
额定电流
10mA；0.001mA～2mA(0.05kV≤V≤0.5kV)；0.001mA～10mA(0.5kV＜V≤6kV）
电压表精度
±(1%读值+5V)
电压调节率
±（1%+5V）额定负载->空载
电流测量范围
0.001mA～10.00mA
电流分辨率
0.1μA（0.1μA～999.9μA）；1μA（1μA～9.999mA）；10μA（10.00mA)
电流测量精度
±(1读值+1μA)当I读值＜1mA；±（1%读值+10μA）当I读值≥1mA
电流补偿
5μA
ARC侦测
Yes
RAMP TIME(上升时间)
0.1s～999.9s
FALL Time(下降时间)
OFF～999.9s
WAIT Time(等待时间)
OFF～999.9s
TIMER(测试时间）
CONT,0.3s～999.9s
TIMER精度
±（100ppm+20ms)
GND
ON/OFF
绝缘电阻
输出电压
50V～1000V dc
输出电压分辨率
1V
输出电压精度
±(1%设定值+5V)空载
电阻测量
0.1MΩ～10GΩ
测试电压
测量范围/精度
50V≤V＜450V
0.1MΩ～1MΩ：±（5%读值+3位数）；1MΩ～50MΩ：±（5%读值+1位数）
51MΩ～2GΩ：±（10%读值+1位数）
500V≤V≤1000V
0.1MΩ～1MΩ：±（5%读值+3位数）；1MΩ～500MΩ：±（5%读值+1位数）
501MΩ～10GΩ：±（10%读值+1位数）
电压调节
±（1%+5V）额定负载->空载
电压表精度
±(1%读值+5V)
短路电流
10mA
输出阻抗
2kΩ
RAMP TIME(上升时间)
0.1s～999.9s
FALL Time(下降时间)
OFF～999.9s
WAIT Time(等待时间)
OFF～999.9s
TIMER(测试时间）
0.3s～999.9s
TIMER精度
±（100ppm+20ms)
GND
ON/OFF
导通测试
输出电流
100mA dc
电阻测量精度
1Ω±0.2Ω，ON/OFF
接口
Signal I/O
标配
RS-232C
标配
USB(Device)
标配
USB(Host)
标配（for parameter/LCD Hardcopy)
Rear Output
8通道扫描
显示
4.3"彩色LCD
电源
AC 100V～240V±10%，50Hz/60Hz
尺寸&重量
320（W)×120(H)×435(D)mm;约11kg
GPT-9513 订购信息
GPT-9513 AC150VA多通道耐压测试仪
GPT-9503 AC150VA多通道耐压测试仪
GPT-9513 配件信息
标准配件
快速指南×1，CD×1(内含完整使用手册），电源线×1，
测试线GHT-115×1,GHT-116B×1,GHT-116R×8
可选配件
GTL-246 USB数据线，A-B type,约1.2m
GTL-236 RS-232C数据线，约2m
