价格：￥58,000.00次
更新时间： 2024-03-20 13:59:44
型号：ASR-2050/ASR-2050/AS...
厂商：台湾固纬
货期：2天
购买数量： - + (库存11件)

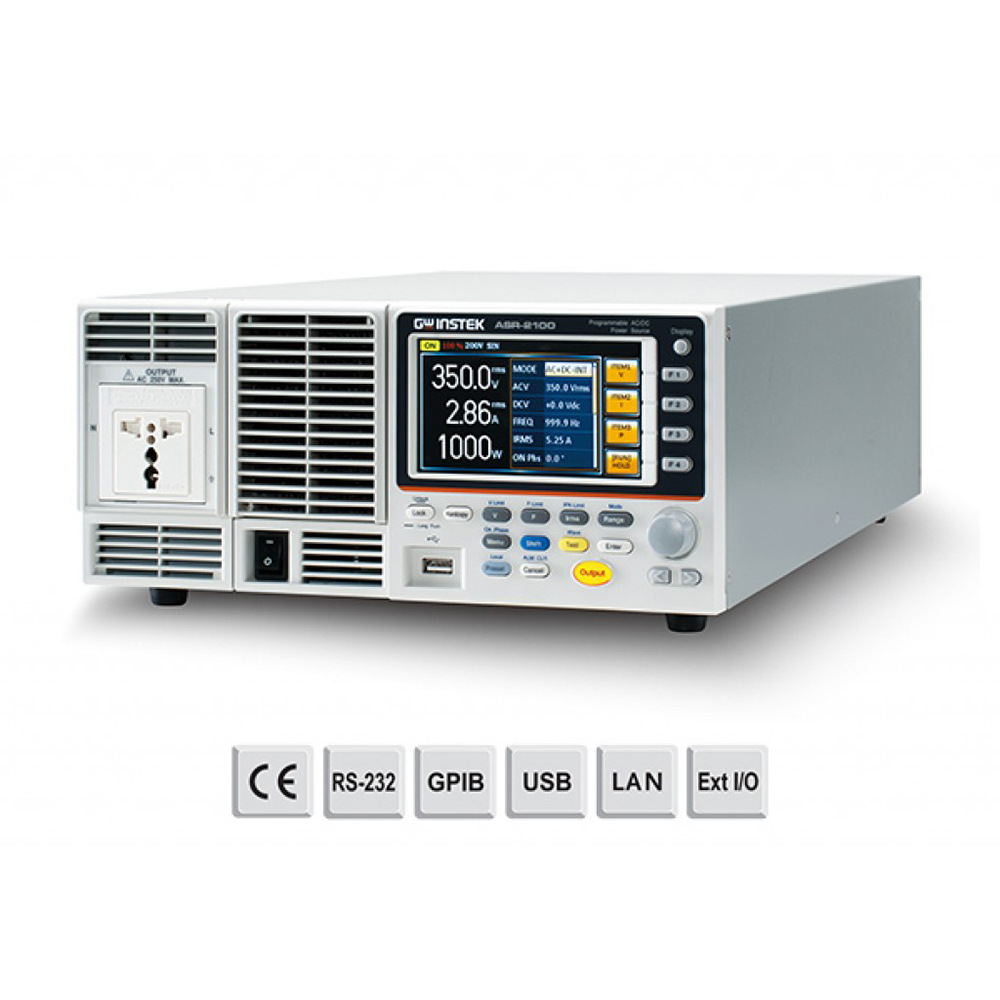

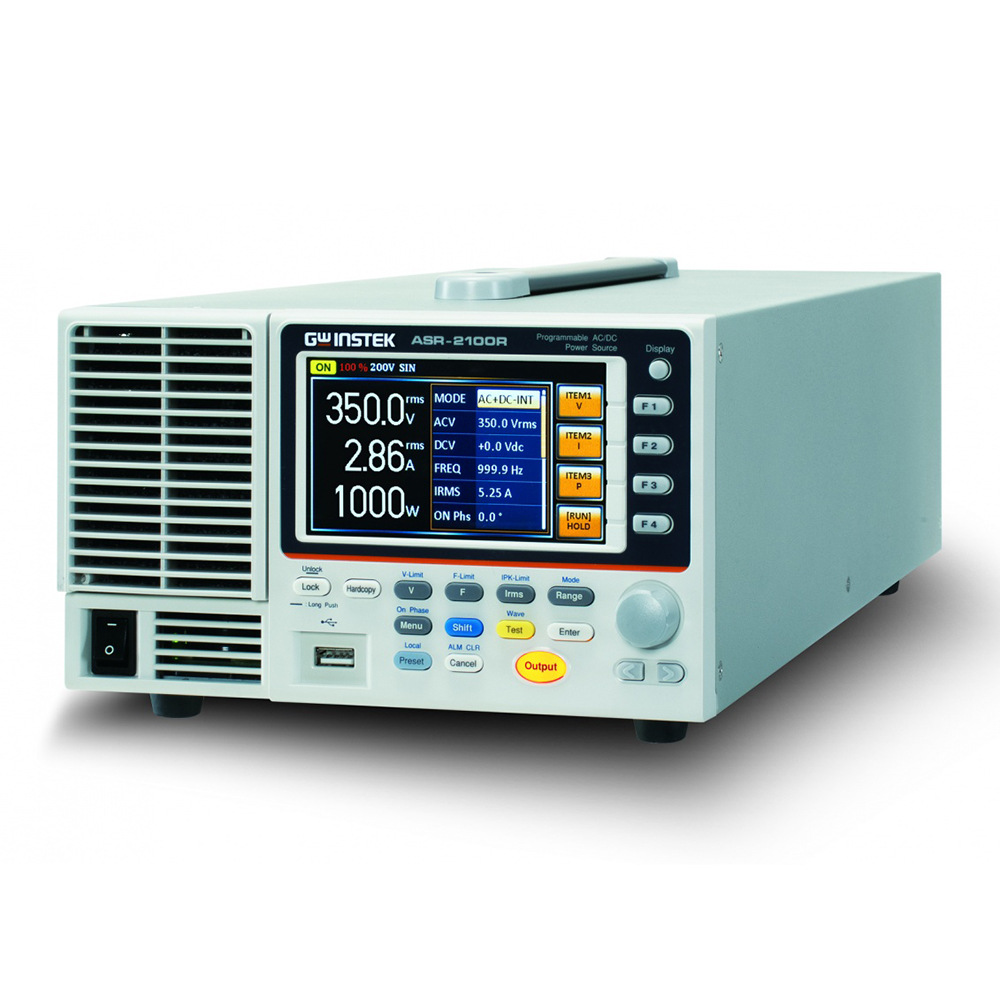

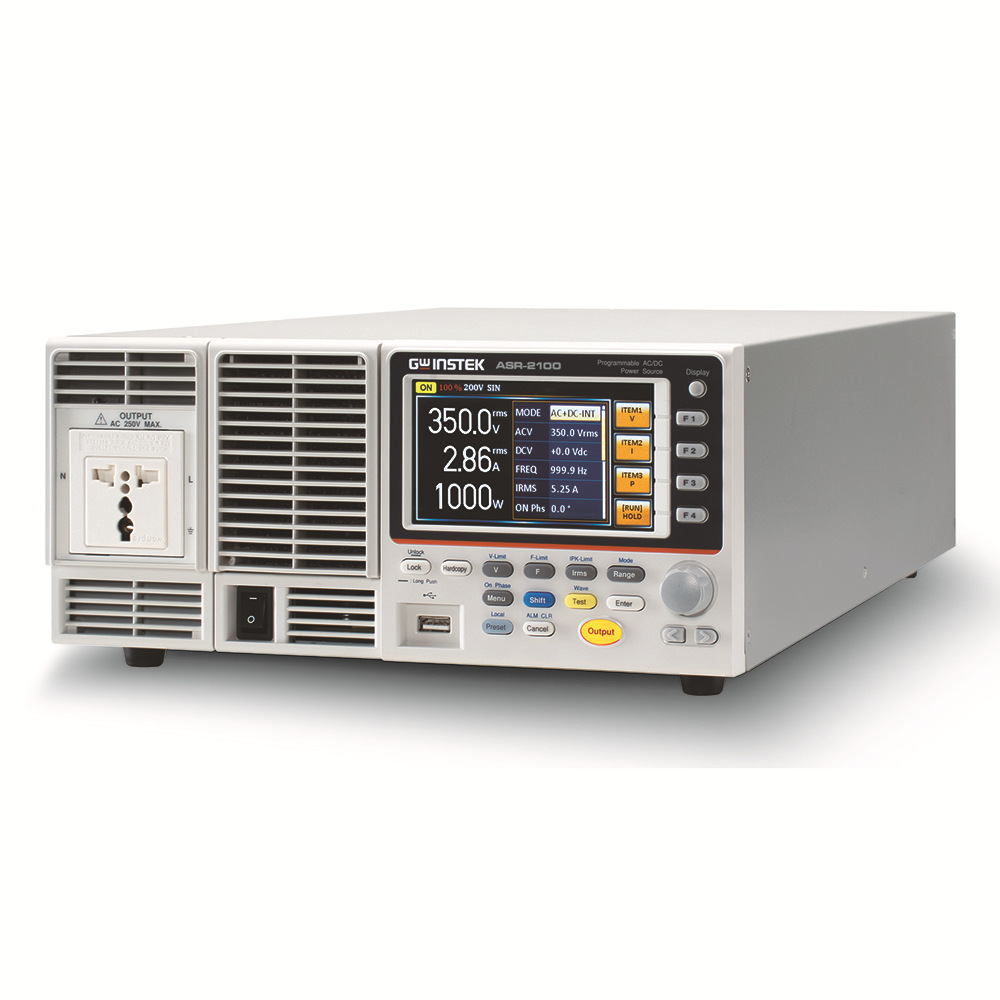

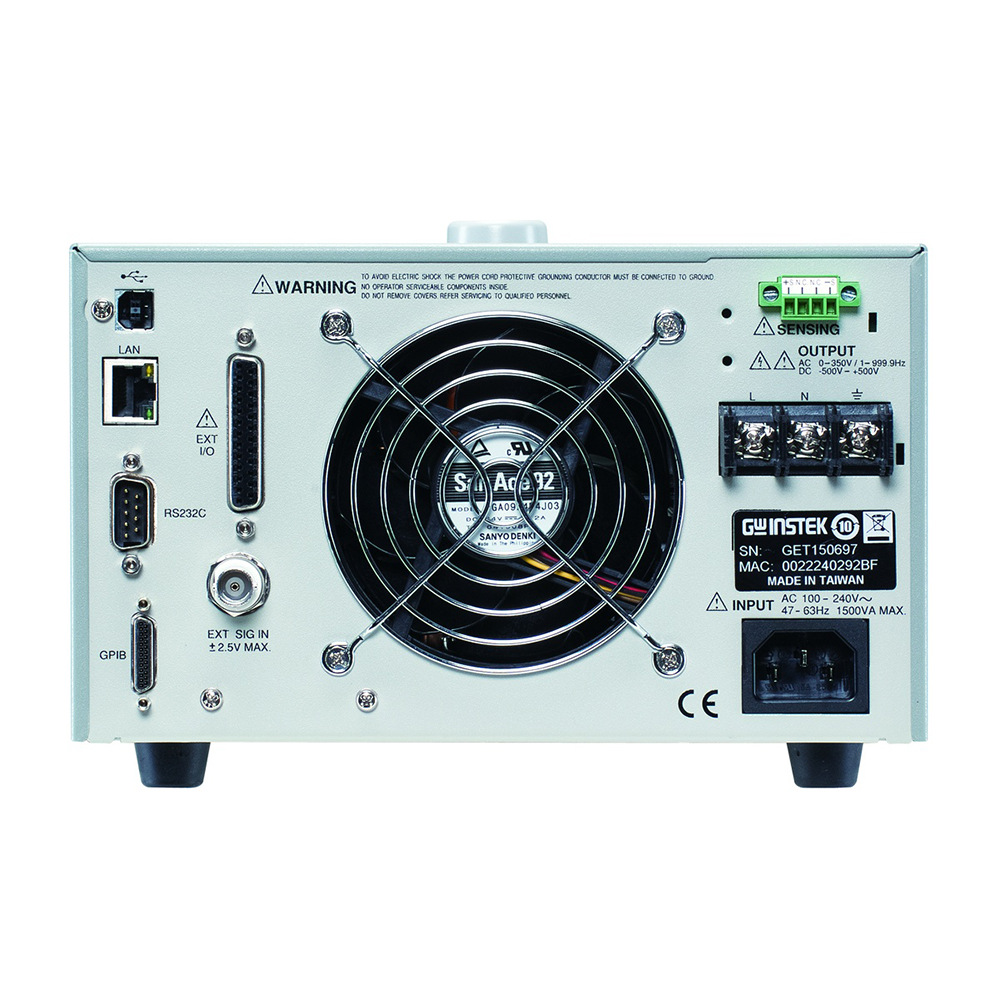

台湾固纬ASR-2050/ASR-2050/ASR-2100/ASR-2100R交直流电源供应器
ASR-2000 series是一款AC+DC电源供应器，不仅在交流输出时提供额定功率输出，也可以在直流输出时提供额定功率输出。ASR-2000输出模式有9种模式可以选择包含1)交流电源输出模式(AC-INT Mode), 2)直流电源输出模式(DC-INT), 3)交直流电源输出模式(AC+DC-INT Mode), 4)外部交流信号源模式(AC-EXT Mode), 5)外部交直流讯号源模式(AC+DC-EXT Mode), 6)外部交流信号迭加模式(AC-ADD Mode), 7)外部交直流信号迭加模式(AC+DC-ADD Mode), 8)外部交流信号同步模式(AC-SYNC Mode), 9)外部交直流信号同步模式(AC+DC-SYNC Mode)。
为了满足不同的电子零组件开发、车用电装品和家用电器测试，ASR-2000 series
提供用户波形输出功能，包括1)Sequence mode可以产生波形下降，浪涌，凹陷，变化和其他异常电力线条件，2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形，3)Simulation mode仿真电源中断、电压增加、减少及频率变动。ASR-2000 series电源输出时，同时也可以量测待测物的Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40阶Voltage Harmonic 和Current Harmonic。除此之外，Remote sensing功能确保准确的电压输出，Customized Phase Angle for Output On/Off功能可以依据测试需求，设定电压输出的起始角度与结束角度。V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP功能设定可以在量测过程中，保护待测物。OTP、OCP、OPP保护，Fan fail alarm功能及交流输入电压过低侦测功能。
ASR-2000 series 于面板前端提供万用端子或欧规端子，可供使用者随插即可设定使用，节省配线时间。ASR-2000R series 3U高及1/2 Rack宽的设计，兼容于ATS的组装。ASR-2000 series支持I/O接口，标准配备USB, LAN, External I/O及选配RS-232C及GPIB。
ASR-2050/ASR-2050/ASR-2100/ASR-2100R产品特点
ASR-2050/ASR-2050/ASR-2100/ASR-2100R主要技术参数
型号
ASR-2050/ASR-2050R
ASR-2100/ASR-2100R
额定输入（AC)
正常输入电压
100 Vac ～ 240 Vac
输入电压范围
90 Vac ～ 264 Vac
相位
单相二线制
输入频率范围
47 Hz ～ 63 Hz
功耗
≤800 VA
≤1500 VA
功率因数*1
100Vac
0.95 (typ.)
200Vac
0.90 (typ.)
输入电流
8 A
15 A
4 A
7.5 A
*1输出电压为100V/ 200V（100V/200V档位），电流，负载功率因数为1。
交流模式额定输出（AC rms）
电压
设定范围*1
0.0 V ～ 175.0 V / 0.0 V～ 350.0 V
设定分辨率
0.1 V
精度*2
±(0.5 % of set + 0.6 V / 1.2 V)
输出相位
电流*3
100 V
5 A
10 A
200 V
2.5 A
峰值电流*4
20 A
40 A
功率容量
500 VA
1000 VA
频率
设定范围
AC模式：40.00 Hz ～ 999.9 Hz，AC+DC模式: 1.00 Hz～ 999.9 Hz
0.01 Hz (1.00 ～ 99.99 Hz), 0.1 Hz (100.0～999.9 Hz)
精度
45 Hz～65 Hz:设定值的0.01%,40 Hz～999.9 Hz: 设定值的0.02%
稳定性*5
± 0.005%
同相输出
0.0°～359.9°可变(设定分辨率0.1°)
直流偏移*6
± 20 mV 以内(TYP)
*1. 100V/200V档位
*2.对于17.5V至175V/35V至350V的输出电压、正弦波、45 Hz至65 Hz的输出频率、空载、直流电压设置0V（AC+DC模式），23°C±5°C
*3.对于1V到100V/2V到200V的输出电压，当输出电压为100V到175V/200V到350V时，由功率容量限制。
*4.电容输入整流负载，受电流限制。
*5.对于45Hz至65Hz，输出额定电压，无负载和电流的电阻负载，以及工作温度。
*6.在交流模式和输出电压设置为0V的情况下。
直流模式额定输出
—250V～+250V/-500V～+500V
±(|0.5 % of set| + 0.6 V / 1.2 V)
500 W
1000 W
*2.对于输出电压为-250 V至-25 V，+25 V至+250 V/-500 V至-50 V，+50 V至+500 V，空载，交流电压设置为0V（交流+直流模式），23℃±5℃。
*3.当输出电压为1.4V至100V/2.8V至200V时，受输出电压为100V至250V/200V至500V时的功率容量限制。
*4.在5ms内，受电流的限制。
输出电压稳定性
线路调节*1
≤±0.2%
负载调节*2
0.15% @45 - 65Hz; 0.5% @DC, all other frequencies (0 to , via output terminal)
纹波噪声*3
0.7 Vrms / 1.4 Vrms (TYP)
*1.电源输入电压为100V、120V或230V，空载，额定输出。
*2.对于75 V至175V/150 V至350V的输出电压，负载功率因数为1，使用后面板上的输出端子从0 A的输出电流逐步地改变为电流（或其反向）。
*3.对于直流模式下的5 Hz至1 MHz部分，使用后面板上的输出端子。
输出电压波形失真率，输出电压响应时间，效率
输出电压波形畸变率*1
≤0.5 %
输出电压响应时间*2
100 us (TYP)
效率*3
≥70%
*1.在50V至175V/100V至350V的输出电压下，负载功率因数为1，并处于AC和AC+DC模式。
*2.对于输出电压为100V/200V，负载功率因数为1，相对于从0 A的输出电流到电流（或其反向）的逐步变化；10%～90%的输出电压。
*3.对于交流模式，在输出电压为100伏/ 200伏，电流，负载功率因数为1，仅正弦波。
测量值显示
电压 RMS, AVG值*1
分辨率
45Hz至65Hz，DC：±(0.5 %读值+0.3V/0.6V)，40Hz至999.9Hz：（0.7%读数+0.9V/1.8V）
峰值
45Hz至65Hz ，DC: ±(|2%读值|+1V/2V)
电流RMS, AVG值
0.01 A
0.01A
精度*3
45Hz至65Hz，DC:±(0.5%读值+0.02A/0.02A)
45Hz至65Hz，DC:±(0.5%读值+0.04A/0.02A);
40Hz至999.9 Hz:±(0.7%读值+0.04A/0.04A)
40Hz至999.9 Hz:±(0.7%读值+0.08A/0.04A)
0.1A
精度*4
45Hz至65Hz，DC:±(|2%读值|+0.2A/0.1A)
功率 Active (W)
0.1/1W
精度*5
±(2%读值+0.5W)
±(2%读值+1W)
Apparent (VA)
0.1/1VA
精度*5*6
±(2%读值+0.5VA)
±(2%读值+1VA)
Reactive (VAR)
0.1/1VAR
精度*5*7
±(2%读值+0.5VAR)
±(2%读值+1VAR)
负载功率因数
范围
0.000～1.000
0.001
负载峰值系数
0.00～50.00
0.01
谐波电压
基波高达40th
有效值（RMS）
满量程
175V/350V,
百分比（%）
0.1V, 0.01%
（仅限AC-INT和50/60Hz）
精度*8
高达20th±(0.2%读值+0.5V/1V)
20th至40th±(0.3%读值+ 0.5V/1V)
谐波电流
5A/2.5A,
10A/5A,
0.01A,0.01%
高达20th±(1%读值+0.1A/0.05A)
高达20th±(1%读值+0.2A/0.1A)
20th至40th±(1.5%读值+ 0.1A/0.05A)
20th至40th±(1.5%读值+ 0.2A/0.1A)
*1.电压显示在AC/AC+DC模式下设置为有效值，在DC模式下设置为平均值。
*2.交流模式：输出电压17.5V至175V/35V至350V，23°C±5°C。直流模式：输出电压25V至250V/50V至500V和23°C±5°C。
*3.输出电流在电流的5%到之间，23°C±5°C。
*4.AC模式中，输出电流在峰值电流的5%～范围内，DC模式中，输出电流在瞬时电流的5%～范围内，23°C±5°C。峰值的精度是DC波形或正弦波形。
*5.对于大于等于50V的输出电压，输出电流在电流10%到的范围内，DC或输出频率为45 Hz至65 Hz，23°C±5°C。
*6.直流模式下不显示视在功率和无功功率。
*7.无功功率用于功率因数为0.5或更低的负载。
*8.输出电压范围为17.5V至175V/35V至350V,23°C±5°C。
其他
保护
OCP, OTP, OPP, FAN Fail
显示
TFT-LCD, 4.3 inch
存储功能
10组存储和调取设置
任意波
存储数
16 (闪存)
波形长度
4096点
接口
标配 USB
Type A: 主机, Type B:从属机, 速度: 1.1/2.0, USB-CDC
LAN
MAC地址, DNS IP地址, 用户密码,网关IP地址, 仪器IP地址, 子网掩码
外部控制
外部信号输入；外部控制I/O
选配 GPIB
SCPI-1993, 符合IEEE 488.2 接口
RS-232C
符合EIA-RS-232规格
绝缘电阻
500 Vdc, ≥30 MΩ
输入与机箱、输出与机箱、输入与输出之间
耐压
1500 Vac, 1 分钟
EMC
EN 61326-1 (Class A)
EN 61326-2-1/-2-2 (Class A)
EN 61000-3-2 (Class A, Group 1)
EN 61000-3-3 (Class A, Group 1)
EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1)
EN 55011 (Class A, Group1)
安全
EN 61010-1
环境
操作环境
室内使用，过电压II类
操作温度范围
0 °C ～ 40 °C
存储温度范围
—10 °C ～ 70 °C
操作湿度范围
20 %RH ～ 80 % RH (无凝结)
存储湿度范围
≤90 % RH(无凝结)
高度
高达2000m
尺寸&重量
ASR-2000 : 285(W)×124(H)×480(D) (不包括凸出部分); 约11.5 kg
ASR-2000R : 213(W)×124(H)×480(D) (不包括凸出部分);约10.5 kg
ASR-2050/ASR-2050/ASR-2100/ASR-2100R订购信息
ASR-2050 500VA可编程交流/直流电源 ASR-2100 1000VA可编程交流/直流电源 ASR-2050R 500VA可编程交流/直流电源 ASR-2100R 1000VA可编程交流/直流电源
ASR-2050/ASR-2050/ASR-2100/ASR-2100R配件
CD ROM(使用手册，编程手册），安全指南，电源线，电源端子盖组件，Remote Sense Terminal Cover Set，GTL-123测试线，GTL-246 USB线
选配
Opt01:RS-232+GPIB通信功能
Opt02:欧洲输出插座（仅ASR-2000)
GET-003 扩展通用电源插座
GET-004 扩展欧洲电源插座
GRA-439-E 机架安装套件（EIA)
GRA-439-J 机架安装套件(JIS)
GTL-232 RS-232C线，约2m
GTL-258 GPIB线，约2m
ASR-001 进气过滤器
展会合作/友情链接：010-62681105
台湾固纬ASR-2050/ASR-2050/ASR-2100/ASR-2100R交直流电源供应器
ASR-2000 series是一款AC+DC电源供应器，不仅在交流输出时提供额定功率输出，也可以在直流输出时提供额定功率输出。ASR-2000输出模式有9种模式可以选择包含1)交流电源输出模式(AC-INT Mode), 2)直流电源输出模式(DC-INT), 3)交直流电源输出模式(AC+DC-INT Mode), 4)外部交流信号源模式(AC-EXT Mode), 5)外部交直流讯号源模式(AC+DC-EXT Mode), 6)外部交流信号迭加模式(AC-ADD Mode), 7)外部交直流信号迭加模式(AC+DC-ADD Mode), 8)外部交流信号同步模式(AC-SYNC Mode), 9)外部交直流信号同步模式(AC+DC-SYNC Mode)。
为了满足不同的电子零组件开发、车用电装品和家用电器测试，ASR-2000 series
提供用户波形输出功能，包括1)Sequence mode可以产生波形下降，浪涌，凹陷，变化和其他异常电力线条件，2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形，3)Simulation mode仿真电源中断、电压增加、减少及频率变动。ASR-2000 series电源输出时，同时也可以量测待测物的Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40阶Voltage Harmonic 和Current Harmonic。除此之外，Remote sensing功能确保准确的电压输出，Customized Phase Angle for Output On/Off功能可以依据测试需求，设定电压输出的起始角度与结束角度。V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP功能设定可以在量测过程中，保护待测物。OTP、OCP、OPP保护，Fan fail alarm功能及交流输入电压过低侦测功能。
ASR-2000 series 于面板前端提供万用端子或欧规端子，可供使用者随插即可设定使用，节省配线时间。ASR-2000R series 3U高及1/2 Rack宽的设计，兼容于ATS的组装。ASR-2000 series支持I/O接口，标准配备USB, LAN, External I/O及选配RS-232C及GPIB。
ASR-2050/ASR-2050/ASR-2100/ASR-2100R产品特点
ASR-2050/ASR-2050/ASR-2100/ASR-2100R主要技术参数
型号
ASR-2050/ASR-2050R
ASR-2100/ASR-2100R
额定输入（AC)
正常输入电压
100 Vac ～ 240 Vac
100 Vac ～ 240 Vac
输入电压范围
90 Vac ～ 264 Vac
90 Vac ～ 264 Vac
相位
单相二线制
单相二线制
输入频率范围
47 Hz ～ 63 Hz
47 Hz ～ 63 Hz
功耗
≤800 VA
≤1500 VA
功率因数*1
100Vac
0.95 (typ.)
0.95 (typ.)
200Vac
0.90 (typ.)
0.90 (typ.)
输入电流
100Vac
8 A
15 A
200Vac
4 A
7.5 A
*1输出电压为100V/ 200V（100V/200V档位），电流，负载功率因数为1。
交流模式额定输出（AC rms）
电压
设定范围*1
0.0 V ～ 175.0 V / 0.0 V～ 350.0 V
设定分辨率
0.1 V
精度*2
±(0.5 % of set + 0.6 V / 1.2 V)
输出相位
单相二线制
电流*3
100 V
5 A
10 A
200 V
2.5 A
5 A
峰值电流*4
100 V
20 A
40 A
200 V
10 A
20 A
功率容量
500 VA
1000 VA
频率
设定范围
AC模式：40.00 Hz ～ 999.9 Hz，AC+DC模式: 1.00 Hz～ 999.9 Hz
设定分辨率
0.01 Hz (1.00 ～ 99.99 Hz), 0.1 Hz (100.0～999.9 Hz)
精度
45 Hz～65 Hz:设定值的0.01%,40 Hz～999.9 Hz: 设定值的0.02%
稳定性*5
± 0.005%
同相输出
0.0°～359.9°可变(设定分辨率0.1°)
直流偏移*6
± 20 mV 以内(TYP)
*1. 100V/200V档位
*2.对于17.5V至175V/35V至350V的输出电压、正弦波、45 Hz至65 Hz的输出频率、空载、直流电压设置0V（AC+DC模式），23°C±5°C
*3.对于1V到100V/2V到200V的输出电压，当输出电压为100V到175V/200V到350V时，由功率容量限制。
*4.电容输入整流负载，受电流限制。
*5.对于45Hz至65Hz，输出额定电压，无负载和电流的电阻负载，以及工作温度。
*6.在交流模式和输出电压设置为0V的情况下。
直流模式额定输出
电压
设定范围*1
—250V～+250V/-500V～+500V
设定分辨率
0.1 V
精度*2
±(|0.5 % of set| + 0.6 V / 1.2 V)
电流*3
100 V
5 A
10 A
200 V
2.5 A
5 A
峰值电流*4
100 V
20 A
40 A
200 V
10 A
20 A
功率容量
500 W
1000 W
*1. 100V/200V档位
*2.对于输出电压为-250 V至-25 V，+25 V至+250 V/-500 V至-50 V，+50 V至+500 V，空载，交流电压设置为0V（交流+直流模式），23℃±5℃。
*3.当输出电压为1.4V至100V/2.8V至200V时，受输出电压为100V至250V/200V至500V时的功率容量限制。
*4.在5ms内，受电流的限制。
输出电压稳定性
线路调节*1
≤±0.2%
负载调节*2
0.15% @45 - 65Hz; 0.5% @DC, all other frequencies (0 to , via output terminal)
纹波噪声*3
0.7 Vrms / 1.4 Vrms (TYP)
*1.电源输入电压为100V、120V或230V，空载，额定输出。
*2.对于75 V至175V/150 V至350V的输出电压，负载功率因数为1，使用后面板上的输出端子从0 A的输出电流逐步地改变为电流（或其反向）。
*3.对于直流模式下的5 Hz至1 MHz部分，使用后面板上的输出端子。
输出电压波形失真率，输出电压响应时间，效率
输出电压波形畸变率*1
≤0.5 %
输出电压响应时间*2
100 us (TYP)
效率*3
≥70%
*1.在50V至175V/100V至350V的输出电压下，负载功率因数为1，并处于AC和AC+DC模式。
*2.对于输出电压为100V/200V，负载功率因数为1，相对于从0 A的输出电流到电流（或其反向）的逐步变化；10%～90%的输出电压。
*3.对于交流模式，在输出电压为100伏/ 200伏，电流，负载功率因数为1，仅正弦波。
测量值显示
电压 RMS, AVG值*1
分辨率
0.1 V
精度*2
45Hz至65Hz，DC：±(0.5 %读值+0.3V/0.6V)，40Hz至999.9Hz：（0.7%读数+0.9V/1.8V）
峰值
分辨率
0.1 V
精度
45Hz至65Hz ，DC: ±(|2%读值|+1V/2V)
电流RMS, AVG值
分辨率
0.01 A
0.01A
精度*3
45Hz至65Hz，DC:±(0.5%读值+0.02A/0.02A)
45Hz至65Hz，DC:±(0.5%读值+0.04A/0.02A);
40Hz至999.9 Hz:±(0.7%读值+0.04A/0.04A)
40Hz至999.9 Hz:±(0.7%读值+0.08A/0.04A)
峰值
分辨率
0.1A
0.1A
精度*4
45Hz至65Hz，DC:±(|2%读值|+0.2A/0.1A)
45Hz至65Hz，DC:±(|2%读值|+0.2A/0.1A)
功率 Active (W)
分辨率
0.1/1W
0.1/1W
精度*5
±(2%读值+0.5W)
±(2%读值+1W)
Apparent (VA)
分辨率
0.1/1VA
0.1/1VA
精度*5*6
±(2%读值+0.5VA)
±(2%读值+1VA)
Reactive (VAR)
分辨率
0.1/1VAR
0.1/1VAR
精度*5*7
±(2%读值+0.5VAR)
±(2%读值+1VAR)
负载功率因数
范围
0.000～1.000
0.000～1.000
分辨率
0.001
0.001
负载峰值系数
范围
0.00～50.00
0.00～50.00
分辨率
0.01
0.01
谐波电压
范围
基波高达40th
基波高达40th
有效值（RMS）
满量程
175V/350V,
175V/350V,
百分比（%）
分辨率
0.1V, 0.01%
0.1V, 0.01%
（仅限AC-INT和50/60Hz）
精度*8
高达20th±(0.2%读值+0.5V/1V)
高达20th±(0.2%读值+0.5V/1V)
20th至40th±(0.3%读值+ 0.5V/1V)
20th至40th±(0.3%读值+ 0.5V/1V)
谐波电流
范围
基波高达40th
基波高达40th
有效值（RMS）
满量程
5A/2.5A,
10A/5A,
百分比（%）
分辨率
0.01A,0.01%
0.01A,0.01%
（仅限AC-INT和50/60Hz）
精度*3
高达20th±(1%读值+0.1A/0.05A)
高达20th±(1%读值+0.2A/0.1A)
20th至40th±(1.5%读值+ 0.1A/0.05A)
20th至40th±(1.5%读值+ 0.2A/0.1A)
*1.电压显示在AC/AC+DC模式下设置为有效值，在DC模式下设置为平均值。
*2.交流模式：输出电压17.5V至175V/35V至350V，23°C±5°C。直流模式：输出电压25V至250V/50V至500V和23°C±5°C。
*3.输出电流在电流的5%到之间，23°C±5°C。
*4.AC模式中，输出电流在峰值电流的5%～范围内，DC模式中，输出电流在瞬时电流的5%～范围内，23°C±5°C。峰值的精度是DC波形或正弦波形。
*5.对于大于等于50V的输出电压，输出电流在电流10%到的范围内，DC或输出频率为45 Hz至65 Hz，23°C±5°C。
*6.直流模式下不显示视在功率和无功功率。
*7.无功功率用于功率因数为0.5或更低的负载。
*8.输出电压范围为17.5V至175V/35V至350V,23°C±5°C。
其他
保护
OCP, OTP, OPP, FAN Fail
显示
TFT-LCD, 4.3 inch
存储功能
10组存储和调取设置
任意波
存储数
16 (闪存)
波形长度
4096点
接口
标配 USB
Type A: 主机, Type B:从属机, 速度: 1.1/2.0, USB-CDC
LAN
MAC地址, DNS IP地址, 用户密码,网关IP地址, 仪器IP地址, 子网掩码
外部控制
外部信号输入；外部控制I/O
选配 GPIB
SCPI-1993, 符合IEEE 488.2 接口
RS-232C
符合EIA-RS-232规格
绝缘电阻
500 Vdc, ≥30 MΩ
输入与机箱、输出与机箱、输入与输出之间
耐压
1500 Vac, 1 分钟
输入与机箱、输出与机箱、输入与输出之间
EMC
EN 61326-1 (Class A)
EN 61326-2-1/-2-2 (Class A)
EN 61000-3-2 (Class A, Group 1)
EN 61000-3-3 (Class A, Group 1)
EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1)
EN 55011 (Class A, Group1)
安全
EN 61010-1
环境
操作环境
室内使用，过电压II类
操作温度范围
0 °C ～ 40 °C
存储温度范围
—10 °C ～ 70 °C
操作湿度范围
20 %RH ～ 80 % RH (无凝结)
存储湿度范围
≤90 % RH(无凝结)
高度
高达2000m
尺寸&重量
ASR-2000 : 285(W)×124(H)×480(D) (不包括凸出部分); 约11.5 kg
ASR-2000R : 213(W)×124(H)×480(D) (不包括凸出部分);约10.5 kg
ASR-2050/ASR-2050/ASR-2100/ASR-2100R订购信息
ASR-2050 500VA可编程交流/直流电源
ASR-2100 1000VA可编程交流/直流电源
ASR-2050R 500VA可编程交流/直流电源
ASR-2100R 1000VA可编程交流/直流电源
ASR-2050/ASR-2050/ASR-2100/ASR-2100R配件
CD ROM(使用手册，编程手册），安全指南，电源线，电源端子盖组件，Remote Sense Terminal Cover Set，GTL-123测试线，GTL-246 USB线
选配
Opt01:RS-232+GPIB通信功能
Opt02:欧洲输出插座（仅ASR-2000)
GET-003 扩展通用电源插座
GET-004 扩展欧洲电源插座
GRA-439-E 机架安装套件（EIA)
GRA-439-J 机架安装套件(JIS)
GTL-232 RS-232C线，约2m
GTL-258 GPIB线，约2m
ASR-001 进气过滤器
