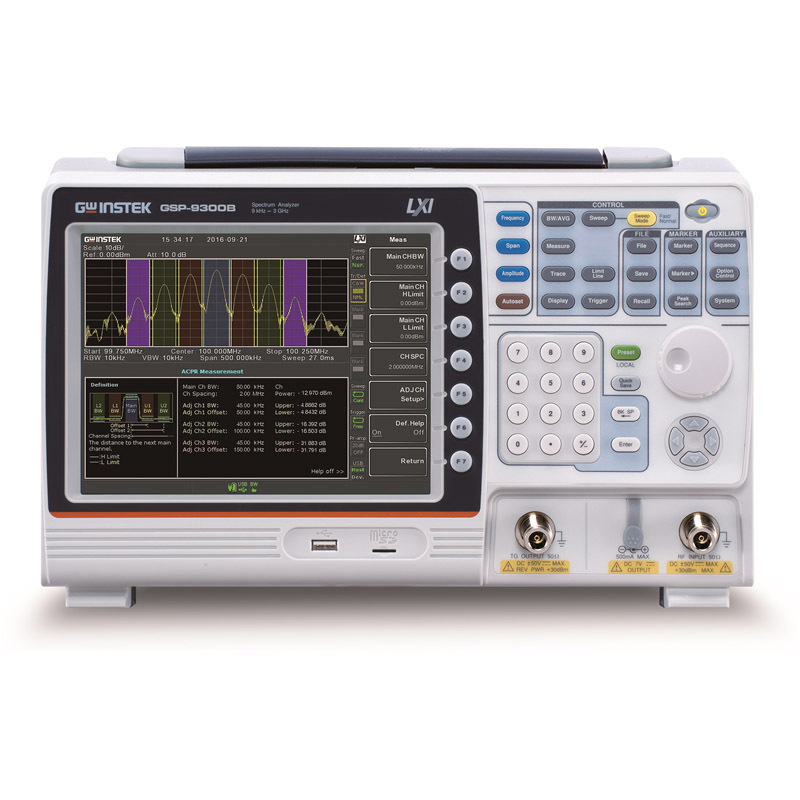

台湾固纬 GSP-9300B 频谱分析仪
GSP-9300B 频谱分析仪 产品特点
•频率范围：9kHz ~ 3 GHz •频率稳定度：0.025ppm 老化率：1ppm •内置前置放大器、50dB衰减器、程序功能 •RBW: 1Hz ~ 1MHz（3dB） •底噪：-149dBm/Hz (@前置放大器开启) •内置 AM/FM 解调分析功能 •内置P1dB, 谐波, 通道功率, N-dB 带宽, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, Noise Marker, 频率计数, 时域功率, 门闸扫描测试 •内置光谱图, 拓谱图与分割窗口模式 •远程控制接口：LAN, USB, RS-232 •选配：跟踪源、GPIB接口、电池组
GSP-9300B 频谱分析仪 产品描述
GSP-9300B是一款满足一般性RF量测需求的3GHz频谱分析仪，它提供0.025ppm的环境温度频率稳定度与1ppm/year的长期频率稳定度；内建前置放大器，底噪可达-149dBm/Hz；还有过20种量测应用 ，如AM/FM调变信号分析、信号信道分析、CATV参数测试，且搭配TG选配可进行组件之频率响应或功率线性度等测试。
信号监控处理部分，GSP-9300B提供了Topographic显示模式，利用色温可以分辨连续出现或偶发的讯号；Spectrogram模式是在频谱的显示上加上时间轴的显示，可以观察信号频率在时间上的变化情况，而双窗口模式则可针对两个窗口个别进行参数设定；此外还提供友善的用户接口如状态图标显示、联机帮助、支持多国语言、快速储存等；在接口与软件的支持上，提供USB/RS-232/LXI/MicroSD/GPIB(选配)/DVI输出以及专属PC软件、IVI Driver。
另外GSP-9300B针对生产线环境提供便利的设置，提供预先设定开机时间、序列功能以及限制线测定...等功能，更透过的导热设计，大幅度缩短热机需要的时间，加速生产流程；在配备的选择上，提供信号追踪器、携带包、电池模块、EMI天线组与机架配件，不论是外出测试或者建构在自动测试系统上，轻巧的设计可以满足各种场域。
综合上述提，GSP-9300B是具备稳定、轻巧且适合各种应用量测的测试设备，对于在教育市场、生产线环境、一般通用信号监控等非常合适，更重要的，价格乎您的想象，更是对预算有限的几种。
台湾固纬 GSP-9300B 频谱分析仪 技术参数
频率
范围
9 kHz to 3 GHz
设定分辨率
1 Hz
频率参考源
准确度
±(调校周期x老化率) +温度的稳定度+电压供给的稳定度
老化率
±1 ppm max.
调校后经过1年时间
温度的稳定度
±0.025 ppm
0 to 50 °C
电压供给的稳定度
±0.02 ppm
频率读值稳定度
开始、停止、中心、标记
±(频率显示值 x 频率参考源的准确度+ 10% x解析带宽+ 频率分辨率1)
扫描点数
Max:601，Min:6
标记计数器
分辨率
1 Hz, 10 Hz, 100 Hz, 1 kHz
±(频率显示值 x 频率参考源的准确度+计频器的分辨率)
RBW/Span >=0.02 ;
Mkr level to DNL>30 dB
频距
0 Hz (zero span), 100 Hz to 3 GHz
±频率分辨率
RBW :自动
相位噪声
距离载波信号的偏移量
Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40
10 kHz
<-88 dBc/Hz
典型值
100 kHz
<-95 dBc/Hz
1 MHz
<-113 dBc/Hz
解析带宽滤波器
滤波器带宽
1Hz至1MHz，採1-3-10的順序
-3dB 带宽
200 Hz, 9 kHz, 120 kHz, 1MHz
-6dB 带宽
± 8%, RBW = 1MHz
标示值
± 5%, RBW < 1MHz
形状系数
< 4.5:1
典型的带宽比率：-60dB:-3dB
视讯带宽滤波器
1 Hz到1 MHz采1-3-10顺序
振幅
振幅范围
量测范围
100 kHz to 1 MHz
由显示平均噪声位准（DANL）到+18dBm
1 MHz to 10 MHz
由显示平均噪声位准（DANL）到+21dBm
10 MHz to 3 GHz
由显示平均噪声位准（DANL）到+30dBm
衰减器
输入衰减器范围
0到50 dB，能以1 dB为单位进行调整
自动或者手动设定
安全输入位准
平均的连续功率
≤ +33 dBm
输入衰减器的设定≥10 dB
直流电压
± 50 V
1dB增益压缩
输入混波器端的总功率
> 0 dBm
典型值；fc ≥50 MHz；关闭前级放大器
前级放大器端的总功率
> -22 dBm
典型值；fc ≥50 MHz；开启前级放大器
混波器的功率位准（dBm）＝输入功率（dBm）－输入衰减量（dB）
显示平均噪声位准 (DANL)
关闭前级放大器
(Preamp off)
RF衰减量0 dB；RF输入端连接50奥姆负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ;参考位准-60 dBm;轨迹平均≥ 40次
9 kHz to 100 kHz
< -93 dBm
< -90 dBm - 3 x (f/100 kHz) dB
1 MHz to 2.7 GHz
< -122 dBm
2.7 GHz to 3 GHz
< -116 dBm
Preamp on
< -108 dBm - 3 x (f/100 kHz) dB
< -142 dBm
< -142 dBm + 3 x (f/1 GHz) dB
位准显示范围
刻度
对数,线性
单位
dBm, dBmV, dBuV, V, W
标记位准读值
0.01 dB
对数刻度
0.01 % of reference level
线性刻度
位准显示模式
轨迹, Topographic, Spectrogram
单一/分割窗口
轨迹数量
4
检波器
正峰值、负峰值、取样、一般及RMS(非视频)
可在不同轨迹下分别设定
轨迹功能
清除/写入；Z高值/Z低保持；检视轨迹；空白；平均运算
振幅精度
基准参数
中心频率160MHz, 10kHz RBW, 1kHz VBW,频距100kHz,对数单位, 1dB/每格,峰值侦测模式,温度20~30℃,信号0dBm
± 0.3 dB
参考位准0dBm,衰减量10dB
开启前级放大器
± 0.4 dB
参考位准-30dBm,衰减量0dB
频率响应
衰减量10 dB，参考频率：160 MHz，20到30度C
100 kHz to 2.0 GHz
± 0.5 dB
2GHz to 3 GHz
± 0.7 dB
衰减量0 dB，参考频率：160 MHz，20到30度C
1 MHz to 2 GHz
± 0.6 dB
2 GHz to 3GHz
± 0.8 dB
输入衰减切换不确定度
衰减器设定
0到50 dB，以1 dB为单位进行调整
不确定度
± 0.25 dB
参考点：160MHz, 10dB衰减量
解析带宽滤波器切换不确定度
1 Hz to 1 MHz
参考点：10kHz RBW
位准量测不确定度
整体振幅准确度
± 1.5 dB
20到30度C,频率>1MHz,信号输入0至-50dBm,参考位准0至-50dBm,输入衰减量10dB, RBW 1kHz, VBW 1kHz,信号校正后,前级放大器关闭
旁生噪声响应
二次谐波失真
关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量
+35 dBm
典型值; 10 MHz < fc < 775 MHz
+60 dBm
典型值; 775 MHz ≤ fc < 1.5 GHz
三阶交互调变
> 1dBm
300 MHz to 3 GHz
与输入端相关的旁生噪声
< -60 dBc
输入信号-30 dBm,衰减量为0 dB, 20到30度C
残留响应(内在的)
<-90 dBm
输入端连接50奥姆负载；RF衰减量为0 dB；关闭前级放大器
扫频
扫频时间
204us to 1000 s
频距>0Hz
50 us to 1000 s
频距等于0Hz,时间分辨率10us
扫频模式
连续,单次
触发源
自由撷取；影像信号；外部信号
触发斜率
正或负的信号缘
前置放大器
频率范围
1 MHz to 3 GHz
增益
18 dB
标示值,标准机器已内建
正面板输入/输出
RF输入
接头类型
N型母座
阻抗值
50奥姆,标示值
VSWR
<1.6 :1
300kHz到3GHz,输入衰减≥ 10 dB
外部供应电源
SMB公座
电压/电流
+7Vdc, 500mA
含短路保护
USB主控端
A型接头
通讯协议
版本2.0
支援全速/高速/低速
Micro SD插槽
SD 1.1版
支援卡别
MicroSD, MicroSDHC
32GB可使用

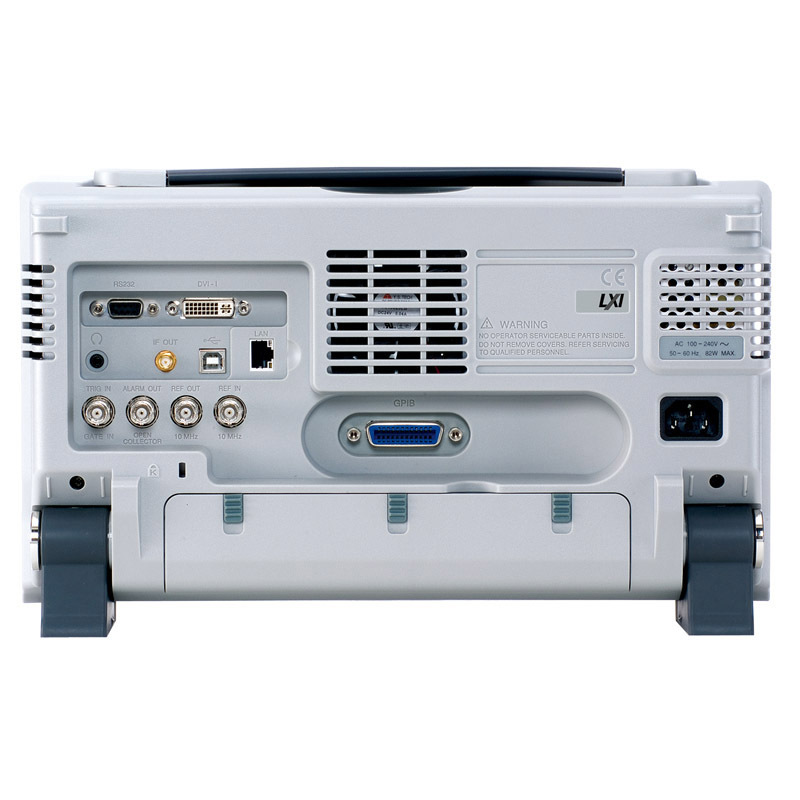

背面板输入/输出
参考输出
BNC 母座
输出频率
10 MHz
输出振幅
3.3V CMOS
输出阻抗
50奥姆
参考输入
输入参考频率
输入振幅
-5 dBm至+10 dBm
频率锁定范围
在±5ppm的输入参考频率至内
警示输出
BNC母座,
开集电极控制
触发输入/门闸扫描输入
BNC母座
切换
自动切换
LAN (TCP/IP)界面
RJ-45
标准
10Base-T; 100Base-Tx; Auto-MDIX
USB被控端
B型接头
仅适合远程控制,支持USBTMC
支援全速/高速
中频输出
SMA 母座
阻抗
中频频率
886 MHz
输出准位
-25 dBm
10dB衰减量, RF输入：0dBm @1GHz
耳机输出
3.5mm立体声插槽,有线单声道操作
屏幕输出
DVI-I接头(整合模拟及数字),单一链接,使用转换器可兼容于VGA或HDMI标准
RS-232界面
D-sub 9-pin母座
Tx,Rx,RTS,CTS
GPIB界面(选配)
IEEE-488总线接头
AC电源输入
电源供应
AC 100 V to 240 V, 50 / 60 Hz自动档位选择
电池模块(选配)
电池模块
6 cells,可充电式锂电池, 3S2P
符合UN38.3规范
电压
直流11.1V
容量
5200 mAh / 56Wh
一般规格
内部数据储存量
内建16MB
功率消耗
<65 W
暖机时间
< 30分钟
温度范围
+5 °C to +45 °C
操作范围
-20 °C to + 70 °C
储存范围
重量
4.5 kg (9.9 lb)
包括全部选配 (基本+信号追踪器+GPIB接口+电池模块)
尺寸
210 x 350 x 100 (mm)
8.3 x 13.8 x 3.9 (in)
概约
追踪产生器(选配)
输出频率范围
100 kHz to 3 GHz
输出功率位准范围
-50 dBm至0 dBm，以0.5 dB为单位进行调整
参考点：160MHz, -10dBm, 10dB衰减量, 20到30度C
输出平坦度
参考点160MHz, -10dBm
100 kHz to 2 GHz
2 GHz to 3 GHz
± 2 dB
输出位准切换不准确度
Referenced to -10 dBm
谐波
< -30 dBc
典型值,输出准位-10dBm
反向电压
+30dBm
输出VSRW
< 1.6:1
300 kHz到3 GHz，输入衰减器：≥12 dB
台湾固纬 GSP-9300B 频谱分析仪 订购信息
选购
Opt.01 跟踪源
Opt.02 电池模块
Opt.03 GPIB接口
选购配件
GSC-009 可携式背包
GRA-415 机架面板
GSP-9300B 3GHz 频谱分析
附件
电源线、简易手册、出厂证明书、CD光盘
（含使用手册、程序指令集手册、SpectrumShot 软件、SpectrumShot 简易手册及IVI驱动程序）
