价格：￥9,500.00次
更新时间： 2024-03-20 10:20:51
型号：GPM-8213
厂商：台湾固纬
货期：14天
购买数量： - + (库存100件)

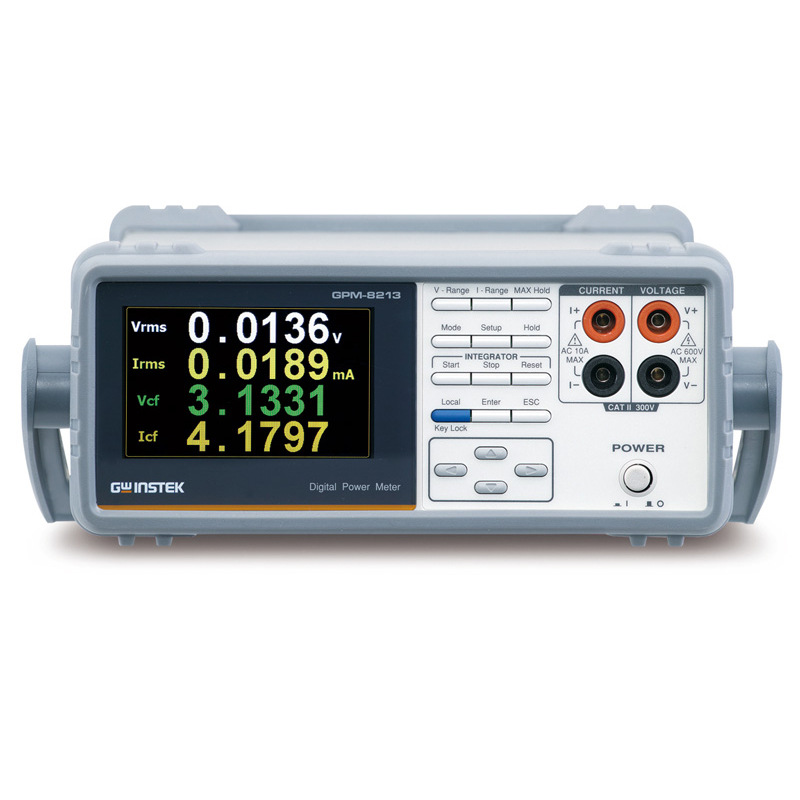

台湾固纬 GPM-8213 交流功率计
固纬电子 – GPM-8213，专为单相(1P/2W)交流电源功率测量设计的数字功率计。

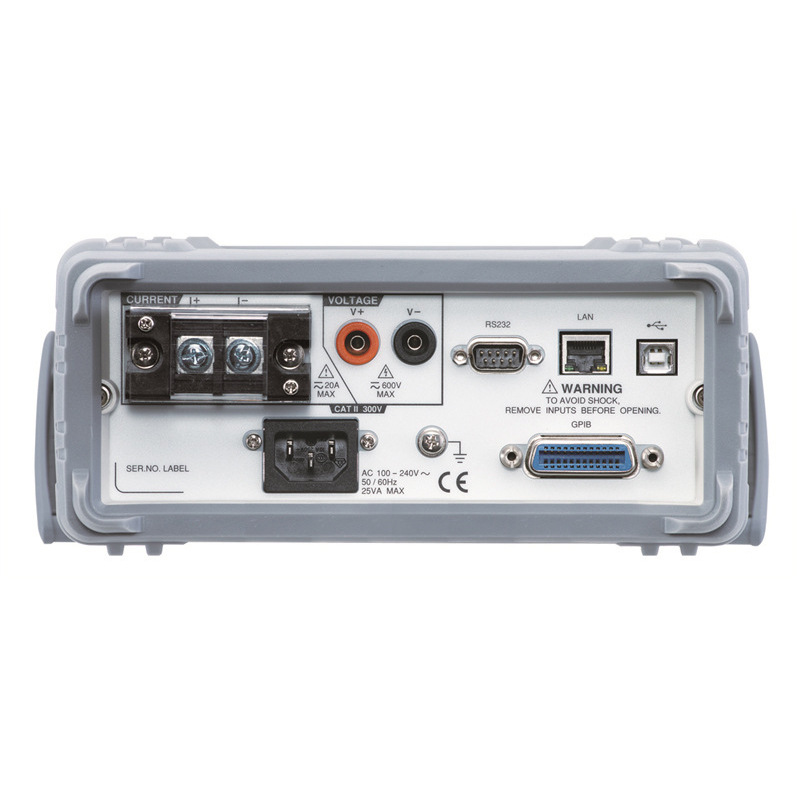

该产品采用4” TFT LCD显示屏、5位数测量显示、提供19种功率测量上相关参数、积分测量功能，并具有高的电压/电流/功率测量能力、前/后面板输入端子、丰富的通讯接口…等，来协助用户达成清晰、便捷、准确的功率测量。
GPM-8213提供多达19种功率测量上的相关参数，包括电压(Vrms/ V+pk / V-pk)、电流(Irms/ I+pk / I-pk)、频率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、视在功率(VA)、无效功率(VAR)、功率因子(PF)、相位角(DEG)外，还可以量测总谐波失真率(THDV/ THDI)，以及高的电压/电流/功率测量能力(±0.1%读值±0.1%檔位)；并且妥善的利用了TFT LCD显示屏的优势，除可使用简单模式呈现与传统功率计相同的四个测量参数外，甚至还具有多可显示8种测量参数(2个主要测量+6个监控测量)的模式，不只满足了制程测试上度及清晰易读的需要、同时也能符合研发设计和质量验证上多样性的测量应用需求。
1、4” TFT LCD显示屏 2、两种数值显示模式 3、标准画面 : 显示2个主测项+6个小测项 4、简易画面 : 显示4个主测项的测试值 5、电压/电流测试带宽可达DC~6kHz 6、瓦特分辨率可达1uW
台湾固纬 GPM-8213 交流功率计主要技术参数
规格
规格状态
温度: 23??C±5??C
湿度: <80%RH(无冷凝)
操作状态
温度 0°C ~ 40°C,
· 30 ~ 40°C, 相对湿度 < 70%RH(无冷凝)
· >40°C, 相对湿度 < 50%RH(无冷凝)
储存状态
温度−40°C ~ 70°C
湿度 < 90%RH(无冷凝)
使用电源
AC 100-240V, 50–60Hz ; 消耗功率25VA()
尺寸及重量
270(宽) x 110(高) x 350(深) mm, 约2.9公斤
输入
项目
输入电压
600 Vrms
输入电流
20 Arms
输入阻抗(50/60 Hz)
电压
2.4MΩ
电流
5mA - 200mA
500mΩ
0.5A - 20A
5mΩ
显示电压
700 Vrms
显示电流
25 Arms
允许绝缘电压
300 V
低频滤波器
截止频率
500 Hz
显示
同步频率
45Hz ~ 6kHz
平均次数
1, 2, 4, 8, 16, 32, 64
显示项目(标准模式)
8个项目(同时)
显示项目(简易模式)
4个项目(同时)
显示位数
5
电压转换器 (PT ratio)
1 ~ 9999.999
电流转换器 (CT ratio)
量测项目
电压、电流、有效功率、视在功率、无效功率、功率因素、相位角、频率、积分电流、积分功率、正积分功率、负积分功率、积分时间、电压波形因素、电流波形因素、峰值电压、峰值电流、总谐波失真
量测显示符号
Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI
电压量测
量测档位
CF=3 :
15V, 30V, 60V, 150V, 300V, 600V
CF=6 :
7.5V, 15V, 30V, 75V, 150V, 300V
波形因素
3, 6
准确度
有效范围
檔位的1 % ~ 105 %
DC
±(0.2 % 读值 + 0.2 % 檔位)
45 Hz ≤f ≤ 66 Hz
±(0.1 % 读值 + 0.1 % 檔位)
66 Hz < f ≤ 1kHz
±(0.1 % 读值 + 0.2 % 檔位)
1 kHz < f ≤ 6kHz
± 3 % 檔位
滤波器开启
增加误差 0.3 %读值@ 45Hz to 66Hz
温度影响
5-18??C / 28-40??C
增加 ±0.03%读值 /??C
残留噪声
0.5 % 檔位
电流量测
5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A
增加误差0.3 % 读值@ 45Hz to 66Hz
增加 ±0.03% 读值 /??C
功率量测
檔位的1 % ~ 110 %
±(0.1 % 读值 + 0.3 % 檔位)
滤波器开起
增加误差 0.3 % 读值@ 45Hz to 66Hz
频率测量
量测范围
30.000Hz to 499.99Hz
滤波器关闭
30.000Hz to 9.9999kHz
电压、电流
有效输入范围
输入电压文件位的10% ~ 105%
±(0.06 % 读值)
积分测量
积分器
±(电压或电流准确度 + 0.1 % 读值)
定时器
范围
0 时 0 分 ~ 9999 时 59 分
±0.01% ±1秒
台湾固纬 GLP-1A 逻辑笔（脉冲产生器） 配件和信息
标准附件
安全指南
x 1
电源线
测试线
GTL-209 x 1
光盘
x 1 (含完整使用手册及USB驱动)
选购配备
选购01
GPIB卡
注:选购配备GBIP须于出货前工厂内安装
选购附件

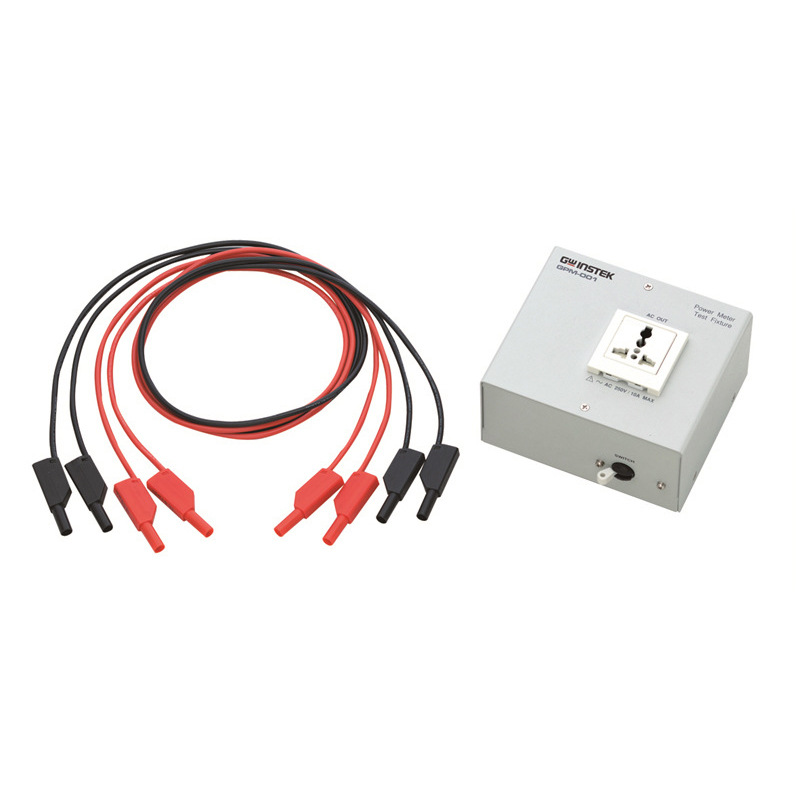

GPM-001
测试治具盒(含连接线)
GTL-232
RS-232C线, 9-pin Female to 9-pin, null modem for computer,约2000mm
GTL-246
USB线, A-B type,约1200mm
GTL-248
GPIB线,约2000mm
GTL-251
GPIB-USB-HS+ (high speed)
订购信息
GPM-8213
with GPIB 数字功率计(含RS-232C / USB device / LAN以及选购接口GPIB)
数字功率计(含RS-232C / USB device / LAN）
展会合作/友情链接：010-62681105
传真：010-62681234
台湾固纬 GPM-8213 交流功率计
固纬电子 – GPM-8213，专为单相(1P/2W)交流电源功率测量设计的数字功率计。
该产品采用4” TFT LCD显示屏、5位数测量显示、提供19种功率测量上相关参数、积分测量功能，并具有高的电压/电流/功率测量能力、前/后面板输入端子、丰富的通讯接口…等，来协助用户达成清晰、便捷、准确的功率测量。
GPM-8213提供多达19种功率测量上的相关参数，包括电压(Vrms/ V+pk / V-pk)、电流(Irms/ I+pk / I-pk)、频率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、视在功率(VA)、无效功率(VAR)、功率因子(PF)、相位角(DEG)外，还可以量测总谐波失真率(THDV/ THDI)，以及高的电压/电流/功率测量能力(±0.1%读值±0.1%檔位)；并且妥善的利用了TFT LCD显示屏的优势，除可使用简单模式呈现与传统功率计相同的四个测量参数外，甚至还具有多可显示8种测量参数(2个主要测量+6个监控测量)的模式，不只满足了制程测试上度及清晰易读的需要、同时也能符合研发设计和质量验证上多样性的测量应用需求。
1、4” TFT LCD显示屏
2、两种数值显示模式
3、标准画面 : 显示2个主测项+6个小测项
4、简易画面 : 显示4个主测项的测试值
5、电压/电流测试带宽可达DC~6kHz
6、瓦特分辨率可达1uW
台湾固纬 GPM-8213 交流功率计主要技术参数
规格
规格状态
温度: 23??C±5??C
湿度: <80%RH(无冷凝)
操作状态
温度 0°C ~ 40°C,
· 30 ~ 40°C, 相对湿度 < 70%RH(无冷凝)
· >40°C, 相对湿度 < 50%RH(无冷凝)
储存状态
温度−40°C ~ 70°C
湿度 < 90%RH(无冷凝)
使用电源
AC 100-240V, 50–60Hz ; 消耗功率25VA()
尺寸及重量
270(宽) x 110(高) x 350(深) mm, 约2.9公斤
输入
项目
规格
输入电压
600 Vrms
输入电流
20 Arms
输入阻抗(50/60 Hz)
电压
2.4MΩ
电流
5mA - 200mA
500mΩ
0.5A - 20A
5mΩ
显示电压
700 Vrms
显示电流
25 Arms
允许绝缘电压
300 V
低频滤波器
截止频率
500 Hz
显示
同步频率
45Hz ~ 6kHz
平均次数
1, 2, 4, 8, 16, 32, 64
显示项目(标准模式)
8个项目(同时)
显示项目(简易模式)
4个项目(同时)
显示位数
5
电压转换器 (PT ratio)
1 ~ 9999.999
电流转换器 (CT ratio)
1 ~ 9999.999
量测项目
电压、电流、有效功率、视在功率、无效功率、功率因素、相位角、频率、积分电流、积分功率、正积分功率、负积分功率、积分时间、电压波形因素、电流波形因素、峰值电压、峰值电流、总谐波失真
量测显示符号
Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI
电压量测
量测档位
CF=3 :
15V, 30V, 60V, 150V, 300V, 600V
CF=6 :
7.5V, 15V, 30V, 75V, 150V, 300V
波形因素
3, 6
准确度
有效范围
檔位的1 % ~ 105 %
DC
±(0.2 % 读值 + 0.2 % 檔位)
45 Hz ≤f ≤ 66 Hz
±(0.1 % 读值 + 0.1 % 檔位)
66 Hz < f ≤ 1kHz
±(0.1 % 读值 + 0.2 % 檔位)
1 kHz < f ≤ 6kHz
± 3 % 檔位
滤波器开启
增加误差 0.3 %读值@ 45Hz to 66Hz
温度影响
5-18??C / 28-40??C
增加 ±0.03%读值 /??C
残留噪声
0.5 % 檔位
电流量测
量测档位
CF=3 :
5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
CF=6 :
2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A
波形因素
3, 6
准确度
有效范围
檔位的1 % ~ 105 %
DC
±(0.2 % 读值 + 0.2 % 檔位)
45 Hz ≤f ≤ 66 Hz
±(0.1 % 读值 + 0.1 % 檔位)
66 Hz < f ≤ 1kHz
±(0.1 % 读值 + 0.2 % 檔位)
1 kHz < f ≤ 6kHz
± 3 % 檔位
滤波器开启
增加误差0.3 % 读值@ 45Hz to 66Hz
温度影响
5-18??C / 28-40??C
增加 ±0.03% 读值 /??C
残留噪声
0.5 % 檔位
功率量测
准确度
有效范围
檔位的1 % ~ 110 %
DC
±(0.2 % 读值 + 0.2 % 檔位)
45 Hz ≤f ≤ 66 Hz
±(0.1 % 读值 + 0.1 % 檔位)
66 Hz < f ≤ 1kHz
±(0.1 % 读值 + 0.3 % 檔位)
1 kHz < f ≤ 6kHz
± 3 % 檔位
滤波器开起
增加误差 0.3 % 读值@ 45Hz to 66Hz
温度影响
5-18??C / 28-40??C
增加 ±0.03% 读值 /??C
频率测量
量测范围
滤波器开启
30.000Hz to 499.99Hz
滤波器关闭
30.000Hz to 9.9999kHz
量测项目
电压、电流
有效输入范围
输入电压文件位的10% ~ 105%
准确度
±(0.06 % 读值)
积分测量
积分器
准确度
±(电压或电流准确度 + 0.1 % 读值)
定时器
范围
0 时 0 分 ~ 9999 时 59 分
准确度
±0.01% ±1秒
台湾固纬 GLP-1A 逻辑笔（脉冲产生器） 配件和信息
标准附件
安全指南
x 1
电源线
x 1
测试线
GTL-209 x 1
光盘
x 1 (含完整使用手册及USB驱动)
选购配备
选购01
GPIB卡
注:选购配备GBIP须于出货前工厂内安装
选购附件
GPM-001
测试治具盒(含连接线)
GTL-232
RS-232C线, 9-pin Female to 9-pin, null modem for computer,约2000mm
GTL-246
USB线, A-B type,约1200mm
GTL-248
GPIB线,约2000mm
GTL-251
GPIB-USB-HS+ (high speed)
订购信息
GPM-8213
with GPIB 数字功率计(含RS-232C / USB device / LAN以及选购接口GPIB)
GPM-8213
数字功率计(含RS-232C / USB device / LAN）
