价格：￥11,800.00次
更新时间： 2024-03-19 13:49:50
型号： MDO-2102AG/MDO-2202...
厂商：台湾固纬
货期：14天
购买数量： - + (库存6件)

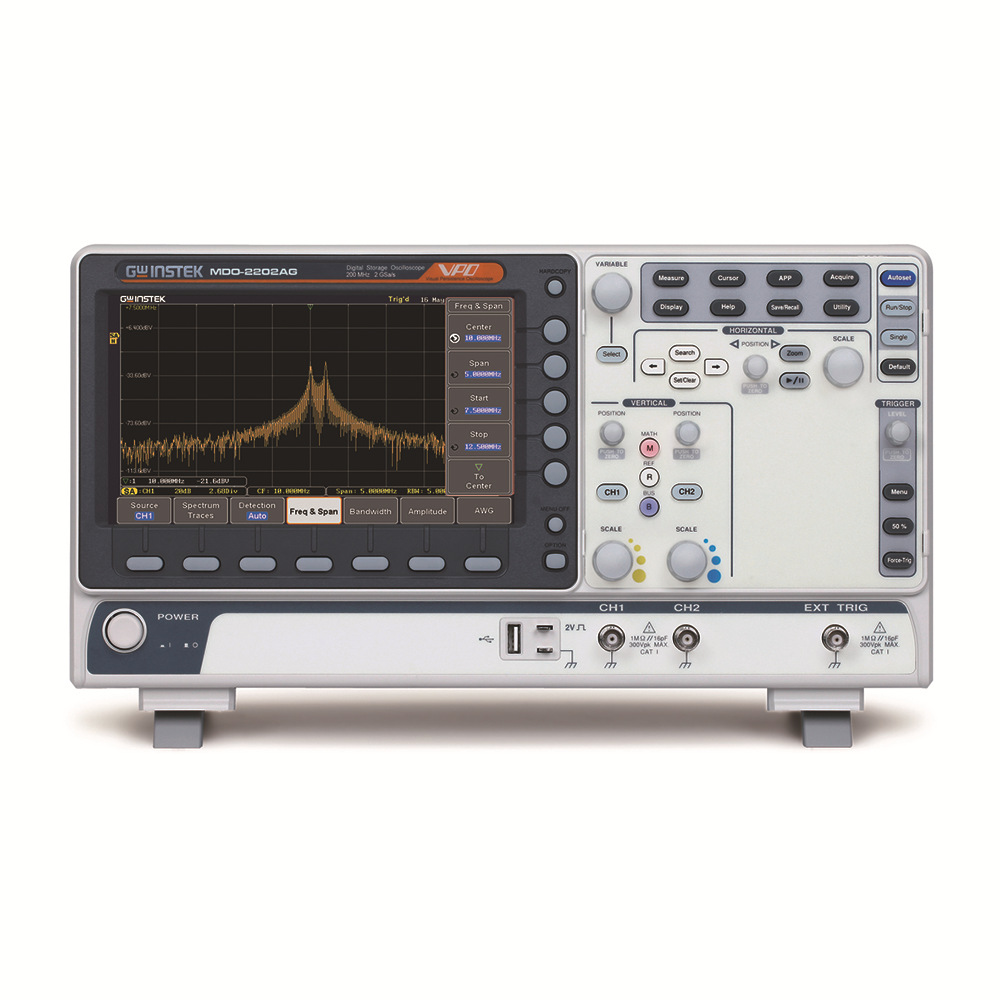

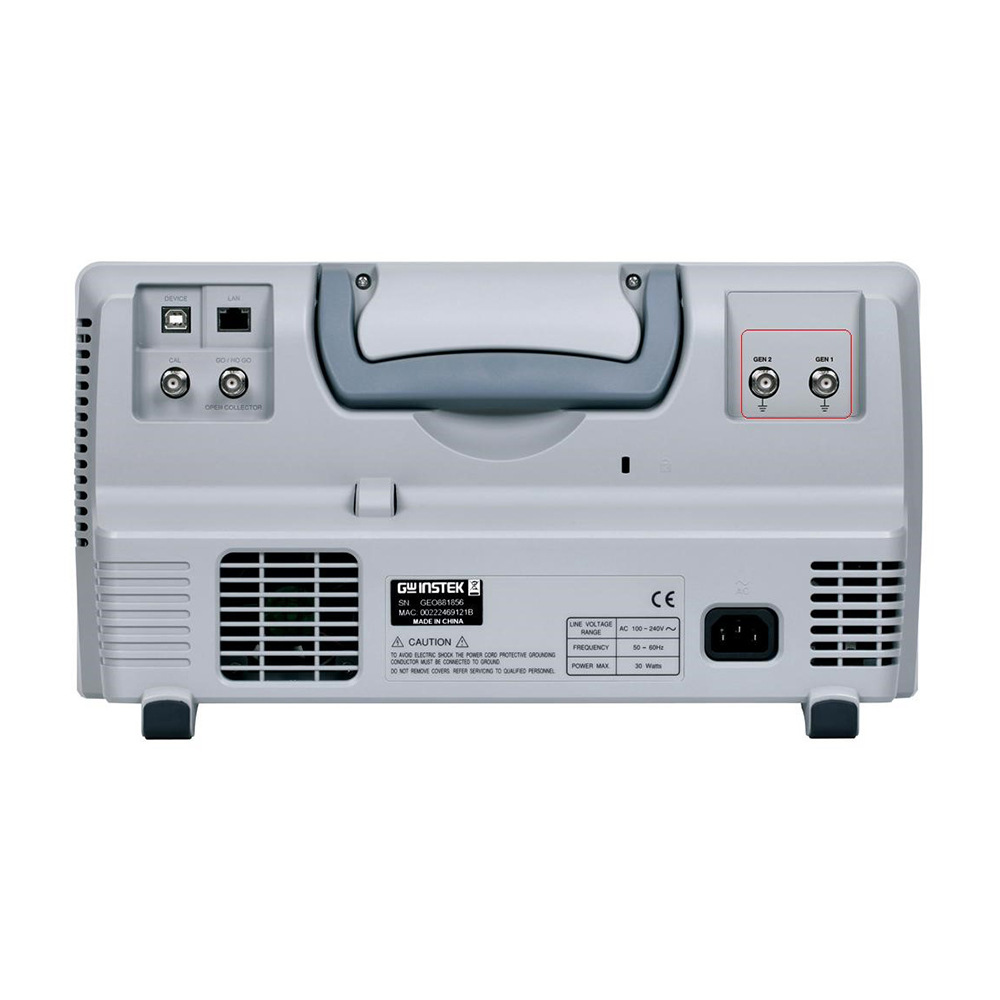

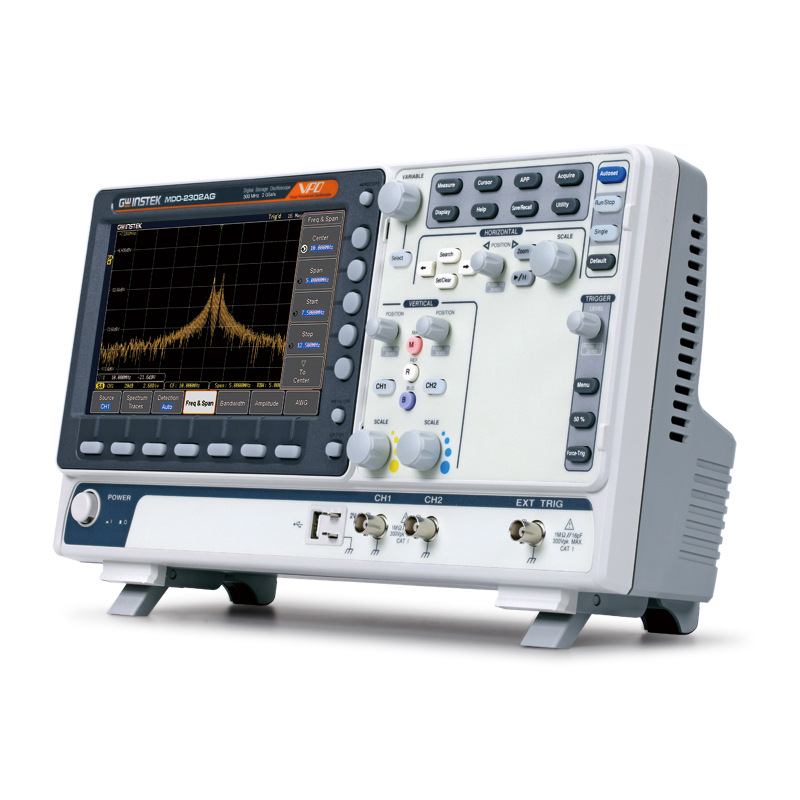

台湾固纬 MDO-2102AG/MDO-2202AG/MDO-2302AG数字示波器 2通道示波器
MDO-2000AG系列是一款多功能混合域数字示波器。全机种带宽范围包括300MHz，200MHz和100MHz。实时采样率2GSa / s，储存深度20M /每通道。 该系列包括MDO-2000A和MDO-2000AG两个机种，全系标配1GHz频谱分析仪的功能。重要的是，MDO-2000AG具有一个双信道25MHz任意波信号发生器，并提供频率响应分析（FRA）功能。新一代MDO-2000A系列为用户提供了更好的取样率和储存深度，从而获得更真实的信号完整性，并且更高的带宽选择可以满足更高频率的测量要求。
MDO-2102AG/MDO-2202AG/MDO-2302AG 产品特点
MDO-2102AG/MDO-2202AG/MDO-2302AG 主要技术参数
型号
MDO-2102A
MDO-2202A
MDO-2302A
MDO-2102AG
MDO-2202AG
MDO-2302AG
通道
2ch+Ext
带宽(-3dB)
DC~100MHz
DC~200MHz
DC~300MHz
上升时间
3.5ns
1.75ns
1.17ns
带宽限制
20MHz
20M/100MHz
20M/100MHz/200MHz
垂直灵敏度
分辨率
8 bit
1mV~10V/div
输入耦合
AC, DC, GND
输入阻抗
约1MΩ// 16pF
DC增益精度
±(3%)when 2mV/div or greater is selected
±(5%)when 1mV/div is selected;
极性
Normal & Invert
输入电压
300Vrms, CAT I
水平
时基范围
1ns/div ~ 100s/div (1-2-5 increments)
ROLL: 100ms/div ~ 100s/div
预触发
10 div
后触发
2,000,000 div
时基精度
±50 ppm over any ≥ 1 ms时间间隔
实时采样率
2GSa/s
记录长度
每通道20M pts
采集模式
正常,平均,峰值检测,单次
峰值侦测
2ns (典型值)
平均值
从2到256可选
显示
TFT LCD 类型
8" TFT LCD WVGA 彩色显示
显示分辨率
800 水平× 480垂直像素(WVGA)
插值
Sin(x)/x
波形显示
点，向量，可调余辉（16ms?9?14s），无限余辉
波形更新率
600,000次/秒（分段模式），120,000次/秒（正常模式）
显示刻度
8 x 10 div
显示模式
YT ;XY
接口
USB 端口
USB 2.0 高速主机端口X1, USB 2.0高速设备端口X1
以太网(LAN)端口
RJ-45 连接器, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC
5V Max/10mA TTL 集电极开路输出
Kensington Style Lock
后面板安全插槽连接到standard Kensington-style lock.
其他功能
多国语言菜单
可用
操作环境
温度: 0°C to 50°C.在低于40°C时相对湿度≤ 80%;在41°C ~ 50°C时≤ 45%
在线帮助
Available
时钟
Time and Date ,Provide the Date/Time for saved data
尺寸
384mm * 208mm * 127.3mm
重量
3kg
MDO-2102AG/MDO-2202AG/MDO-2302AG 订购信息
MDO-2102A 100MHz 2通道多功能混合域数字示波器（含频谱分析仪功能）
MDO-2202A 200MHz 2通道多功能混合域数字示波器（含频谱分析仪功能）
MDO-2302A 300MHz 2通道多功能混合域数字示波器（含频谱分析仪功能）
MDO-2102AG 100MHz 2通道多功能混合域数字示波器（含频谱分析仪功能，双通道任意波信号发生器，频率响应分析功能FRA）
MDO-2202AG 200MHz 2通道多功能混合域数字示波器（含频谱分析仪功能，双通道任意波信号发生器，频率响应分析功能FRA）
MDO-2302AG 300MHz 2通道多功能混合域数字示波器（含频谱分析仪功能，双通道任意波信号发生器，频率响应分析功能FRA）
MDO-2102AG/MDO-2202AG/MDO-2302AG 标准附件：
电源线 x1
CD x1 (附有快速操作指南，用户手册、程控手册)
无源电压探棒 x2
GTL-110 信号源测试线(BNC-BNC）x2（仅MDO-2000AG机种配置）
