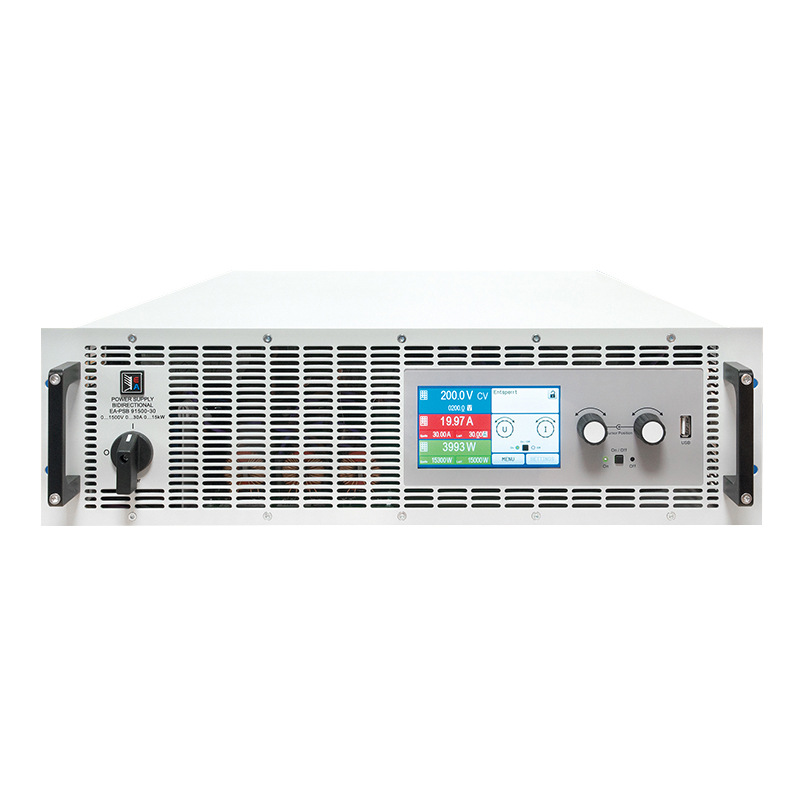

德国EA PSB 9000双向可编程直流电源PSB 9080-120 3U双向直流电源
这款微处理器控制的双向电源EA-PSB 9000 3U系列，融合了两个设备，一台电源（源）与一台能量回馈式负载（汇）。基于这两个设备的特征，产品也具有标准的两象限功能。其内部的电子负载通过给直流端子上的必要电容放电来实现高电压动态。如果连接的是电源，本产品是具有能量回馈功能的全电子负载，比如像EA-ELR 9000。
PSB 9080-120 3U 产品特点
PSB 9080-120 3U 产品功能
交流供电
有型号都采用主动式功率因数，专为典型的380 V与480 V AC两相或三相交流电而设计。作为负载运行时，本产品会转化损耗的直流电能量，并将其返回到本地电网。这有助于节省大量的用电成本。
自动调整的功率级
本系列有型号的双向功率都可灵活调整。可在较低电流时输出较高电压，或在低电压时输出较高电流，但总是维持在额定功率范围内。因此仅用一台产品就能覆盖广泛的应用。

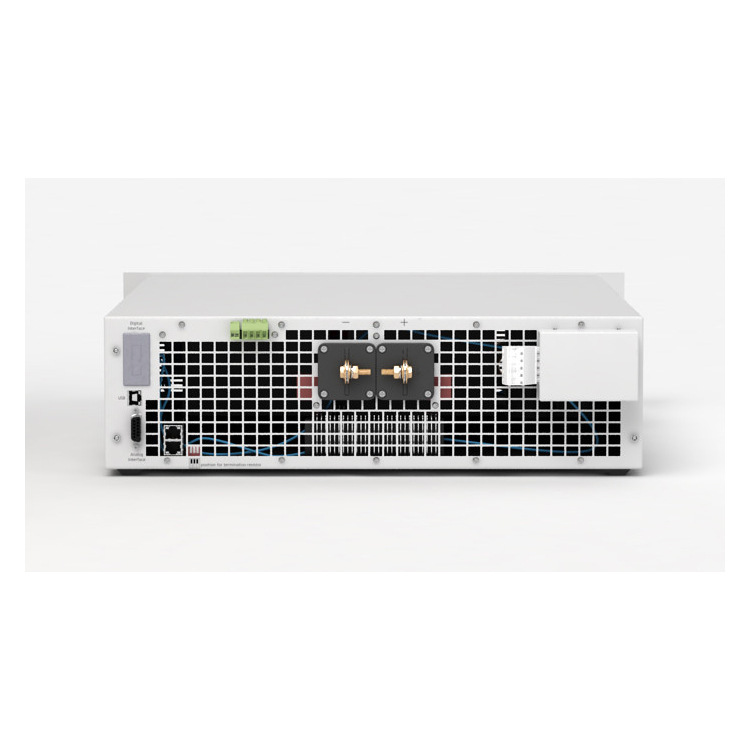

直流输出
本系列有0...60 V和0...1500 V电压，0...20 A和0... 360 A电流，0...5 kW,0..10 kW或0...15 kW输出功率的不同型号。输出端位于产品后板上。
汇-源操作
本系列的另外一个重要特征是将称为汇电子负载，跟称为源的电源集成在一个产品上。意思是，它不仅可以当汇操作，也可当源运行。两种操作模式间的切换没有任何终端，也没有时间延迟。这也称为两象限操作。
实际的操作模式会显示于显示器上。

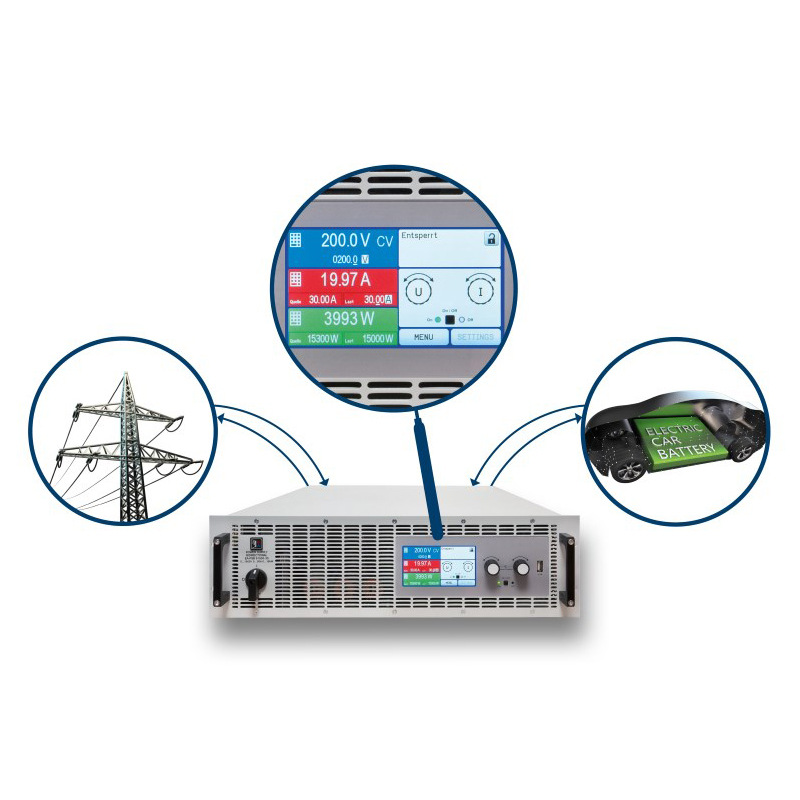

能量返回
本负载主要的特点是，当与电网连接时，其AC输入端，也可用作带载操作期间供直流电量返回时的输出端，且转换效率高达95%。这种能量转换方式有助于降低用电成本，且避免使用昂贵的制冷系统，因为普通电子负载使用过程中会将直流输入电量转化成热量，从而需要制冷系统进行冷却。原理示意图如下：
多语言控制面板
函数发生器
本系列有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上。发生器可通过前板的触摸屏设置，或经某一数字接口远程配置。
预设函数会为用户提供有必须的参数，如Y偏差值，时间/频率或幅度，整套配置完成。
主-从操作
有产品标配有一个数字式主-从总线。通过它可并它具有一模拟输入脚，接上0 V...10 V或0 V...5 V电压，可设置0...的输出电压、电流、功率与内阻。要监控输出电压与电流，可给模拟输出脚接上0 V...10 V或0 V...5 V电压来完成。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。
内置模拟接口
产品后板上装有一隔离模拟接口端子。它具有一模拟输入脚，接上0 V...10 V或0 V...5 V电压，可设置0...的输出电压、电流、功率与内阻。要监控输出电压与电流，可给模拟输出脚接上0 V...10 V或0 V...5 V电压来完成。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。
控制软件
本产品还配有适合Windows系统下操作的控制软件，可以远程控制多台同型号产品，甚至不同型号产品。它有一个清晰的主界面，显示有设定值与实际值，SCPI与ModBus RTU指令的直接输入模式，固件升级特性，以及被称为“排序”的半自动化控制表格。
PSB 9080-120 3U 主要技术参数
技术参数
Series PSB 9000 3U /系列
交流输入
-电压
342...528 V, 2ph/3ph
-频率
45...66 Hz
-功率因数
>0.99
直流：电压
-度
<额定值的0.1% / <0.1% of rated value
- 0-的负载调整率
<额定值的0.05% / <0.05% of rated value
- ±10% ?6?2U线性调整率
AC
<额定值的0.02% / <0.02% of rated value
-带载10-调整需时
<2 ms
-带载10-90%斜率(源)
/Max. 30 ms
-过压保护
可调，0...110% UNenn/ Adjustable, 0...110% UNom
直流：电流
<额定值的0.2% / <0.2% of rated value
- 1-ΔUDC的负载调整率
<额定值的0.15% / <0.15% of rated value
-带载10-90%斜率(汇)
<50 μs
直流：功率
<额定值的1% / <1% of rated value
直流：阻值
≤阻值的1% +额定电流的0,3%
≤1% of max. resistance + 0.3% of nominal current
保护功能
OT,OVP, OPP, OCP, PF(2
隔离耐压
-直流输出对外壳(PE)
型号不同而不同，具体见型号规格表/ Depending on model, see tables
污染等级
2
保护等级
1
显示器与面板
带触摸屏的图形显示器/ Graphics display with touch panel
数字接口
-内置
1x通讯用B类USB端口/ 1x USB type B for communication
1x GPIB (3W选项功能时可选)/ 1x GPIB (optional with option 3W)
-插槽
1x可拆卸内置模块（不包括带3W选项功能的型号）/ 1x for retrofittable plug-in modules (not with option 3W)
模拟接口
内置15-针D-Sub母插，电隔离/
Built-in, 15-pole D-Sub (female), galvanically isolated
-信号范围
0...5 V或0...10 V (可切换) / 0...5 V or 0...10 V (switchable)
-输入脚
U,I, P, R,远程开-关，直流输出开-关，内阻模式开-关/ U, I, P, R, Remote on-off, DC output on-off, resistance mode on-off
-输出脚
U / I,过压，报警，参考电压/
U / I, Overvoltage, alarms, reference voltage
- U / I / P / R度
0...10 V: <0.2%
0...5 V: <0.4%
并联操作
可实现，通过真实主-从操作，可连接多达36台产品/ Yes, with master-slave, up to 36 units
安规标准
EN 61010-1:2011-07, EN 61000-6-2:2016-05, EN 61000-6-3:2011-09
制冷方式
温控风扇（可选：水冷）/ Temperature controlled fans (optional: water)
工作温度
0...50 °C
储存温度
-20...70 °C
湿度
<80%,无凝露/ non-condensing
工作高度
<2000 m
尺寸(宽高 深)(1
19“ 3 HE / 3U 670 mm
PSB 9080-120 3U 各功率段选型表
PSB 9060-120 3U
PSB 9080-120 3U
PSB 9200-70 3U
PSB 9360-40 3U
额定电压与范围
0...60 V
0...80 V
0...200 V
0...360 V
- 纹波 (供电源) (1
<200 mVPP / <16 mVRMS
<300 mVPP / <40 mVRMS
<320 mVPP / <55 mVRMS
- 直流负极 <-> PE
±400 V DC
- 直流正极 <-> PE
±600 V DC
额定电流与范围
0...120 A
0...70 A
0...40 A
额定功率与范围
0...5000 W
效率
~95%
重量 (2
~18 kg
~18 kg>
订购编号 (3
30000319
30000301
30000302
30000303
PSB 9500-30 3U
PSB 9750-20 3U
PSB 9060-240 3U
PSB 9080-240 3U
0...500 V
0...750 V
<350 mVPP / <70 mVRMS
<800 mVPP / <200 mVRMS
<320 mVPP / <25 mVRMS
±1500 V DC
±1800 V DC
0...30 A
0...20 A
0...240 A
0...10000 W
~25 kg
30000304
30000305
30000320
30000306
PSB 9200-140 3U
PSB 9360-80 3U
PSB 9500-60 3U
PSB 9750-40 3U
0...140 A
0...80 A
0...60 A
30000307
30000308
30000309
30000310
PSB 9060-360 3U
PSB 9080-360 3U
PSB 9200-210 3U
PSB 9360-120 3U
0...360 A
0...210 A
0...15000 W
~32 kg
30000321
30000312
30000313
30000314
PSB 9500-90 3U
PSB 9750-60 3U
PSB 91000-40 3U
PSB 91500-30 3U
0...1000 V
0...1500 V
<1600 mVPP / <300 mVRMS
<2400 mVPP / <400 mVRMS
±1000 V DC
0...90 A
30000315
30000316
30000317
30000318
展会合作/友情链接：010-62681105
传真：010-62681234
德国EA PSB 9000双向可编程直流电源PSB 9080-120 3U双向直流电源
这款微处理器控制的双向电源EA-PSB 9000 3U系列，融合了两个设备，一台电源（源）与一台能量回馈式负载（汇）。基于这两个设备的特征，产品也具有标准的两象限功能。其内部的电子负载通过给直流端子上的必要电容放电来实现高电压动态。如果连接的是电源，本产品是具有能量回馈功能的全电子负载，比如像EA-ELR 9000。
PSB 9080-120 3U 产品特点
PSB 9080-120 3U 产品功能
交流供电
有型号都采用主动式功率因数，专为典型的380 V与480 V AC两相或三相交流电而设计。作为负载运行时，本产品会转化损耗的直流电能量，并将其返回到本地电网。这有助于节省大量的用电成本。
自动调整的功率级
本系列有型号的双向功率都可灵活调整。可在较低电流时输出较高电压，或在低电压时输出较高电流，但总是维持在额定功率范围内。因此仅用一台产品就能覆盖广泛的应用。
直流输出
本系列有0...60 V和0...1500 V电压，0...20 A和0... 360 A电流，0...5 kW,0..10 kW或0...15 kW输出功率的不同型号。输出端位于产品后板上。
汇-源操作
本系列的另外一个重要特征是将称为汇电子负载，跟称为源的电源集成在一个产品上。意思是，它不仅可以当汇操作，也可当源运行。两种操作模式间的切换没有任何终端，也没有时间延迟。这也称为两象限操作。
实际的操作模式会显示于显示器上。
能量返回
本负载主要的特点是，当与电网连接时，其AC输入端，也可用作带载操作期间供直流电量返回时的输出端，且转换效率高达95%。这种能量转换方式有助于降低用电成本，且避免使用昂贵的制冷系统，因为普通电子负载使用过程中会将直流输入电量转化成热量，从而需要制冷系统进行冷却。原理示意图如下：
多语言控制面板
函数发生器
本系列有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上。发生器可通过前板的触摸屏设置，或经某一数字接口远程配置。
预设函数会为用户提供有必须的参数，如Y偏差值，时间/频率或幅度，整套配置完成。
主-从操作
有产品标配有一个数字式主-从总线。通过它可并它具有一模拟输入脚，接上0 V...10 V或0 V...5 V电压，可设置0...的输出电压、电流、功率与内阻。要监控输出电压与电流，可给模拟输出脚接上0 V...10 V或0 V...5 V电压来完成。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。
内置模拟接口
产品后板上装有一隔离模拟接口端子。它具有一模拟输入脚，接上0 V...10 V或0 V...5 V电压，可设置0...的输出电压、电流、功率与内阻。要监控输出电压与电流，可给模拟输出脚接上0 V...10 V或0 V...5 V电压来完成。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。
控制软件
本产品还配有适合Windows系统下操作的控制软件，可以远程控制多台同型号产品，甚至不同型号产品。它有一个清晰的主界面，显示有设定值与实际值，SCPI与ModBus RTU指令的直接输入模式，固件升级特性，以及被称为“排序”的半自动化控制表格。
PSB 9080-120 3U 主要技术参数
技术参数
Series PSB 9000 3U /系列
交流输入
-电压
342...528 V, 2ph/3ph
-频率
45...66 Hz
-功率因数
>0.99
直流：电压
-度
<额定值的0.1% / <0.1% of rated value
- 0-的负载调整率
<额定值的0.05% / <0.05% of rated value
- ±10% ?6?2U线性调整率
AC
<额定值的0.02% / <0.02% of rated value
-带载10-调整需时
<2 ms
-带载10-90%斜率(源)
/Max. 30 ms
-过压保护
可调，0...110% UNenn/ Adjustable, 0...110% UNom
直流：电流
-度
<额定值的0.2% / <0.2% of rated value
- 1-ΔUDC的负载调整率
<额定值的0.15% / <0.15% of rated value
-带载10-90%斜率(汇)
<50 μs
直流：功率
-度
<额定值的1% / <1% of rated value
直流：阻值
-度
≤阻值的1% +额定电流的0,3%
≤1% of max. resistance + 0.3% of nominal current
保护功能
OT,OVP, OPP, OCP, PF(2
隔离耐压
-直流输出对外壳(PE)
型号不同而不同，具体见型号规格表/ Depending on model, see tables
污染等级
2
保护等级
1
显示器与面板
带触摸屏的图形显示器/ Graphics display with touch panel
数字接口
-内置
1x通讯用B类USB端口/ 1x USB type B for communication
1x GPIB (3W选项功能时可选)/ 1x GPIB (optional with option 3W)
-插槽
1x可拆卸内置模块（不包括带3W选项功能的型号）/ 1x for retrofittable plug-in modules (not with option 3W)
模拟接口
内置15-针D-Sub母插，电隔离/
Built-in, 15-pole D-Sub (female), galvanically isolated
-信号范围
0...5 V或0...10 V (可切换) / 0...5 V or 0...10 V (switchable)
-输入脚
U,I, P, R,远程开-关，直流输出开-关，内阻模式开-关/ U, I, P, R, Remote on-off, DC output on-off, resistance mode on-off
-输出脚
U / I,过压，报警，参考电压/
U / I, Overvoltage, alarms, reference voltage
- U / I / P / R度
0...10 V: <0.2%
0...5 V: <0.4%
并联操作
可实现，通过真实主-从操作，可连接多达36台产品/ Yes, with master-slave, up to 36 units
安规标准
EN 61010-1:2011-07, EN 61000-6-2:2016-05, EN 61000-6-3:2011-09
制冷方式
温控风扇（可选：水冷）/ Temperature controlled fans (optional: water)
工作温度
0...50 °C
储存温度
-20...70 °C
湿度
<80%,无凝露/ non-condensing
工作高度
<2000 m
尺寸(宽高 深)(1
19“ 3 HE / 3U 670 mm
PSB 9080-120 3U 各功率段选型表
技术参数
PSB 9060-120 3U
PSB 9080-120 3U
PSB 9200-70 3U
PSB 9360-40 3U
额定电压与范围
0...60 V
0...80 V
0...200 V
0...360 V
- 纹波 (供电源) (1
<200 mVPP / <16 mVRMS
<200 mVPP / <16 mVRMS
<300 mVPP / <40 mVRMS
<320 mVPP / <55 mVRMS
隔离耐压
- 直流负极 <-> PE
±400 V DC
±400 V DC
±400 V DC
±400 V DC
- 直流正极 <-> PE
±400 V DC
±400 V DC
±600 V DC
±600 V DC
额定电流与范围
0...120 A
0...120 A
0...70 A
0...40 A
额定功率与范围
0...5000 W
0...5000 W
0...5000 W
0...5000 W
效率
~95%
~95%
~95%
~95%
重量 (2
~18 kg
~18 kg>
~18 kg
~18 kg
订购编号 (3
30000319
30000301
30000302
30000303
技术参数
PSB 9500-30 3U
PSB 9750-20 3U
PSB 9060-240 3U
PSB 9080-240 3U
额定电压与范围
0...500 V
0...750 V
0...60 V
0...80 V
- 纹波 (供电源) (1
<350 mVPP / <70 mVRMS
<800 mVPP / <200 mVRMS
<320 mVPP / <25 mVRMS
<320 mVPP / <25 mVRMS
隔离耐压
- 直流负极 <-> PE
±1500 V DC
±1500 V DC
±400 V DC
±400 V DC
- 直流正极 <-> PE
±1800 V DC
±1800 V DC
±400 V DC
±400 V DC
额定电流与范围
0...30 A
0...20 A
0...240 A
0...240 A
额定功率与范围
0...5000 W
0...5000 W
0...10000 W
0...10000 W
效率
~95%
~95%
~95%
~95%
重量 (2
~18 kg
~18 kg
~25 kg
~25 kg
订购编号 (3
30000304
30000305
30000320
30000306
技术参数
PSB 9200-140 3U
PSB 9360-80 3U
PSB 9500-60 3U
PSB 9750-40 3U
额定电压与范围
0...200 V
0...360 V
0...500 V
0...750 V
- 纹波 (供电源) (1
<300 mVPP / <40 mVRMS
<320 mVPP / <55 mVRMS
<350 mVPP / <70 mVRMS
<800 mVPP / <200 mVRMS
隔离耐压
- 直流负极 <-> PE
±400 V DC
±400 V DC
±1500 V DC
±1500 V DC
- 直流正极 <-> PE
±600 V DC
±600 V DC
±1800 V DC
±1800 V DC
额定电流与范围
0...140 A
0...80 A
0...60 A
0...40 A
额定功率与范围
0...10000 W
0...10000 W
0...10000 W
0...10000 W
效率
~95%
~95%
~95%
~95%
重量 (2
~25 kg
~25 kg
~25 kg
~25 kg
订购编号 (3
30000307
30000308
30000309
30000310
技术参数
PSB 9060-360 3U
PSB 9080-360 3U
PSB 9200-210 3U
PSB 9360-120 3U
额定电压与范围
0...60 V
0...80 V
0...200 V
0...360 V
- 纹波 (供电源) (1
<320 mVPP / <25 mVRMS
<320 mVPP / <25 mVRMS
<300 mVPP / <40 mVRMS
<320 mVPP / <55 mVRMS
隔离耐压
- 直流负极 <-> PE
±400 V DC
±400 V DC
±400 V DC
±400 V DC
- 直流正极 <-> PE
±400 V DC
±400 V DC
±600 V DC
±600 V DC
额定电流与范围
0...360 A
0...360 A
0...210 A
0...120 A
额定功率与范围
0...15000 W
0...15000 W
0...15000 W
0...15000 W
效率
~95%
~95%
~95%
~95%
重量 (2
~32 kg
~32 kg
~32 kg
~32 kg
订购编号 (3
30000321
30000312
30000313
30000314
技术参数
PSB 9500-90 3U
PSB 9750-60 3U
PSB 91000-40 3U
PSB 91500-30 3U
额定电压与范围
0...500 V
0...750 V
0...1000 V
0...1500 V
- 纹波 (供电源) (1
<350 mVPP / <70 mVRMS
<800 mVPP / <200 mVRMS
<1600 mVPP / <300 mVRMS
<2400 mVPP / <400 mVRMS
隔离耐压
- 直流负极 <-> PE
±1500 V DC
±1500 V DC
±1500 V DC
±1000 V DC
- 直流正极 <-> PE
±1800 V DC
±1800 V DC
±1800 V DC
±1800 V DC
额定电流与范围
0...90 A
0...60 A
0...40 A
0...30 A
额定功率与范围
0...15000 W
0...15000 W
0...15000 W
0...15000 W
效率
~95%
~95%
~95%
~95%
重量 (2
~32 kg
~32 kg
~32 kg
~32 kg
订购编号 (3
30000315
30000316
30000317
30000318
