价格：￥28,500.00次
更新时间： 2024-03-18 16:12:52
型号：DSOX3014T
厂商：是德科技
货期：14天
购买数量： - + (库存11件)

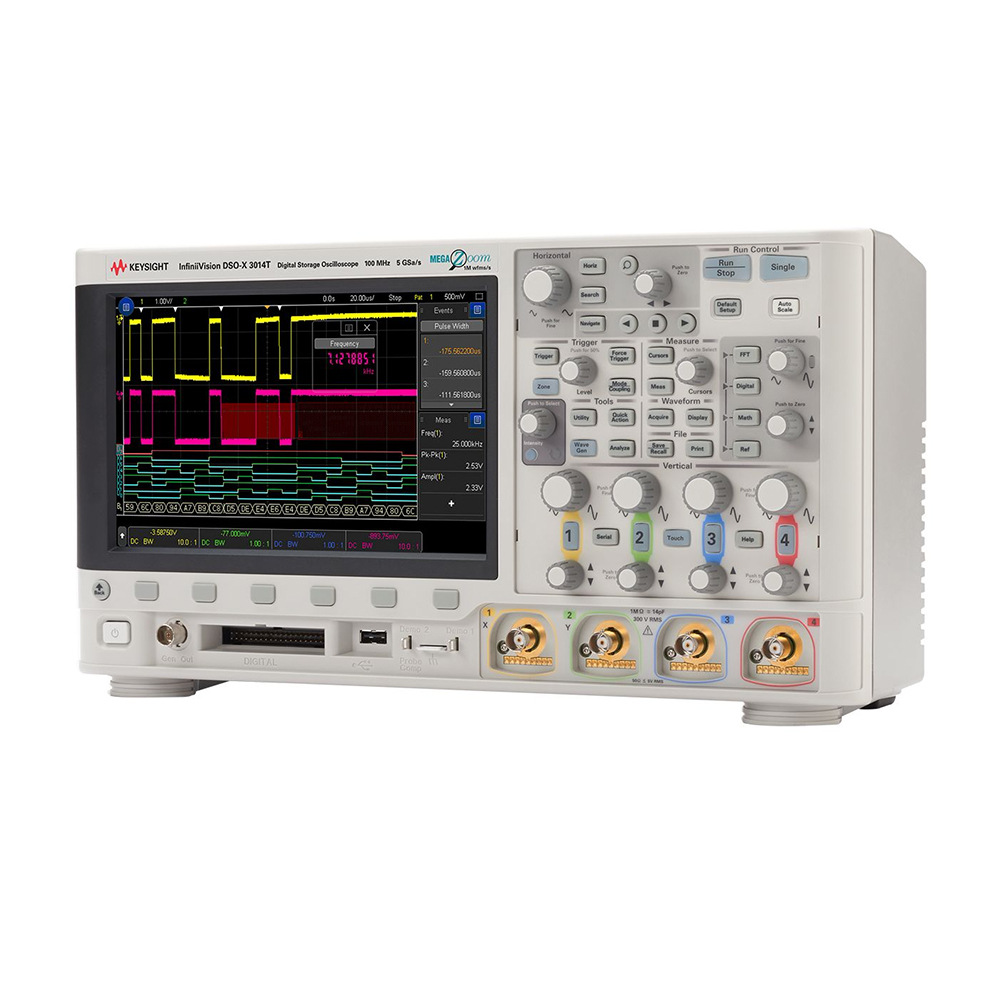

是德科技DSOX3014T 数字示波器 100 MHz，4 个模拟通道
DSOX3014T 简要介绍
简洁的触控操作、揭示偶发异常、轻松解决问题
InfiniiVision 3000A X系列示波器将重新定义示波器。它能查看详细的信号细节，比任何其他示波器提供更多更的功能，更有效地保护您的投资。它同时也是惠普、安捷伦以及是德科技的示波器系列中的一款。如今，3000T X系列将延续传统，再创新高。
3000T X系列在3000A系列的创新性能的基础上，新增了电容式触摸屏、触摸式用户界面以及区域触摸触发技术。有这些增强特性结合业界先的毫不妥协的波形捕获率100万个波形/秒，可确保您能够查看完整的信号细节，并能发现任何潜在的问题。新的分析功能将会帮助您快速解决棘手的问题。
3000T X系列重新定义了通用示波器的使用体验，为您提供需要的全部性能和功能，以使您能够更迅速地进行测量分析。
DSOX3014T 产品特点
DSOX3014T 主要技术指标
型号
DSOX3014T
带宽
100 MHz
带宽升级
提供
通道数
4
存储器深度
4 Mpts
采样率
5 GSa/s
显示屏尺寸
8.5英寸的电容触控
波形更新速率
1,000,000 wfms/s
ADC位数
8位
内置仪器（可选）
特定触发
区域触摸触发
协议触发和解码
可选
操作系统
嵌入式
实时
是
标配接口
后面板上有1个USB 2.0高速设备端口。支持USBTMC协议。
两个USB 2.0高速主机端口,前面板和后面板
支持存储设备、打印机和键盘
保修与校准
三年保修(无序列号的附件提供90天保修,例如无源探头)
校准证书, 3年校准周期
标准配置
N2843A无源探头500 MHz 10:1衰减每通道1支
N2756A 16数字通道MSO电缆 1根
外形尺寸
381 mm (15英寸)宽x 204 mm (8英寸)高x 142 mm (5.6英寸)深
重量
净重: 4.0千克(9.0磅),装运: 4.2千克(9.2磅)
DSOX3014T 产品细节
DSOX3014T 订购信息
第1步选择带宽和通道数
3000 X系列技术指标概述
3012T
3014T
3022T
3024T
3032T
3034T
3052T
3054T
3102T
3104T
带宽(–3 dB)
200 MHz
350 MHz
500 MHz
1 GHz
计算得出的上升时间（10-90%）
≤ 3.5 ns
≤ 1.75 ns
≤ 1 ns
≤ 700 ps
≤ 450 ps
输入通道数
DSOX
2
MSOX
2 + 16
4 + 16
1.例如,如果您选择1 GHz, 4+16通道,可选的示波器型号为MSOX3104T。
第 2 步
根据综合的功能和测量应用软件来定制示波器，节省时间和成本下表列出的是售后升级型号(插入数值是工厂安装的选件编号)
说明
示波器特性
MSO升级
DSOXT3MSO
串行协议
嵌入式串行触发和分析(I2C、SPI)
DSOX3EMBD (-LSS)
计算机串行触发和分析(RS232/UART)
DSOX3COMP (-232)
传感器触发和分析(SENT)
DSOXT3SENSOR (-SEN)
汽车串行触发和分析(CAN/CAN-FD/CAN-dbc/LIN)
DSOXT3AUTO (-AMS)
FlexRay串行触发和分析
DSOX3FLEX (-FLX)
音频串行触发和分析(I2S)
DSOX3AUDIO (-SND)
MIL-STD 1553和ARINC 429串行触发和分析
DSOX3AERO (-AER)
测量应用软件
WaveGen 20 MHz任意波形/函数发生器
DSOX3WAVEGEN (-001)
集成的数字电压表和8位计数器
DSOXT3DVMCTR (-DVM)
功率分析应用软件
DSOX3PWR (-PWR)
模板极限测试
DSOX3MASK (-LMT)
增强视频/电视应用软件套件
DSOX3VID (-VID)
高效工具
教育培训套件
DSOXEDK (-EDK)
In??niium示波器离线分析软件
N8900A
适用于数据捕获的BenchVue软件, 可免费下载
34840B
矢量信号分析软件
89601B (版本20和更高版本)
BenchLink Waveform Builder高级版和基础版软件
33503A
应用软件捆绑套件
DSOXT3APPBNDL
(包括DSOX3AERO, DSOX3AUDIO, DSOXT3AUTO, DSOX3COMP, DSOX3EMBD, DSOX3FLEX, DSOX3MASK, DSOX3PWR, DSOXT3SENSOR, DSOX3VID, DSOX-3WAVEGEN, DSOXT3DVMCTR, DSOXEDK)
第三步 选择探头
探头
N2843A
无源探头500 MHz, 10:1, 1 MΩ, 11 pF
标配(每通道配置一个探头)
N2756A
16数字通道MSO电缆
MSOX型号和DSOXT3MSO的标配
N2870A
无源探头35 MHz, 1:1, 1 MΩ
10076C
无源探头500 MHz 100:1衰减(4 kV)
N2804A
300 MHz 100:1差分探头, 4 MΩ, 4 pF, ±300 V直流+峰值交流
N2805A
200 MHz 100:1差分探头, 4 MΩ, 4 pF, ±100 V, 5米电缆
N2795A
有源单端探头1 GHz 1 pF 1 MΩ, AutoProbe接口
N2797A
高低温有源单端探头, 1.5 GHz
N2750A
In??niiMode差分探头1.5 GHz 700 fF 200 kΩ, AutoProbe接口
N2790A
差分有源探头100 MHz, ±1.4 kV, AutoProbe接口
N2791A
差分有源探头25 MHz, ±700 V
N2818A
200 MHz 10:1差分探头, AutoProbe接口
N2819A
800 MHz 10:1差分探头, AutoProbe接口
1147B
AC/DC电流探头50 MHz 15 A, AutoProbe接口
N2893A
交流/直流电流探头100 MHz 15 A, AutoProbe接口
N2820A
2通道高灵敏度电流探头, 50 uA至5 A
N2821A
1通道高灵敏度电流探头, 50 uA至5 A
N7020A
有源纹波探头2 GHz, 1:1, ± 24 V宽偏置范围, 50 Ω
第 4 步 添加附件
的附件
DSOXLAN
LAN/VGA连接模块
DSOXGPIB
GPIB连接模块
N2747A
前面板盖
N6456A
机架安装套件
N6457A
便携包和前面板盖
