价格：￥100,000.00次
更新时间： 2024-03-18 14:56:36
型号：MSOX6004A
厂商：是德科技
货期：14天
购买数量： - + (库存11件)
树立性价比新: 带宽、显示和集能
InfiniiVision 6000 X 系列示波器提供的带宽、直观的显示、多合一集成性能，采用嵌入式操作系统，
友好的用户界面，兼具轻巧便携的优势和适中的价格，是工程师的理想选择。
InfiniiVision 6000X 系列提供每秒 45 万个波形的捕获率，支持独有的硬件 InfiniiScan 区域触摸触发，显示功能得到增强，
能够帮助工程师轻松查看信号细节并隔离关注的波形。6000 X 系列采用多点触控电容触摸屏，12 英寸的尺寸。
6000X 系列 主要特性
-1 GHz 至 6 GHz，DSO 或 MSO 型号 -高达 450,000 波形/秒的更新速率可以让您查看详细的信号细节 -独有的区域触摸触发技术支持您在几秒钟内轻松隔离信号 -支持多种语言的语音控制使您不用手也能自如操作 -通过可选的集成数字通道、串行协议分析、双通道 WaveGen 和 10 位计数器+电压表，获得更多的功能 -仪器的全面可升级性可以保护您的投资，您可以随时添加这些选件和增加带宽
MSOX6004A 主要技术参数
型号
MSO-X 6004A（MSOX6004A）
半通道带宽* (-3 dB)
1 GHz
2.5 GHz
4 GHz
6 GHz
全通道带宽* (-3 dB)
计算得出的上升时间 (10-90%)
≤ 350 ps
≤ 140 ps
≤ 112.5 ps
≤ 75 ps
输入通道数
DSOX6002A
2
DSOX6004A
4
MSOX6002A
2 + 16
MSOX6004A
4 + 16
MAX采样率
20 GSa/s, 半通道; 10 GSa/s, 全通道
MAX存储深度
标配 4 Mpts, 标配分段存储器
显示屏尺寸和类型
12.1 英寸多点触控电容屏/支持手势操作
波形捕获率
> 45 万个波形/秒
1 mV/ 格时的本底噪声
, 50 Ω
115 μVrms
150 μVrms
210 μVrms
ADC 位数
8 bits
内置仪器（可选）
3 位 DVM
20 MHz 双 AWG
10 位计数器
特定触发
区域触摸触发
协议触发和解码
可选
操作系统
嵌入式
连通性与通讯接口
USB 2.0 高速主机端口
3 个 USB 2.0 高速主机端口, 前面板 2 个和后面板 1 个。支持存储设备、打印机、键盘、鼠标和 USB 麦克风
USB 2.0 高速设备端口
1 个后面板 USB 2.0 高速设备端口。兼容 USB 测试与测量级接口 (USBTMC)
LAN 端口
1 个后面板 10/100/1000 端口。LXI IPv6 扩展功能
Web 远程控制
VNC Web 界面( 在网络浏览器上输入示波器的 IP 地址, 示波器操作界面即出现在电脑屏幕上)
视频输出端口
1 个后面板VGA 输出接口。连接外部显示器或投影仪
GPIB 端口
N4865A GPIB 至 LAN 适配器( 选件)
10 MHz 参考
1 个, 后面板 BNC 连接器。
支持模式 输出和输入关闭, 输出打开 (10-MHz 输出 )、输入打开 (10-MHz 输入)
输入模式 50 Ω, 356 mVpp至 4.48 Vpp (-5 dBm 至 17 dBm), 6.32-Vpp 值 (20-dBm 值)
建议的输入信号频率: 高于±10 ppm
输出模式 50 Ω, 1.65 Vpp方波
触发输出
后面板上 BNC 连接器。支持的模式: 触发、模板、波形发生器 1 同步脉冲和波形发生器 2 同步脉冲
电源与功耗
100-120V, 50/60/400 Hz; 100-240V, 50/60 Hz ±10% 自动调节量程，200W
外形尺寸
425 mm ( 宽 ) x 288 mm ( 高 ) x 148 mm ( 深 )
重量
净重 : 6.8 千克 (15 磅 ), 发运重量 : 11.3 千克 (25 磅 )
MSO-X 6004A 标准配件
MSOX6004A 可添加附件
功能选件
DSOX6AERO
触发的 MIL-STD 1553 命令/状态字、数据字和误码条件
触发 ARINC429 标签、数据和误码条件
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6AUDIO
I2S 触发和分析
用户可选的信号调整选项
多总线解码触发和列表显示
DSOX6COMP
协议触发和硬件协议解码
支持 RS-232/422/485 和其他 UART 串行总线
DSOX6EMBD
为触发和分析 I2C 和 SPI 串行总线提供吞吐量很快的示波器解决方案
支持 I2C 串行协议
支持双线、3 线和 4 线 SPI 串行协议
DSOX6FLEX
提供 FlexRay 触发和分析功能
硬件解码功能帮助您更快地发现误码
DSOX6JITTER
抖动分析选件
提供多种抖动视图和抖动量化
DSOX6MASK
使用输入标准自动生成模板
轻松下载符合行业标准的多区域模板和设置
借助硬件模板测试技术，每秒可测试多达 280,000 个波形
DSOX6USBH
综合的高速 USB 2.0 串行总线触发和硬件解码功能
与 USB 波形有时间关联的串行解码迹线
DSOX6USBSQ
快速验证 USB 信号的模拟质量
根据 USB-IF 一致性标准验证 USB 集线器、主机和设备生成信号
DSOX6VID
根据一系列 HDTV 标准执行触发
6000 X 系列示波器标配 NTSC、PAL、PAL-M 和 SECAM 支持
DSOX6WAVEGEN2
20 MHz 内置双通道函数/任意波形发生器
使用内置波形编辑器创建定制波形
DSOX6PWR
输入线路分析
功率器件分析
调制分析
输出分析
自动偏移校正
DSOX6USBFL
综合的低速和全速 USB 2.0 串行总线触发和硬件解码功能
使用时间交叉协议列表显示双总线解码
DSOX6AUTO
汽车串行触发与分析选件
针对 CAN、CAN-dbc 和 LIN 串行总线
DSOX6APPBNDL
适用于 InfiniiVision 6000 X 系列示波器的应用软件套件
单个许可证便能激活有软件
包括 17 个应用软件
适用于 InfiniiVision 6000 X 系列示波器
DSOX6SENSOR
用于 6000 X 系列的 SENT（单边半字节传输）触发和分析
DSOX6SENSOR 为 InfiniiVision 6000 X 系列示波器提供基于硬件的 SENT 串行总线触发和解码功能
支持各种信息格式
通过时间交叉列表显示模式，支持双总线分析
DSOX6CXPI
用于 6000 X 系列的 CXPI（时钟扩展外设接口）触发和分析选件
支持根据时钟扩展外设接口（CXPI）协议进行解码和触发，包括标准帧和长帧
硬件解码支持快速捕获随机和偶发的误码
通过时间交织采样列表显示模式，支持双总线分析
DSOX6FRA
用于 InfiniiVision 6000 X 系列示波器的频率响应分析（FRA）软件
动态范围：> 80 dB（典型值）
频率范围：20 Hz 至 20 MHz
扫描或单一频率测试模式
固定测试幅度或定制幅度轮廓图
每次解码 10 至 50 个点
DSOX6NRZ
用于 6000 X 系列示波器的用户可定义的曼彻斯特（Manchester）和 NRZ 触发与解码软件
编码：曼彻斯特或 NRZ
波特率：5 kbps 至 5 Mbps
同步/起始比特：0 至 255
比特顺序：MSB 或 LSB
空闲：1.5 至 32 比特
DSOX6UPD
用于 6000 X 系列的 USB 供电（USB PD）触发和分析
支持 USB 供电（USB PD）协议解码和触发
通过时间交织采样的列表显示模式，支持双总线分析
带宽升级
DSOX6B10T254BW
6000 X 系列 4 通道示波器带宽升级：1 GHz 至 2.5 GHz
能够根据您的需求变化，将示波器带宽增加至 2.5 GHz，从而保护您的投资
仅需许可证便可立即进行升级 无需送回服务中心
带宽升级适用于 DSO 和 MSO 型号
DSOX6B10T404BW
6000 X 系列 4 通道示波器带宽升级：1 GHz 至 4 GHz
能够根据您的需求变化，将示波器带宽增加至 4 GHz，从而保护您的投资
DSOX6B10T604BW
6000 X 系列 4 通道示波器带宽升级：1 GHz 至 6 GHz
能够根据您的需求变化，将示波器带宽增加至 6 GHz，从而保护您的投资
展会合作/友情链接：010-62681105
传真：010-62681234

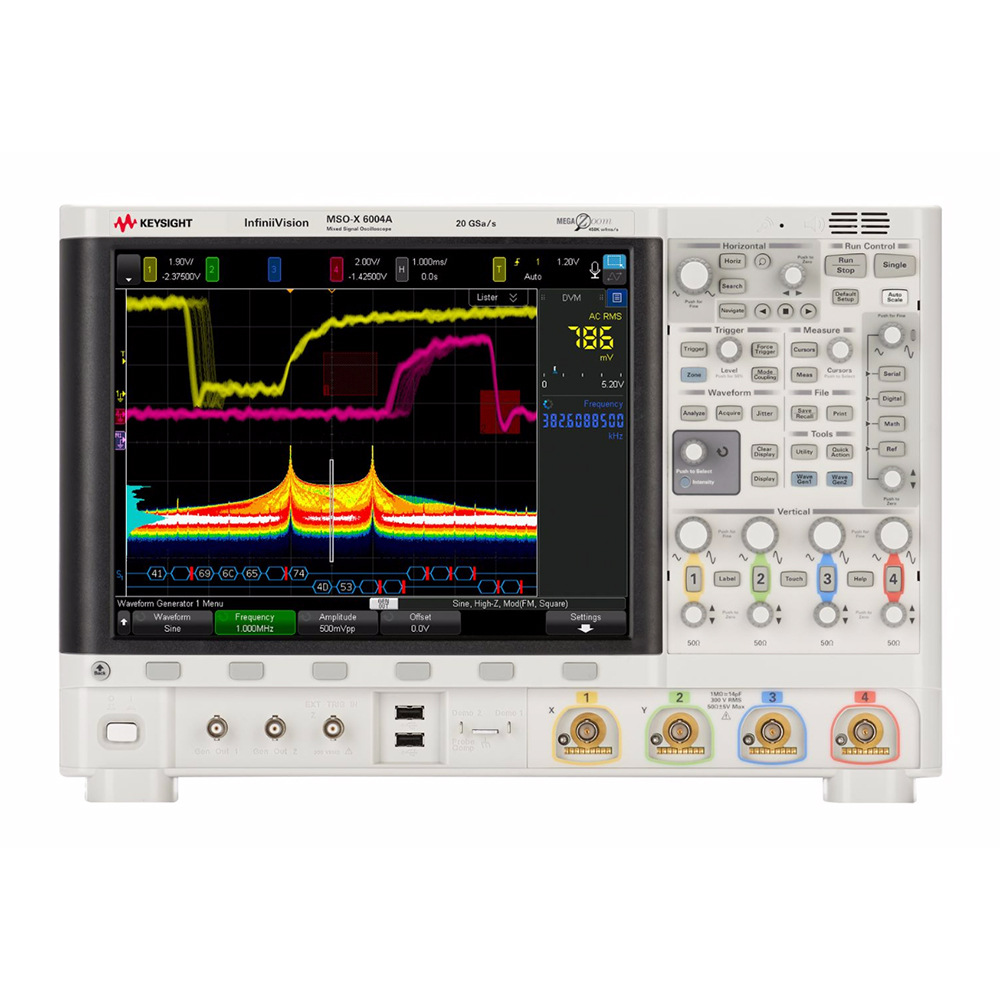

是德科技 6000X系列 示波器 MSO-X 6004A 示波器
1GHz至6GHz 4个模拟通道和16个数字通道
树立性价比新: 带宽、显示和集能
InfiniiVision 6000 X 系列示波器提供的带宽、直观的显示、多合一集成性能，采用嵌入式操作系统，
友好的用户界面，兼具轻巧便携的优势和适中的价格，是工程师的理想选择。
InfiniiVision 6000X 系列提供每秒 45 万个波形的捕获率，支持独有的硬件 InfiniiScan 区域触摸触发，显示功能得到增强，
能够帮助工程师轻松查看信号细节并隔离关注的波形。6000 X 系列采用多点触控电容触摸屏，12 英寸的尺寸。
6000X 系列 主要特性
-1 GHz 至 6 GHz，DSO 或 MSO 型号
-高达 450,000 波形/秒的更新速率可以让您查看详细的信号细节
-独有的区域触摸触发技术支持您在几秒钟内轻松隔离信号
-支持多种语言的语音控制使您不用手也能自如操作
-通过可选的集成数字通道、串行协议分析、双通道 WaveGen 和 10 位计数器+电压表，获得更多的功能
-仪器的全面可升级性可以保护您的投资，您可以随时添加这些选件和增加带宽
MSOX6004A 主要技术参数
型号
MSO-X 6004A（MSOX6004A）
半通道带宽* (-3 dB)
1 GHz
2.5 GHz
4 GHz
6 GHz
全通道带宽* (-3 dB)
1 GHz
2.5 GHz
4 GHz
4 GHz
计算得出的上升时间 (10-90%)
≤ 350 ps
≤ 140 ps
≤ 112.5 ps
≤ 75 ps
输入通道数
DSOX6002A
2
DSOX6004A
4
MSOX6002A
2 + 16
MSOX6004A
4 + 16
MAX采样率
20 GSa/s, 半通道; 10 GSa/s, 全通道
MAX存储深度
标配 4 Mpts, 标配分段存储器
显示屏尺寸和类型
12.1 英寸多点触控电容屏/支持手势操作
波形捕获率
> 45 万个波形/秒
1 mV/ 格时的本底噪声
, 50 Ω
115 μVrms
150 μVrms
210 μVrms
150 μVrms
ADC 位数
8 bits
内置仪器（可选）
3 位 DVM
20 MHz 双 AWG
10 位计数器
特定触发
区域触摸触发
协议触发和解码
可选
操作系统
嵌入式
连通性与通讯接口
USB 2.0 高速主机端口
3 个 USB 2.0 高速主机端口, 前面板 2 个和后面板 1 个。支持存储设备、打印机、键盘、鼠标和 USB 麦克风
USB 2.0 高速设备端口
1 个后面板 USB 2.0 高速设备端口。兼容 USB 测试与测量级接口 (USBTMC)
LAN 端口
1 个后面板 10/100/1000 端口。LXI IPv6 扩展功能
Web 远程控制
VNC Web 界面( 在网络浏览器上输入示波器的 IP 地址, 示波器操作界面即出现在电脑屏幕上)
视频输出端口
1 个后面板VGA 输出接口。连接外部显示器或投影仪
GPIB 端口
N4865A GPIB 至 LAN 适配器( 选件)
10 MHz 参考
1 个, 后面板 BNC 连接器。
支持模式 输出和输入关闭, 输出打开 (10-MHz 输出 )、输入打开 (10-MHz 输入)
输入模式 50 Ω, 356 mVpp至 4.48 Vpp (-5 dBm 至 17 dBm), 6.32-Vpp 值 (20-dBm 值)
建议的输入信号频率: 高于±10 ppm
输出模式 50 Ω, 1.65 Vpp方波
触发输出
后面板上 BNC 连接器。支持的模式: 触发、模板、波形发生器 1 同步脉冲和波形发生器 2 同步脉冲
电源与功耗
100-120V, 50/60/400 Hz; 100-240V, 50/60 Hz ±10% 自动调节量程，200W
外形尺寸
425 mm ( 宽 ) x 288 mm ( 高 ) x 148 mm ( 深 )
重量
净重 : 6.8 千克 (15 磅 ), 发运重量 : 11.3 千克 (25 磅 )
MSO-X 6004A 标准配件
MSOX6004A 可添加附件
功能选件
DSOX6AERO
触发的 MIL-STD 1553 命令/状态字、数据字和误码条件
触发 ARINC429 标签、数据和误码条件
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6AUDIO
I2S 触发和分析
用户可选的信号调整选项
多总线解码触发和列表显示
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6COMP
协议触发和硬件协议解码
支持 RS-232/422/485 和其他 UART 串行总线
多总线解码触发和列表显示
DSOX6EMBD
为触发和分析 I2C 和 SPI 串行总线提供吞吐量很快的示波器解决方案
多总线解码触发和列表显示
支持 I2C 串行协议
支持双线、3 线和 4 线 SPI 串行协议
DSOX6FLEX
提供 FlexRay 触发和分析功能
硬件解码功能帮助您更快地发现误码
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6JITTER
抖动分析选件
提供多种抖动视图和抖动量化
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6MASK
使用输入标准自动生成模板
轻松下载符合行业标准的多区域模板和设置
借助硬件模板测试技术，每秒可测试多达 280,000 个波形
DSOX6USBH
综合的高速 USB 2.0 串行总线触发和硬件解码功能
与 USB 波形有时间关联的串行解码迹线
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6USBSQ
快速验证 USB 信号的模拟质量
根据 USB-IF 一致性标准验证 USB 集线器、主机和设备生成信号
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6VID
根据一系列 HDTV 标准执行触发
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
6000 X 系列示波器标配 NTSC、PAL、PAL-M 和 SECAM 支持
DSOX6WAVEGEN2
20 MHz 内置双通道函数/任意波形发生器
使用内置波形编辑器创建定制波形
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6PWR
输入线路分析
功率器件分析
调制分析
输出分析
自动偏移校正
DSOX6USBFL
综合的低速和全速 USB 2.0 串行总线触发和硬件解码功能
使用时间交叉协议列表显示双总线解码
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6AUTO
汽车串行触发与分析选件
针对 CAN、CAN-dbc 和 LIN 串行总线
与 Keysight InfiniiVision 6000 X 系列示波器配合使用
DSOX6APPBNDL
适用于 InfiniiVision 6000 X 系列示波器的应用软件套件
单个许可证便能激活有软件
包括 17 个应用软件
适用于 InfiniiVision 6000 X 系列示波器
DSOX6SENSOR
用于 6000 X 系列的 SENT（单边半字节传输）触发和分析
DSOX6SENSOR 为 InfiniiVision 6000 X 系列示波器提供基于硬件的 SENT 串行总线触发和解码功能
支持各种信息格式
通过时间交叉列表显示模式，支持双总线分析
DSOX6CXPI
用于 6000 X 系列的 CXPI（时钟扩展外设接口）触发和分析选件
支持根据时钟扩展外设接口（CXPI）协议进行解码和触发，包括标准帧和长帧
硬件解码支持快速捕获随机和偶发的误码
通过时间交织采样列表显示模式，支持双总线分析
DSOX6FRA
用于 InfiniiVision 6000 X 系列示波器的频率响应分析（FRA）软件
动态范围：> 80 dB（典型值）
频率范围：20 Hz 至 20 MHz
扫描或单一频率测试模式
固定测试幅度或定制幅度轮廓图
每次解码 10 至 50 个点
DSOX6NRZ
用于 6000 X 系列示波器的用户可定义的曼彻斯特（Manchester）和 NRZ 触发与解码软件
编码：曼彻斯特或 NRZ
波特率：5 kbps 至 5 Mbps
同步/起始比特：0 至 255
比特顺序：MSB 或 LSB
空闲：1.5 至 32 比特
DSOX6UPD
用于 6000 X 系列的 USB 供电（USB PD）触发和分析
支持 USB 供电（USB PD）协议解码和触发
硬件解码支持快速捕获随机和偶发的误码
通过时间交织采样的列表显示模式，支持双总线分析
带宽升级
DSOX6B10T254BW
6000 X 系列 4 通道示波器带宽升级：1 GHz 至 2.5 GHz
能够根据您的需求变化，将示波器带宽增加至 2.5 GHz，从而保护您的投资
仅需许可证便可立即进行升级 无需送回服务中心
带宽升级适用于 DSO 和 MSO 型号
DSOX6B10T404BW
6000 X 系列 4 通道示波器带宽升级：1 GHz 至 4 GHz
能够根据您的需求变化，将示波器带宽增加至 4 GHz，从而保护您的投资
仅需许可证便可立即进行升级 无需送回服务中心
带宽升级适用于 DSO 和 MSO 型号
DSOX6B10T604BW
6000 X 系列 4 通道示波器带宽升级：1 GHz 至 6 GHz
能够根据您的需求变化，将示波器带宽增加至 6 GHz，从而保护您的投资
仅需许可证便可立即进行升级 无需送回服务中心
带宽升级适用于 DSO 和 MSO 型号
