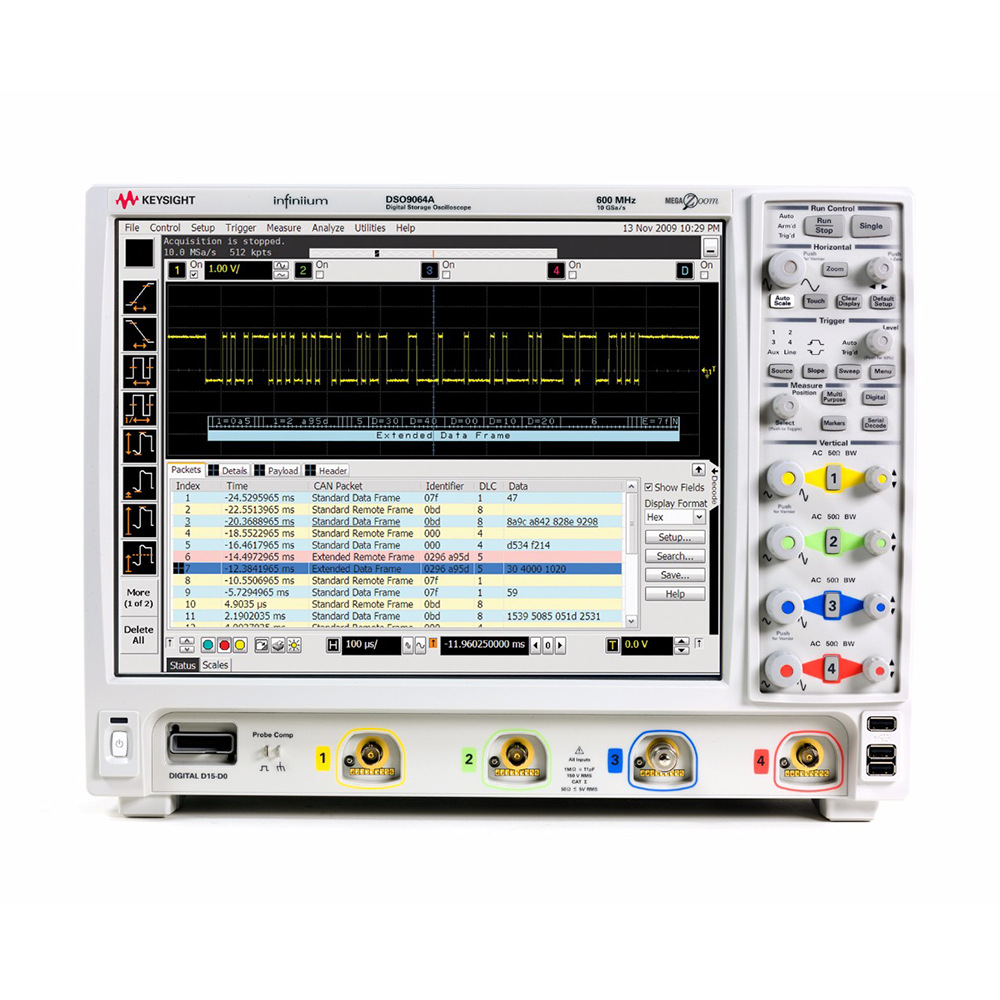

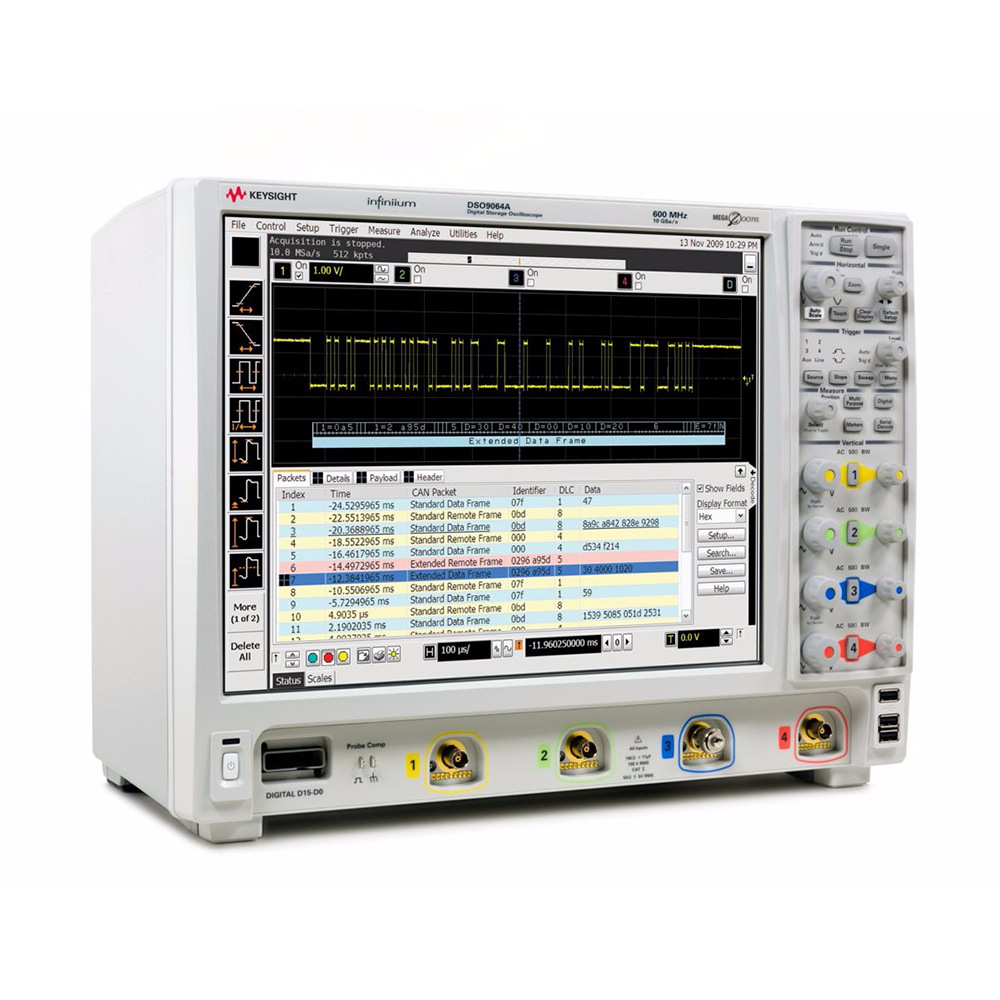

Infiniium 9000系列示波器 之DSO9064A 600MHz，4CH

对于大多数工程师来说，可能永远也无法预料下一个项目将会出现怎样的挑战。这就需要拥有一款能够在调试和测试方面适应各种挑战的示波器。

我们的 Infiniium 9000 系列示波器正是为满足这种需求而精心打造的。

我们在这款示波器中内置了您希望在任何其他一款 Infiniium 示波器中能获得的强大功能，我们为其设计了广泛的测量能力。它将成为您的仪器库中不可或缺的测试工具。

DSO9064A 主要特性

• 600 MHz（可升级）
• 4个模拟通道
• 三合一仪器：示波器、逻辑分析仪和协议分析仪
• 每个通道配置 20 Mpts 存储器，能够捕获更多数据，并且存储器可以升级为 1 Gpts
• 10 GSa/s 采样率和 InfiniiScan 高级触发能够提供更多信号细节
• 全面的一致性测试、协议和分析应用软件能够扩展测量功能：串行协议、FPGA 动态探头、抖动分析（包括 EZJIT）、MATLAB 等等

提供的实时测量精度

- 带宽范围在 600 MHz 至 4 GHz 之间

- 三合一仪器：示波器、逻辑分析仪和协议分析仪

- 使用深达 1 Gpt 的存储器可以捕获更长时间的信号

- 凭借业内的 20 GSa/s 采样率来显示信号的细节

提供的实时测量精度

- 带宽范围在600 MHz至4 GHz之间

- 三合一仪器：示波器、逻辑分析仪和协议分析仪

- 使用深达1 Gpt的存储器可以捕获更长时间的信号

- 凭借业内的20 GSa/s采样率来显示信号的细节

Infiniium 9000系列示波器选型表

适用于此产品系列的软件

9000系列协议应用

简化您的系统调试

9000系列一致性测试应用

获得深入的技术

9000系列分析应用

深入分析信号抖动的根源

- 配备过19种协议解码器

- 将DSO或MSO物理层采集结果转换成特定协议数据包

- 根据每种技术标准的确切规范进行测试

- 是德科技积极参与多个技术委员会

- 完整的离线测试功能可以让您从仿真阶段到硅基调试阶段进行测试

- 功率应用软件提供可直接在示波器上运行的全套功率测量软件

利- 用均衡打开紧闭的眼图

适用于此产品系列的附件

9000系列兼容探头

示波器的附件

- 使用正确的探头提高您的测量可靠性

- 支持过 100 款电压和电流探头

- PrecisionProbe 为探针提供的校正

- 极限探测解决方案：极限温度、高灵敏度电流、电源完整性

- 示波器的附件

- 运输箱、机架安装套件等

它是一台三合一的仪器

1.示波器: Infiniium系列示波器的强大功能加上的技术指标为您提供高保 真的信号表征。

2.逻辑分析仪:快速深存储器让您看到关键的数据和定时关系。

3.协议分析仪:全球基于示波器的协议查看器，具有多种观察能力。 能够快速执行测试，并在协议层和物理层之间进行切换。

提供广泛的调试和一致性测试应用软件

想要为您的测量问题寻找的答案吗? Infiniium 9000系列提供了各种 软件来进行调试、分析和一致性测试。一款应用软件适合您?请看7-12页的各种应用软件的适用情况。

精心的尺寸设计,满足您的环境要求

您的工作台空间有限?它拥有同档中小的占地面积和 薄的外形。高: 12.9英寸(33 cm);宽: 16.8英寸(43 cm);深: 9英 寸(23 cm)

您需要和他人共享示波器?它拥有同档中轻的重 量:仅26磅(11.8 kg)

您需要观察大量信号?它拥有同档中的显示屏: 15英 寸(23 cm) XGA

型号

DSO9064A

带宽

600 MHz

通道数

4

存储器深度

40 Mpts（2通道），20 Mpts（4通道）

采样率

10 GSa/s

显示屏

15英寸彩色XGA TFT-LCD触摸式显示屏

波形更新速率

1000 wfms/s

本底噪声

1.15 mV，50 mV/格时

典型上升/下降时间

540 ps (10-90%), 360 ps (20-80%)

操作系统

Windows 7

实时

是

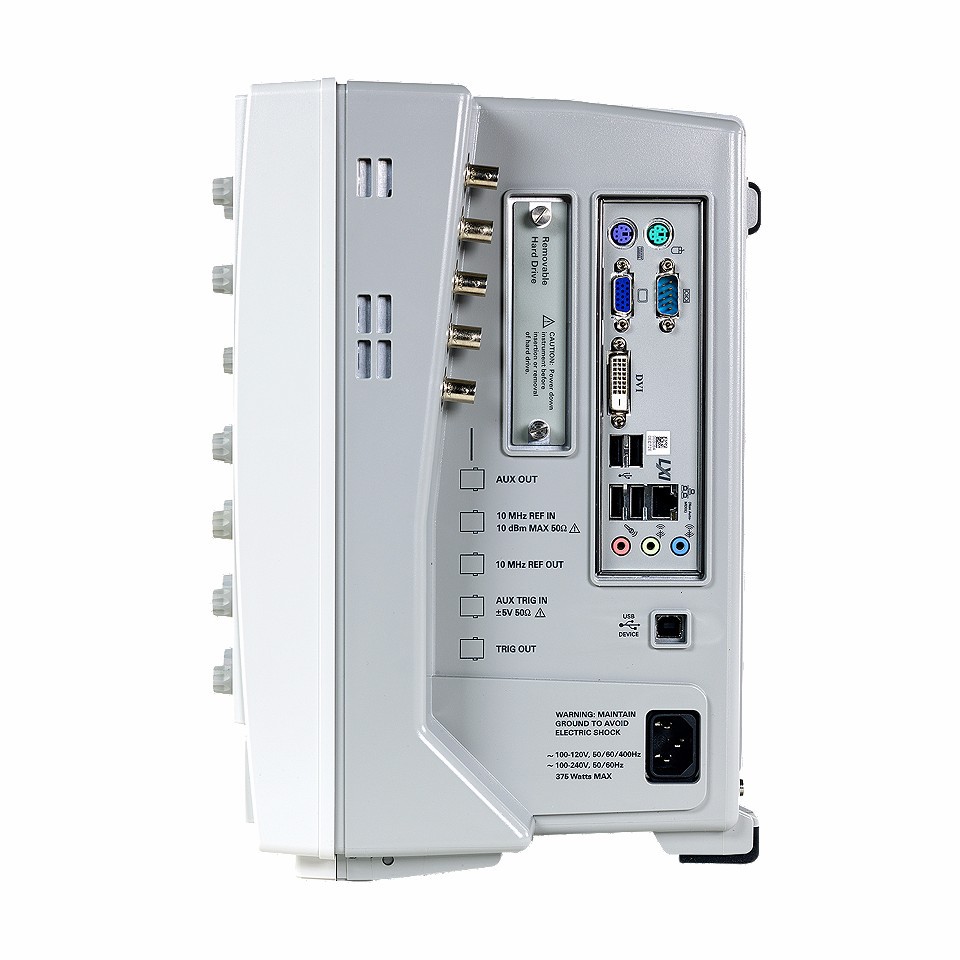

通讯及其他接口

LAN，RS-232，PS/2，USB2.0，视频输出，输助输出，时基参考输入输出，LXI C类

电源

100-120 V, ±10% 50/60/400 Hz 100-240 V, ±10% 50/60 Hz功率消耗:  375 W

尺寸(底座收起)

高:  12.9英寸(33厘米); 宽:  16.8英寸(43厘米); 深:  9英寸(23厘米)

重量

净重:  11.8 kg (26磅)运输重量:  17.8 kg (39磅)
