价格：￥3,199.00次
更新时间： 2024-03-15 13:26:33
型号：TBS1072B
厂商：美国泰克
货期：14天
购买数量： - + (库存10件)

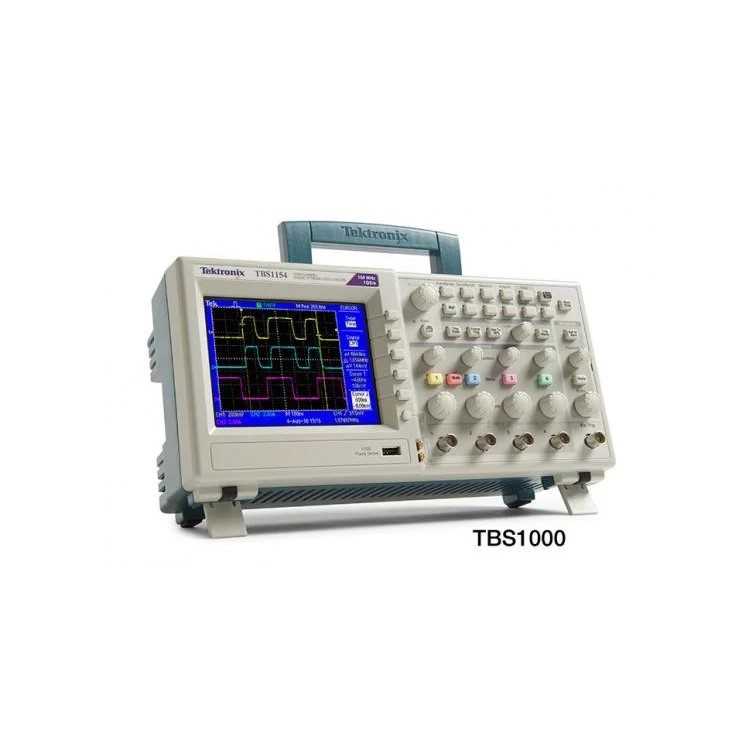

美国泰克TBS1072B 数字存储示波器
TBS1000B 系列数字存储示波器在紧凑的设计中提供了经济的性能。 由于多种标配功能，包括USB连接、34 种自动测量、极限测试、数据记录、频率计数器、趋势图和上下文相关帮助菜单，TBS1000B 系列示波器可以帮助您在更少的时间内完成更多的工作。
美国泰克TBS1072B 数字存储示波器 产品概述
主要性能指标
200MHz、150 MHz、100 MHz、70 MHz、50 MHz 和 30 MHz1带宽型号
2 通道型号
有通道上高达 2 GS/s 的采样率
有通道上 2.5k 点记录长度
高级触发，包括脉冲和行选视频触发
130 MHz1型号只在北美和欧洲提供。
主要特点
7 英寸 WVGA (800X480) 有源 TFT 彩色显示器
34 种自动测量
双窗口 FFT，同时监测时域和频域
内置波形极限测试和 TrendPlot™ 测试
双通道频率计数器
缩放功能
自动扩展数据记录功能
自动设置和自动量程功能
内置上下文相关帮助
多种语言的用户界面
体积小、重量轻 – 深仅 4.9 英寸 (124 mm)，重仅 4.4磅 (2 kg)
连接能力
前面板上 USB 2.0 主控端口，快速方便地存储数据
后面板上 USB 2.0 设备端口，方便地连接 PC
美国泰克TBS1072B 数字存储示波器 技术参数
型号概述
型号
TBS1032B1
TBS1052B
TBS1072B
TBS1102B
TBS1152B
TBS1202B
带宽
30 MHz
50 MHz
70 MHz
100 MHz
150 MHz
200 MHz
通道
2
每条通道的取样速率
500 MS/s
1.0 GS/s
2 .0 GS/s
记录长度
在有时基上 2.5k 点
垂直系统 – 模拟通道
垂直分辨率
8 位
输入灵敏度范围
使用经校准的微调时有型号均为 2 mV 至 5 V/div
DC增益精度
±3%，从 10 mV/div 至 5 V/div
输入电压
300 VRMS CAT II；在过 100 kHz 时额定值以 20 dB/decade 下降，一直到 3 MHz 及以上的 13 Vp-pAC
偏置范围
2 mV 至 200 mV/div：±1.8 V
>200 mV 至 5 V/div：±45 V
带宽限制
20 MHz
输入耦合
AC、DC、GND
输入阻抗
1 MΩ，并联 20 pF
垂直缩放
垂直扩展或压缩动态或停止波形
水平系统 — 模拟通道
时基范围
30 MHz 型号1
10 ns 至 50 s/div
50 MHz 和 70 MHz 型号
5 ns 至 50 s/div
100MHz、150MHz 和 200MHz 型号
2.5 ns 至 50 s/div
时基精度
50 ppm
水平缩放
水平扩展或压缩动态或停止波形
输入/输出端口
USB 接口
前面板上的 USB 主控端口支持 U 盘。
仪器背面的 USB 设备端口支持连接 PC。
GPIB 接口
选配
数据存储
非易失存储器
参考波形显示
2.5K 点参考波形
没有 U 盘时的波形存储
2.5K 点
U 盘容量
64 GB
有 U 盘时的波形存储
每 8 MB 96 个或以上参考波形
没有 U 盘时的设置
10 个前面板设置
有 U 盘时的设置
每 8 MB 有 4000 个或更多前面板设置
有 U 盘时的屏幕图
每 8 MB 128 个或以上屏幕图（图像数量取决于选择的文件格式）
有 U 盘时全部保存操作
每 8 MB 12 个或以上全部保存操作
一次全部保存操作会创建3~9个文件（设置、图像、外加显示的每个波形一个文件）
触发系统
外部触发输入
有型号均包括
触发模式
自动、正常、单序列
触发类型
边沿（上升沿/下降沿）
常规的电平驱动触发。任一通道均提供正斜率或负斜率。耦合选项：交流、直流、噪音抑制、高频抑制、低频抑制
视频
有行或单个行、复合视频的奇数场/偶数场或有场或者广播制式（NTSC、PAL、SECAM）均可触发。
脉冲宽度（或毛刺）
脉冲宽度小于、大于、等于或不等于均可触发，选配时限范围为 33 ns 至 10 s
触发源
2 通道型号：CH1、CH2、Ext、Ext/5、交流线路
触发视图
按下“触发视图”按钮时显示触发信号。
触发信号频率读数
提供触发源的频率读数。
波形测量
光标
幅度、时间
测量
ΔT、1/ΔT、ΔV
自动测量
周期、频率、正宽度、负宽度、上升时间、下降时间、值、小值、峰峰值、中间值、RMS、周期 RMS、光标RMS、相位、正脉冲数、负脉冲数、上升沿数、下降沿数、正占空比、负占空比、幅度、周期中间值、光标中间值、突发宽度、正过冲、负过冲、面积、周期面积、高、低、延迟 RR、延迟 RF、延迟 FR、延迟 FF
环境特点
温度
工作
0 至 +50 ºC
非工作
–40 至 +71 ºC
湿度
工作湿度和非工作湿度
+40 ºC或以下时高达 85% RH
高达 +50 ºC 时高达 45% RH
海拔高度
3000 米（9843 英尺）
法规
电磁兼容性
符合指令 2004/108/EC、EN 61326-2-1 A 类；澳大利亚 EMC 框架 (Australian EMC Framework) 规定
安全性
UL61010-1:2004、CSA22.2 No. 61010-1:2004、EN61010-1:2001、IEC61010-1:2001
